742
ANDRA METALLER ÄN JÄRN.
En schaktugn utgöres, som namnet antyder, av ett på höjden avlångt rum eller
schakt, bestående antingen av murverk eller av en järnmantel med dubbla väggar,
var-uti vatten cirkulerar, s. k. waterjacketugnar. Schaktet kan vara rektangulärt, cirkelrunt
eller ellipsformat. Dess vertikalprofil är beroende av den process, för vilken ugnen skall
användas. I ugnens övre ända påsättes, om ugnen användes för smältning, smältgodset
tillsammans med bränsle och de beskickningsämnen (flussmedel), som dels stundom äro
erforderliga för att ett visst gods överhuvud skall kunna smältas och dels erfordras för att
erhålla en i övrigt lämpligt sammansatt slagg. I ugnens nedre del finnas anordningar
dels för införande av den för smältningen erforderliga blästerluften, dels för uttappning

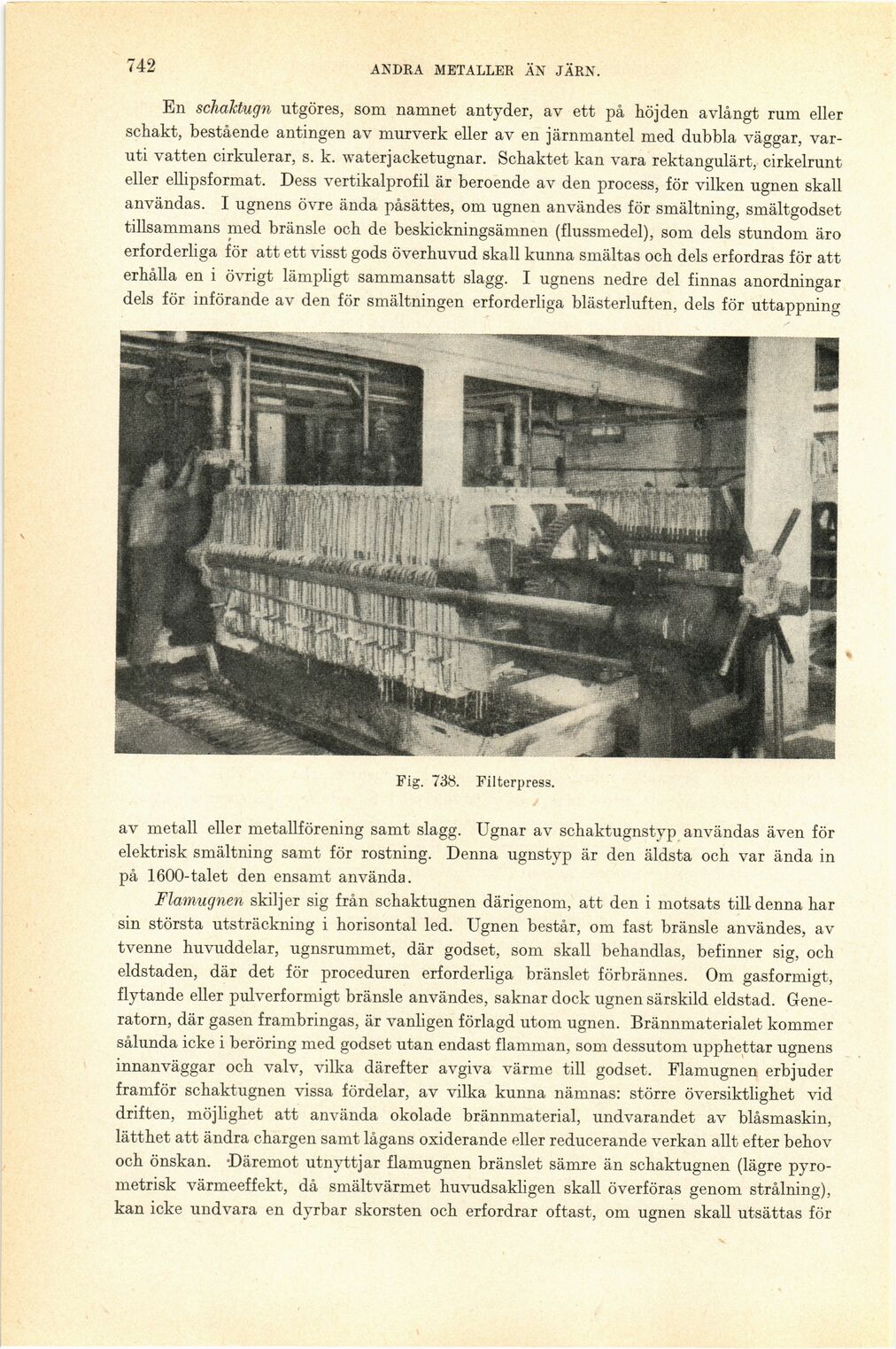

Fig. 738. Filterpress.
av metall eller metallförening samt slagg. Ugnar av schaktugnstyp användas även för
elektrisk smältning samt för röstning. Denna ugnstyp är den äldsta och var ända in
på 1600-talet den ensamt använda.
Flamugnen skiljer sig från schaktugnen därigenom, att den i motsats till denna har
sin största utsträckning i horisontal led. Ugnen består, om fast bränsle användes, av
tvenne huvuddelar, ugnsrummet, där godset, som skall behandlas, befinner sig, och
eldstaden, där det för proceduren erforderliga bränslet förbrännes. Om gasformigt,
flytande eller pulverformigt bränsle användes, saknar dock ugnen särskild eldstad.
Generatorn, där gasen frambringas, är vanligen förlagd utom ugnen. Brännmaterialet kommer
sålunda icke i beröring med godset utan endast flamman, som dessutom upphettar ugnens
innanväggar och valv, vilka därefter avgiva värme till godset. Flamugnen erbjuder
framför schaktugnen vissa fördelar, av vilka kunna nämnas: större översiktlighet vid
driften, möjlighet att använda okolade brännmaterial, undvarandet av biåsmaskin,
lätthet att ändra chargen samt lågans oxiderande eller reducerande verkan allt efter behov
och önskan. Däremot utnyttjar flamugnen bränslet sämre än schaktugnen (lägre
pyro-metrisk värmeeffekt, då smält värmet huvudsakligen skall överföras genom strålning),
kan icke undvara en dyrbar skorsten och erfordrar oftast, om ugnen skall utsättas för
