TEKNISKA HJÄLPMEDEL. LÄNSHÅLLNING. 247
k
förflyter från vattenflödets början och tills vattnet når maskinerna för att erforderliga
åtgärder skola kunna vidtagas. Detta skulle kunna ske genom att man utspränger en
tillräckligt stor bassäng, men på grund av de stora kostnaderna göres ej bassängen större
än att den räcker till för det normala tillflödet; i stället söker man utnyttja gruvans
nedersta arbetsrum, som i dylika undantagsfall få vattenfyllas. Pumpmaskineriet
placeras därför antingen högt upp eller omgives av dammar, så att vattenytan utanför
pumprummet kan stå högre än maskinerna.
Om pumpmaskineriet skall kunna placeras avsevärt över nedersta botten, måste
det finnas en särskild anordning för länshållningen under pumprummets nivå, ty
pumpens sughöjd är ej tillräcklig härför. För denna länshållning kunna användas sug- och
lyftpumpar, som kunna arbeta under vatten och vilkas drivmaskineri kan placeras i

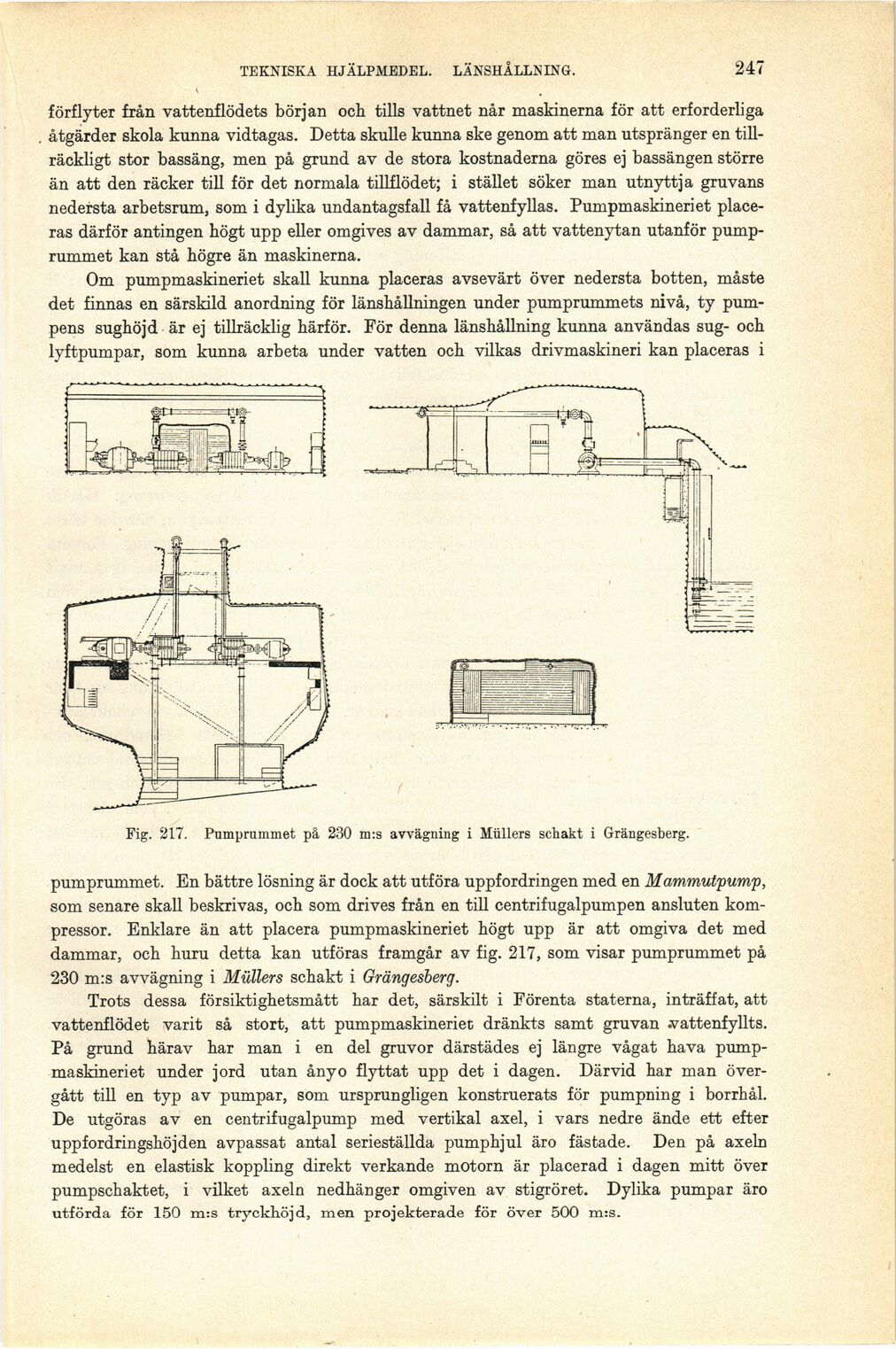

Fig. 217. Pumprummet på 230 m:s avvägning i Mullers schakt i Grängesberg.
pumprummet. En bättre lösning är dock att utföra uppfordringen med en Mammutpump,
som senare skall beskrivas, och som drives från en till centrifugalpumpen ansluten
kompressor. Enklare än att placera pumpmaskineriet högt upp är att omgiva det med
dammar, och huru detta kan utföras framgår av fig. 217, som visar pumprummet på
230 m:s avvägning i Mullers schakt i Grängesberg.
Trots dessa försiktighetsmått har det, särskilt i Förenta staterna, inträffat, att
vattenflödet varit så stort, att pumpmaskineriet dränkts samt gruvan .vattenfyllts.
På grund härav har man i en del gruvor därstädes ej längre vågat hava
pumpmaskineriet under jord utan ånyo flyttat upp det i dagen. Därvid har man
övergått till en typ av pumpar, som ursprungligen konstruerats för pumpning i borrhål.
De utgöras av en centrifugalpump med vertikal axel, i vars nedre ände ett efter
uppfordringshöjden avpassat antal serieställda pumphjul äro fästade. Den på axeln
medelst en elastisk koppling direkt verkande motorn är placerad i dagen mitt över
pumpschaktet, i vilket axeln nedhänger omgiven av stigröret. Dylika pumpar äro
utförda för 150 m:s tryckhöjd, men projekterade för över 500 m:s.
