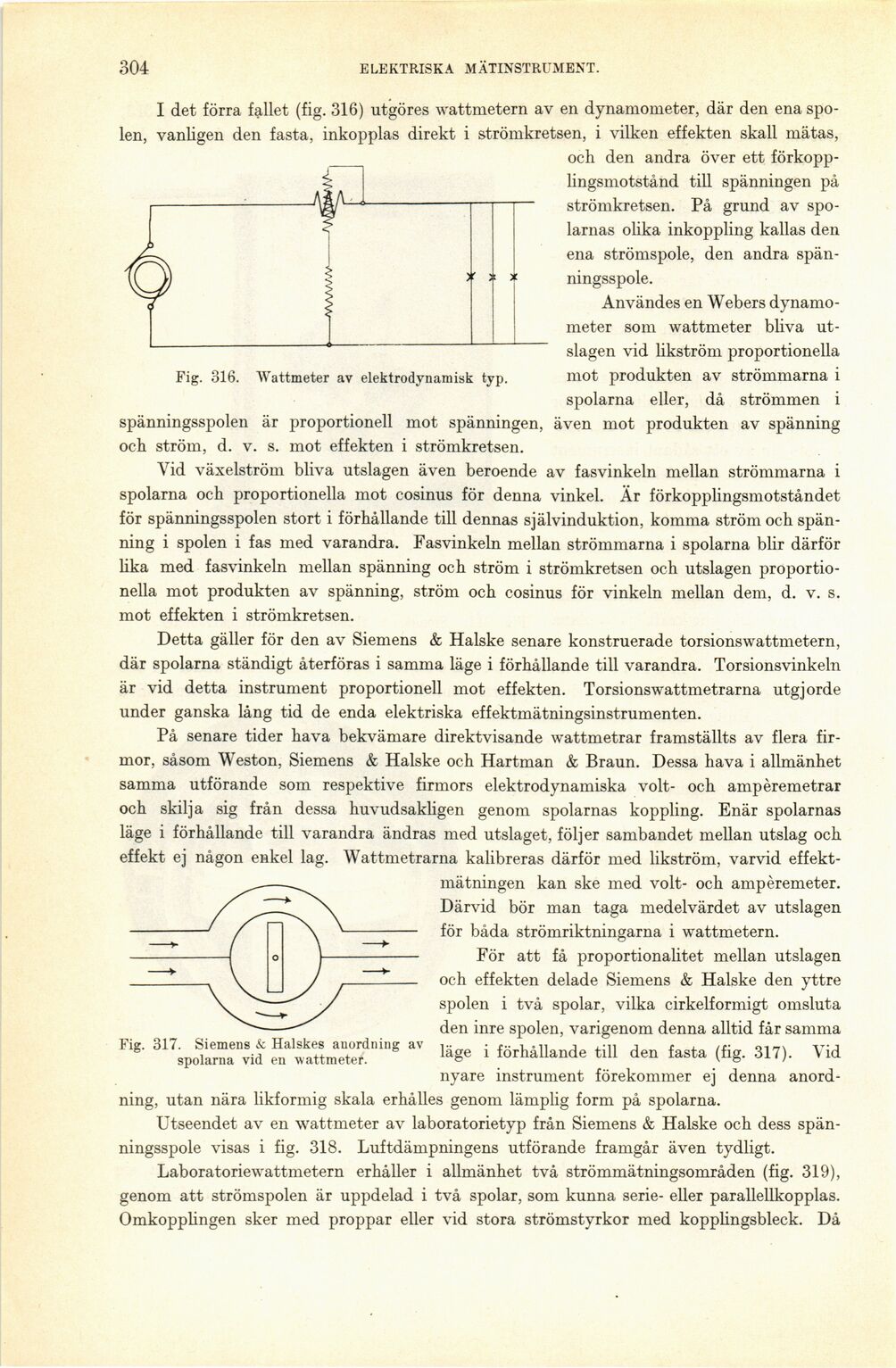

304
ELEKTRISKA MÄTINSTRUMENT.
Fig. 316. Wattmeter av elektrodynamisk typ.
I det förra fallet (fig. 316) utgöres wattmetern av en dynamometer, där den ena
spolen, vanligen den fasta, inkopplas direkt i strömkretsen, i vilken effekten skall mätas,
och den andra över ett
förkopplingsmotstånd till spänningen på
strömkretsen. På grund av
spolarnas olika inkoppling kallas den
ena strömspole, den andra
spän-ningsspole.
Användes en Webers
dynamometer som wattmeter bliva
utslagen vid likström proportionella
mot produkten av strömmarna i
spolarna eller, då strömmen i
spänningsspolen är proportionell mot spänningen, även mot produkten av spänning
och ström, d. v. s. mot effekten i strömkretsen.
Vid växelström bliva utslagen även beroende av fasvinkeln mellan strömmarna i
spolarna och proportionella mot cosinus för denna vinkel. Är förkopplingsmotståndet
för spänningsspolen stort i förhållande till dennas självinduktion, komma ström och
spänning i spolen i fas med varandra. Fasvinkeln mellan strömmarna i spolarna blir därför
lika med fasvinkeln mellan spänning och ström i strömkretsen och utslagen
proportionella mot produkten av spänning, ström och cosinus för vinkeln mellan dem, d. v. s.
mot effekten i strömkretsen.
Detta gäller för den av Siemens & Halske senare konstruerade torsionswattmetern,
där spolarna ständigt återföras i samma läge i förhållande till varandra. Torsionsvinkeln
är vid detta instrument proportionell mot effekten. Torsionswattmetrarna utgjorde
under ganska lång tid de enda elektriska effektmätningsinstrumenten.
På senare tider hava bekvämare direktvisande wattmetrar framställts av flera
firmor, såsom Weston, Siemens & Halske och Hartman & Braun. Dessa hava i allmänhet
samma utförande som respektive firmors elektrodynamiska volt- och ampèremetrar
och skilja sig från dessa huvudsakligen genom spolarnas koppling. Enär spolarnas
läge i förhållande till varandra ändras med utslaget, följer sambandet mellan utslag och
effekt ej någon enkel lag. Wattmetrarna kalibreras därför med likström, varvid
effektmätningen kan ske med volt- och ampèremeter.
Därvid bör man taga medelvärdet av utslagen
för båda strömriktningarna i wattmetern.
För att få proportionalitet mellan utslagen
och effekten delade Siemens & Halske den yttre
spolen i två spolar, vilka cirkelformigt omsluta
den inre spolen, varigenom denna alltid får samma
läge i förhållande till den fasta (fig. 317). Vid
nyare instrument förekommer ej denna
anord
ning, utan nära likformig skala erhålles genom lämplig form på spolarna.
Utseendet av en wattmeter av laboratorietyp från Siemens & Halske och dess
spän-ningsspole visas i fig. 318. Luftdämpningens utförande framgår även tydligt.
Laboratoriewattmetern erhåller i allmänhet två strömmätningsområden (fig. 319),
genom att strömspolen är uppdelad i två spolar, som kunna serie- eller parallellkopplas.
Omkopplingen sker med proppar eller vid stora strömstyrkor med kopplingsbleck. Då
Fig. 317. Siemens & Halskes anordning av
spolarna vid en wattmeter.
