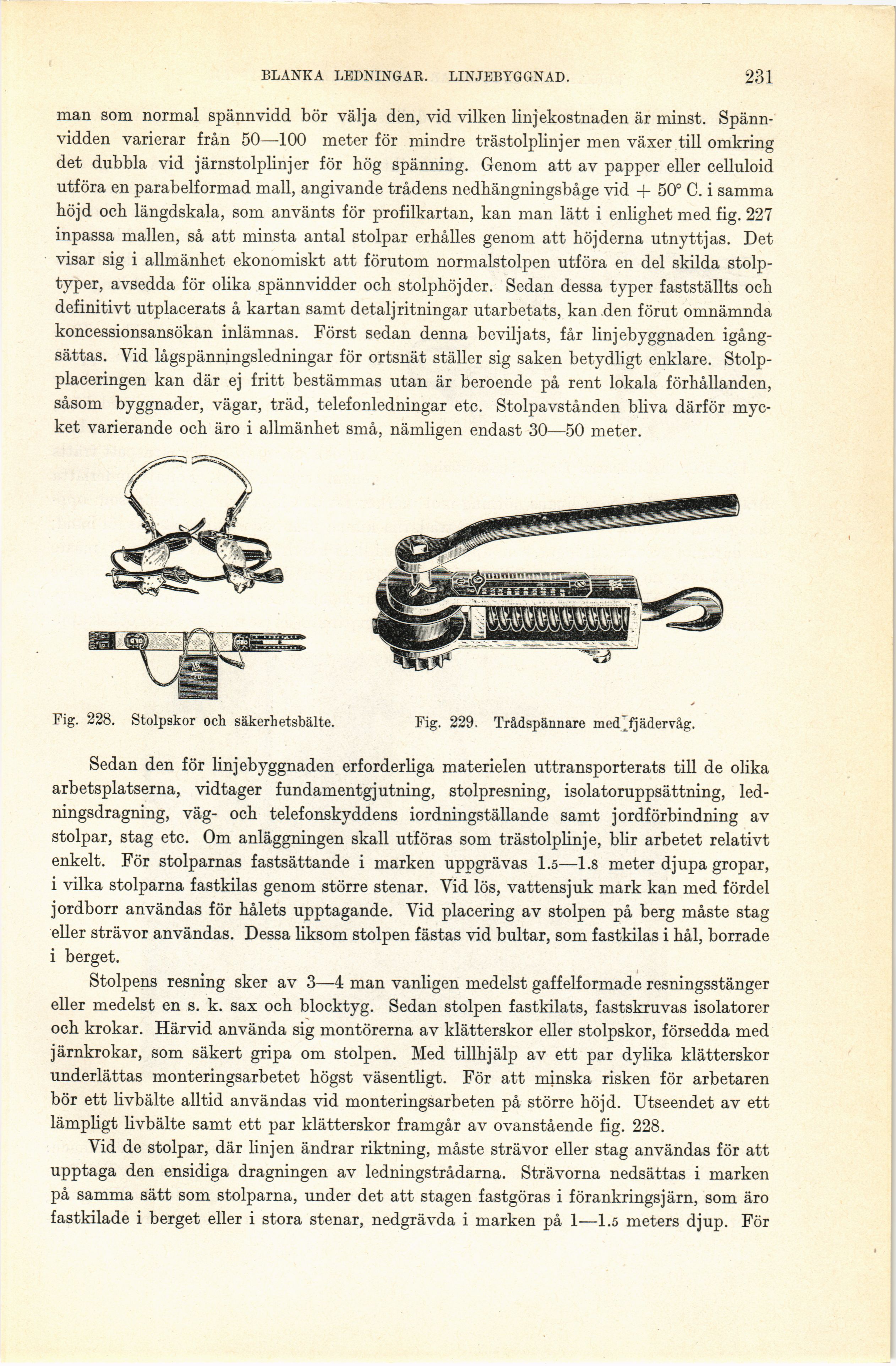

BLANKA LEDNINGAR. LINJEBYGGNAD.
231
man som normal spännvidd bör välja den, vid vilken linjekostnaden är minst.
Spännvidden varierar från 50—100 meter för mindre trästolplinjer men växer till omkring
det dubbla vid järnstolplinjer för hög spänning. Genom att av papper eller celluloid
utföra en parabelformad mall, angivande trådens nedhängningsbåge vid + 50° C. i samma
höjd och längdskala, som använts för profilkartan, kan man lätt i enlighet med fig. 227
inpassa mallen, så att minsta antal stolpar erhålles genom att höjderna utnyttjas. Det
visar sig i allmänhet ekonomiskt att förutom normalstolpen utföra en del skilda
stolp-typer, avsedda för olika spännvidder och stolphöjder. Sedan dessa typer fastställts och
definitivt utplacerats å kartan samt detalj ritningar utarbetats, kan den förut omnämnda
koncessionsansökan inlämnas. Först sedan denna beviljats, får linjebyggnaden
igångsättas. Vid lågspänningsledningar för ortsnät ställer sig saken betydligt enklare.
Stolp-placeringen kan där ej fritt bestämmas utan är beroende på rent lokala förhållanden,
såsom byggnader, vägar, träd, telefonledningar etc. Stolpavstånden bliva därför
mycket varierande och äro i allmänhet små, nämligen endast 30—50 meter.
Fig. 228. Stolpskor och säkerhetsbälte. Fig. 229. Trådspännare med^fjädervåg.
Sedan den för linjebyggnaden erforderliga materielen uttransporterats till de olika
arbetsplatserna, vidtager fundamentgjutning, stolpresning, isolatoruppsättning,
ledningsdragning, väg- och telefonskyddens iordningställande samt jordförbindning av
stolpar, stag etc. Om anläggningen skall utföras som trästolplinje, blir arbetet relativt
enkelt. För stolparnas fastsättande i marken uppgrävas 1.5—1.8 meter djupa gropar,
i vilka stolparna fastkilas genom större stenar. Vid lös, vattensjuk mark kan med fördel
jordborr användas för hålets upptagande. Vid placering av stolpen på berg måste stag
eller strävor användas. Dessa liksom stolpen fästas vid bultar, som fastkilas i hål, borrade
i berget.
Stolpens resning sker av 3—4 man vanligen medelst gaffelformade resningsstänger
eller medelst en s. k. sax och blocktyg. Sedan stolpen fastkilats, fastskruvas isolatorer
och krokar. Härvid använda sig montörerna av klätterskor eller stolpskor, försedda med
järnkrokar, som säkert gripa om stolpen. Med tillhjälp av ett par dylika klätterskor
underlättas monteringsarbetet högst väsentligt. För att minska risken för arbetaren
bör ett livbälte alltid användas vid monteringsarbeten på större höjd. Utseendet av ett
lämpligt livbälte samt ett par klätterskor framgår av ovanstående fig. 228.
Vid de stolpar, där linjen ändrar riktning, måste strävor eller stag användas för att
upptaga den ensidiga dragningen av ledningstrådarna. Strävorna nedsättas i marken
på samma sätt som stolparna, under det att stagen fastgöras i förankringsjärn, som äro
fastkilade i berget eller i stora stenar, nedgrävda i marken på 1—1.5 meters djup. För
