220
ELEKTRISKA LEDNINGAR OCH DISTRIBUTIONSSYSTEM.
kraft. Å fig. 211 visas utseendet av några typiska högspänningsisolatorer, s. k.
stöd-isolatorer, vilka kunna användas för driftspänningar upp till högst 60 000 volt.
Isola-torer av denna form benämnas även deltaisolatorer. Fig. 211 a visar en äldre
konstruktion, b och c mera moderna utföringsformer. Av bilden framgår tydligt, att man sökt
konstruera isolatorerna så, att en stor läckväg erhålles för elektriciteten. Genom
attisola-torns mantlar avlägsnas från varandra och den översta gives en tallriksliknande form
höjes isolatorns överslagsspänning vid såväl torrt tillstånd som vid regnväder.
För att en fullt betryggande isolering av linjen skall erhållas även under de mest
ogynnsamma väderleksförhållanden, bör enligt erfarenheten isolatorstorleken väljas så,
att överslagsspänningen vid regn blir den i nedanstående sammanställning angivna.
Driftspänning. Överslagsspänning vid regn.
3 000 volt 20— 30 000 volt
6 000 » 30— 40 000 >
10 000 » 40— 55 000 »
20 000 > 55— 80 000 >
30 000 » 70- 95 000 >
40 000 » 85—110 000 »
50 000 » 105—130 000 »
70 000 » 145—180 000 >
100 000 » 200—250 000 »

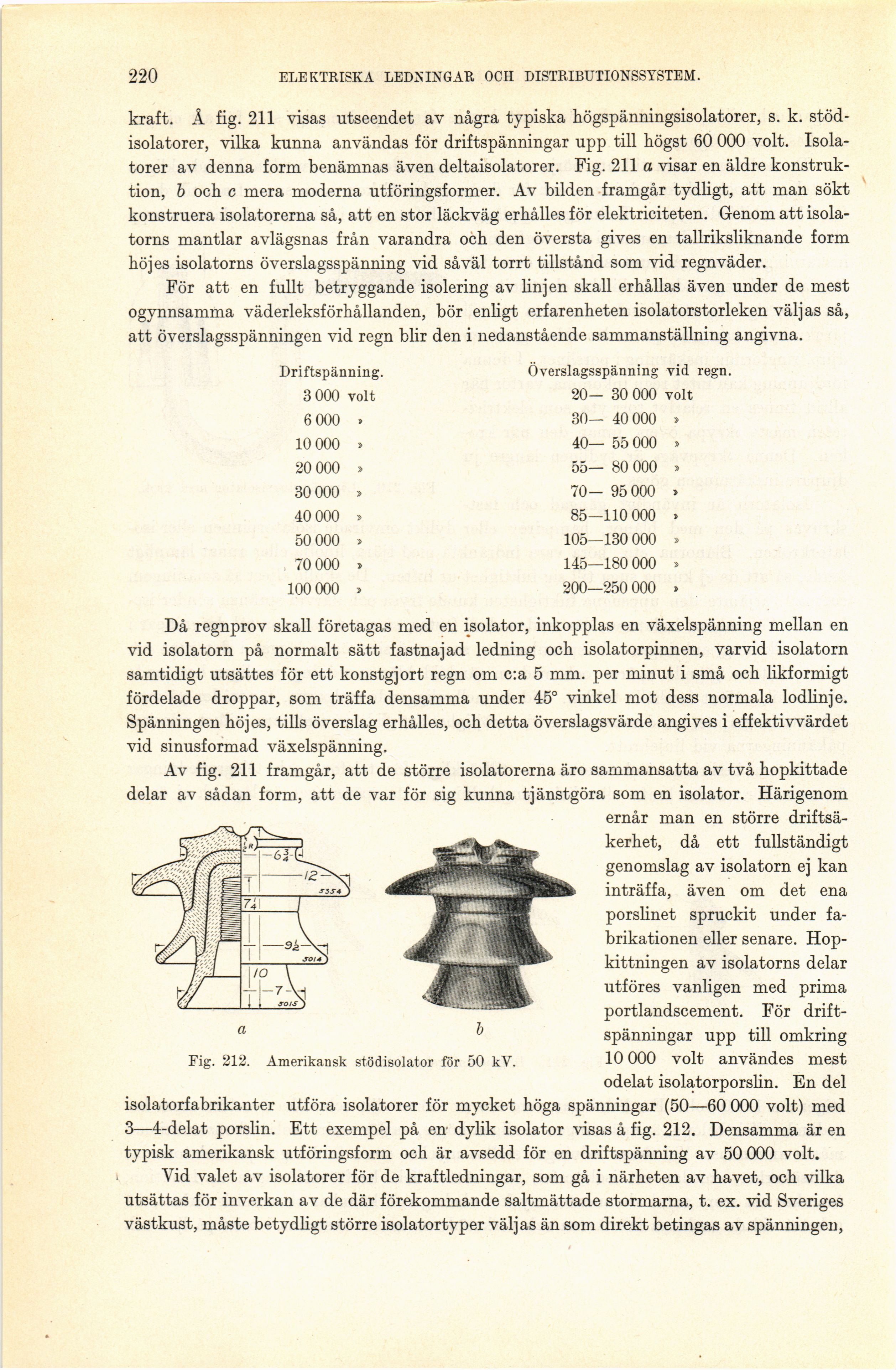

Fig. 212. Amerikansk stödisolator för 50 kV.
Då regnprov skall företagas med en isolator, inkopplas en växelspänning mellan en
vid isolatorn på normalt sätt fastnajad ledning och isolatorpinnen, varvid isolatorn
samtidigt utsättes för ett konstgjort regn om c:a 5 mm. per minut i små och likformigt
fördelade droppar, som träffa densamma under 45° vinkel mot dess normala lodlinje.
Spänningen höjes, tills överslag erhålles, och detta överslagsvärde angives i effektivvärdet
vid sinusformad växelspänning.
Av fig. 211 framgår, att de större isolatorerna äro sammansatta av två hopkittade
delar av sådan form, att de var för sig kunna tjänstgöra som en isolator. Härigenom
ernår man en större
driftsäkerhet, då ett fullständigt
genomslag av isolatorn ej kan
inträffa, även om det ena
porslinet spruckit under
fabrikationen eller senare.
Hop-kittningen av isolatorns delar
utföres vanligen med prima
portlandscement. För
driftspänningar upp till omkring
10 000 volt användes mest
odelat isolatorporslin. En del
isolatorfabrikanter utföra isolatorer för mycket höga spänningar (50—60 000 volt) med
3—4-delat porslin. Ett exempel på en dylik isolator visas å fig. 212. Densamma är en
typisk amerikansk utföringsform och är avsedd för en driftspänning av 50 000 volt.
Vid valet av isolatorer för de kraftledningar, som gå i närheten av havet, och vilka
utsättas för inverkan av de där förekommande saltmättade stormarna, t. ex. vid Sveriges
västkust, måste betydligt större isolatortyper väljas än som direkt betingas av spänningen,
a
