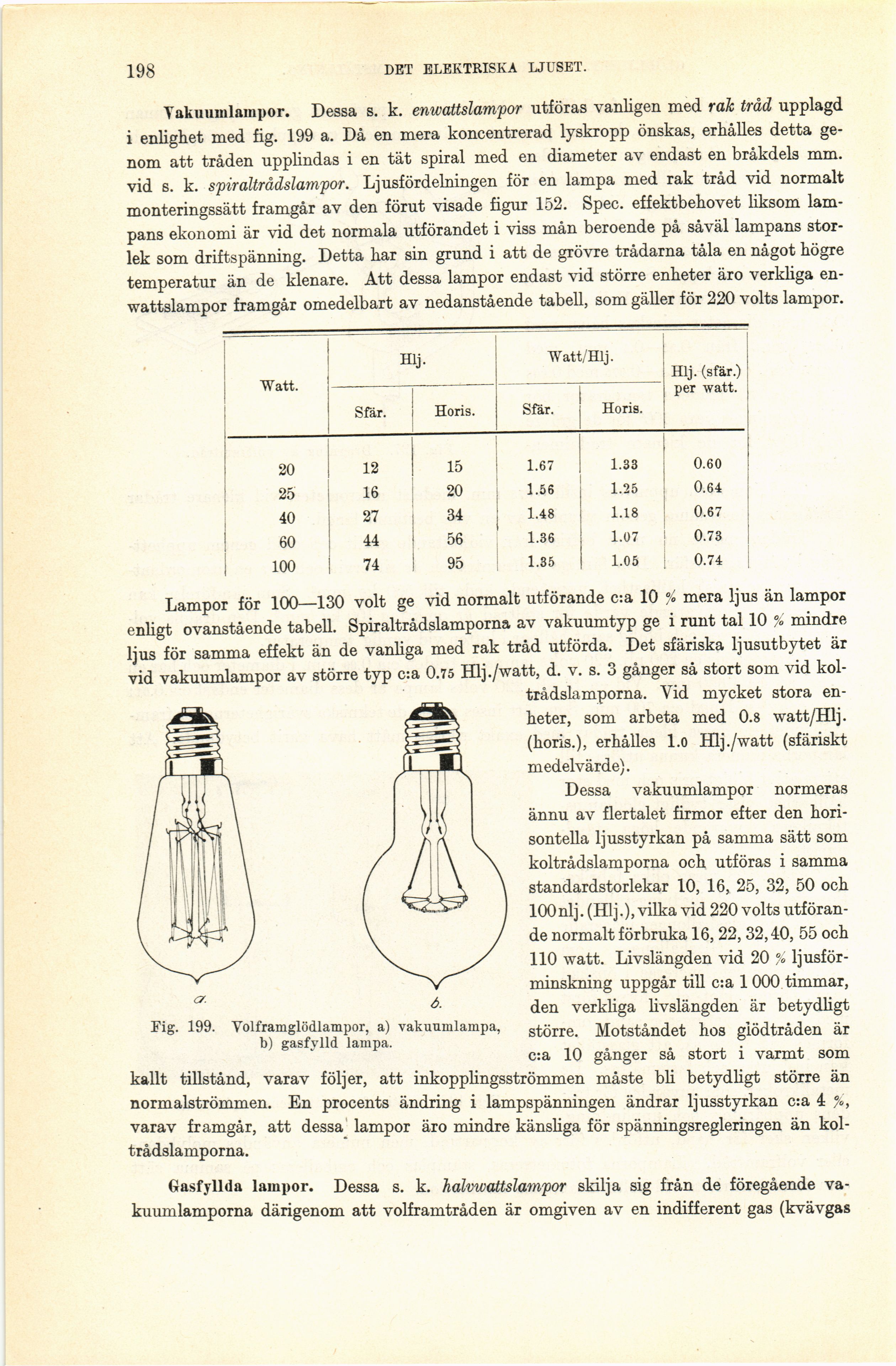

198
DET ELEKTRISKA LJUSET.
Vakuumlampor. Dessa s. k. enwattslampor utföras vanligen med rak tråd upplagd
i enlighet med fig. 199 a. Då en mera koncentrerad lyskropp önskas, er hålles detta
genom att tråden upplindas i en tät spiral med en diameter av endast en bråkdels mm.
vid s. k. spiraltrådslampor. Ljusfördelningen för en lampa med rak tråd vid normalt
monteringssätt framgår av den förut visade figur 152. Spec. effektbehovet liksom
lampans ekonomi är vid det normala utförandet i viss mån beroende på såväl lampans
storlek som driftspänning. Detta har sin grund i att de grövre trådarna tåla en något högre
temperatur än de klenare. Att dessa lampor endast vid större enheter äro verkliga
enwattslampor framgår omedelbart av nedanstående tabell, som gäller för 220 volts lampor.
Watt. Hlj. Watt/Hlj. Hlj. (sfär.) per watt.
Sfär. TT ’ Hons. Sfär. Horis.
20 12 15 1.67 1.33 0.60
25 16 20 1.56 1.25 0.64
40 27 34 1.48 1.18 0.67
60 44 56 1.36 1.07 0.73
100 74 95 1.35 1.05 0.74
Fig. 199. Volframglödlampor, a) vakuumlampa,
b) gasfylld lampa.
Lampor för 100—130 volt ge vid normalt utförande c:a 10 % mera ljus än lampor
enligt ovanstående tabell. Spiraltrådslamporna av vakuumtyp ge i runt tal 10 % mindre
ljus för samma effekt än de vanliga med rak tråd utförda. Det sfäriska ljusutbytet är
vid vakuumlampor av större typ c:a 0.75 Hlj./watt, d. v. s. 3 gånger så stort som vid
kol-trådslamporna. Vid mycket stora
enheter, som arbeta med 0.8 watt/Hlj.
(horis.), erhålles l.o Hlj./watt (sfäriskt
medelvärde).
Dessa vakuumlampor normeras
ännu av flertalet firmor efter den
horisontella ljusstyrkan på samma sätt som
koltrådslamporna och utföras i samma
standardstorlekar 10, 16, 25, 32, 50 och
100nlj. (Hlj.), vilka vid 220 volts
utförande normalt förbruka 16, 22, 32,40, 55 och
110 watt. Livslängden vid 20 %
ljusförminskning uppgår till c:a 1000 timmar,
den verkliga livslängden är betydligt
större. Motståndet hos glödtråden är
c:a 10 gånger så stort i varmt som
kallt tillstånd, varav följer, att inkopplingsströmmen måste bli betydligt större än
normalströmmen. En procents ändring i lampspänningen ändrar ljusstyrkan c:a 4 %,
varav framgår, att dessa lampor äro mindre känsliga för spänningsregleringen än
koltrådslamporna.
Gasfyllda lampor. Dessa s. k. halvwattslampor skilja sig från de föregående
vakuumlamporna därigenom att volframtråden är omgiven av en indifferent gas (kvävgas
