1016
DE LÅGA TEMPERATURERNAS TEKNIK.

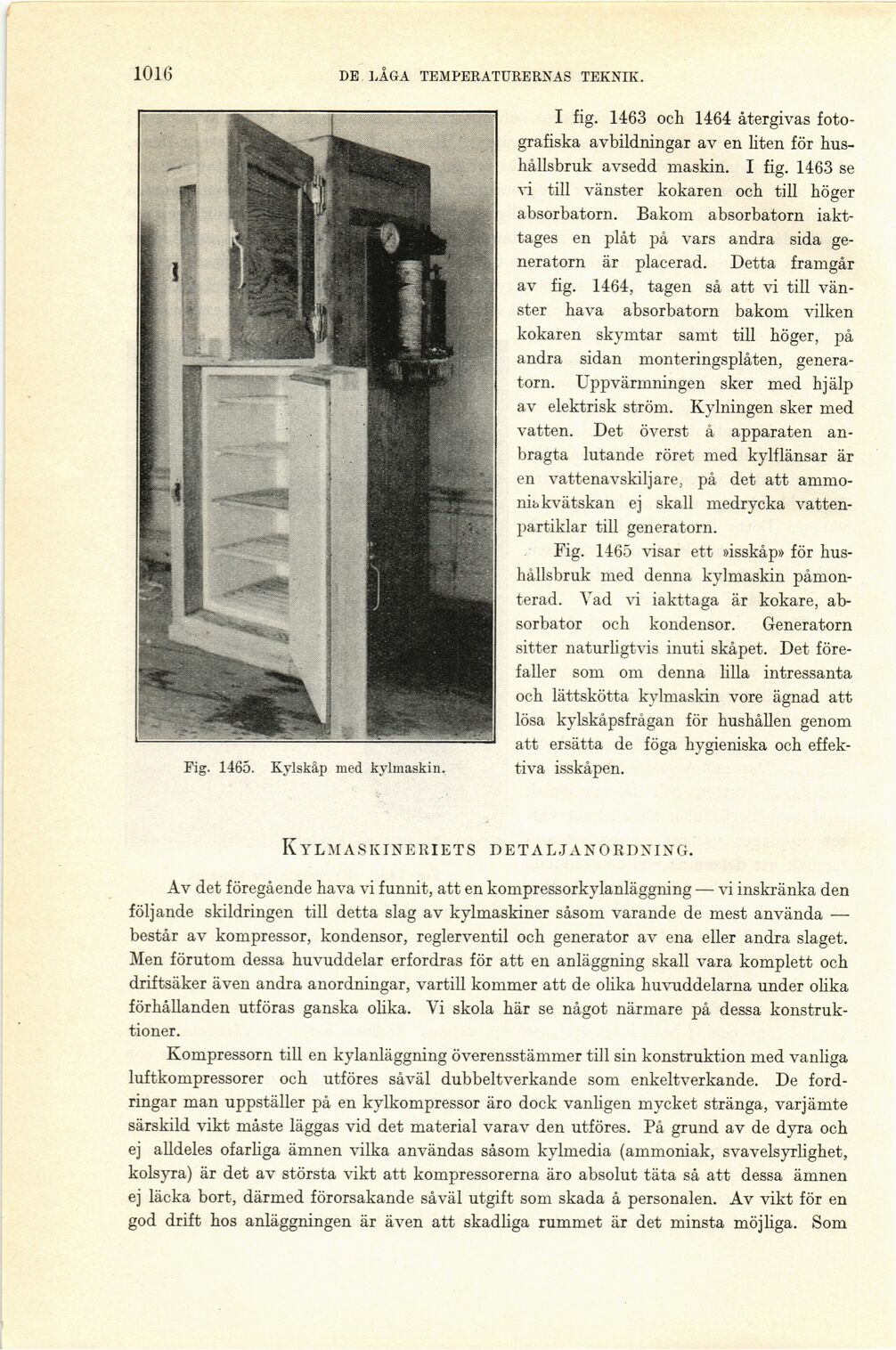

Fig. 1465. Kylskåp med kylmaskin.
I fig. 1463 och 1464 återgivas
fotografiska avbildningar av en liten för
hus-hållsbruk avsedd maskin. I fig. 1463 se
vi till vänster kokaren och till höger
absorbatorn. Bakom absorbatorn
iakt-tages en plåt på vars andra sida
generatorn är placerad. Detta framgår
av fig. 1464, tagen så att vi till
vänster hava absorbatorn bakom vilken
kokaren skymtar samt till höger, på
andra sidan monteringsplåten,
generatorn. Uppvärmningen sker med hjälp
av elektrisk ström. Kylningen sker med
vatten. Det överst å apparaten
an-bragta lutande röret med kylflänsar är
en vattenavskiljare, på det att
ammo-niakvätskan ej skall medrycka
vattenpartiklar till generatorn.
Fig. 1465 visar ett »isskåp» för
hus-hållsbruk med denna kylmaskin
påmonterad. Vad vi iakttaga är kokare,
ab-sorbator och kondensor. Generatorn
sitter naturligtvis inuti skåpet. Det
förefaller som om denna lilla intressanta
och lättskötta kylmaskin vore ägnad att
lösa kylskåpsfrågan för hushållen genom
att ersätta de föga hygieniska och
effektiva isskåpen.
K YLMASKINERIETS DETALJANORDNING.
Av det föregående hava vi funnit, att en kompressorkylanläggning — vi inskränka den
följande skildringen till detta slag av kylmaskiner såsom varande de mest använda —
består av kompressor, kondensor, reglerventil och generator av ena eller andra slaget.
Men förutom dessa huvuddelar erfordras för att en anläggning skall vara komplett och
driftsäker även andra anordningar, vartill kommer att de olika huvuddelarna under olika
förhållanden utföras ganska olika. Vi skola här se något närmare på dessa
konstruktioner.
Kompressorn till en kylanläggning överensstämmer till sin konstruktion med vanliga
luftkompressorer och utföres såväl dubbeltverkande som enkeltverkande. De
fordringar man uppställer på en kylkompressor äro dock vanligen mycket stränga, varjämte
särskild vikt måste läggas vid det material varav den utföres. På grund av de dyra och
ej alldeles ofarliga ämnen vilka användas såsom kylmedia (ammoniak, svavelsyrlighet,
kolsyra) är det av största vikt att kompressorerna äro absolut täta så att dessa ämnen
ej läcka bort, därmed förorsakande såväl utgift som skada å personalen. Av vikt för en
god drift hos anläggningen är även att skadliga rummet är det minsta möjliga. Som
