750

FÖRBRÄNNINGSMOTORN.

de styrda inströmningsventilerna E och Ev Förbränningsprodukterna utströmma
genom ett galleri S, beläget å arbetscylinderns mitt, vilket blottas därigenom att kolvens
främre och bakre ändar växelvis passera förbi detsamma, då kolven närmar sig ena
eller andra dödpunkten. Kolvens längd är alltså lika med slagets längd minskat med
galleriets längd. Den för maskinens drivande erforderliga luften insuges av pumpen N
och gasen av pumpen M. Båda pumparna äro dubbeltverkande och ligga efter
varandra i samma axellinje bredvid arbetscylindern. Kolvarna i de båda pumparna äro
uppsatta på samma kolvstång och drivas från en vevskiva, uppkilad å vevaxeln.
Vevskivans tapp har c:a 110° försprång framför den vev å vilken arbetskolven verkar.
Pumparna styras av rundslider, vilka få sin rörelse från en excenter på vevaxeln. Hela
maskineriet är upplagt på en gemensam ram.

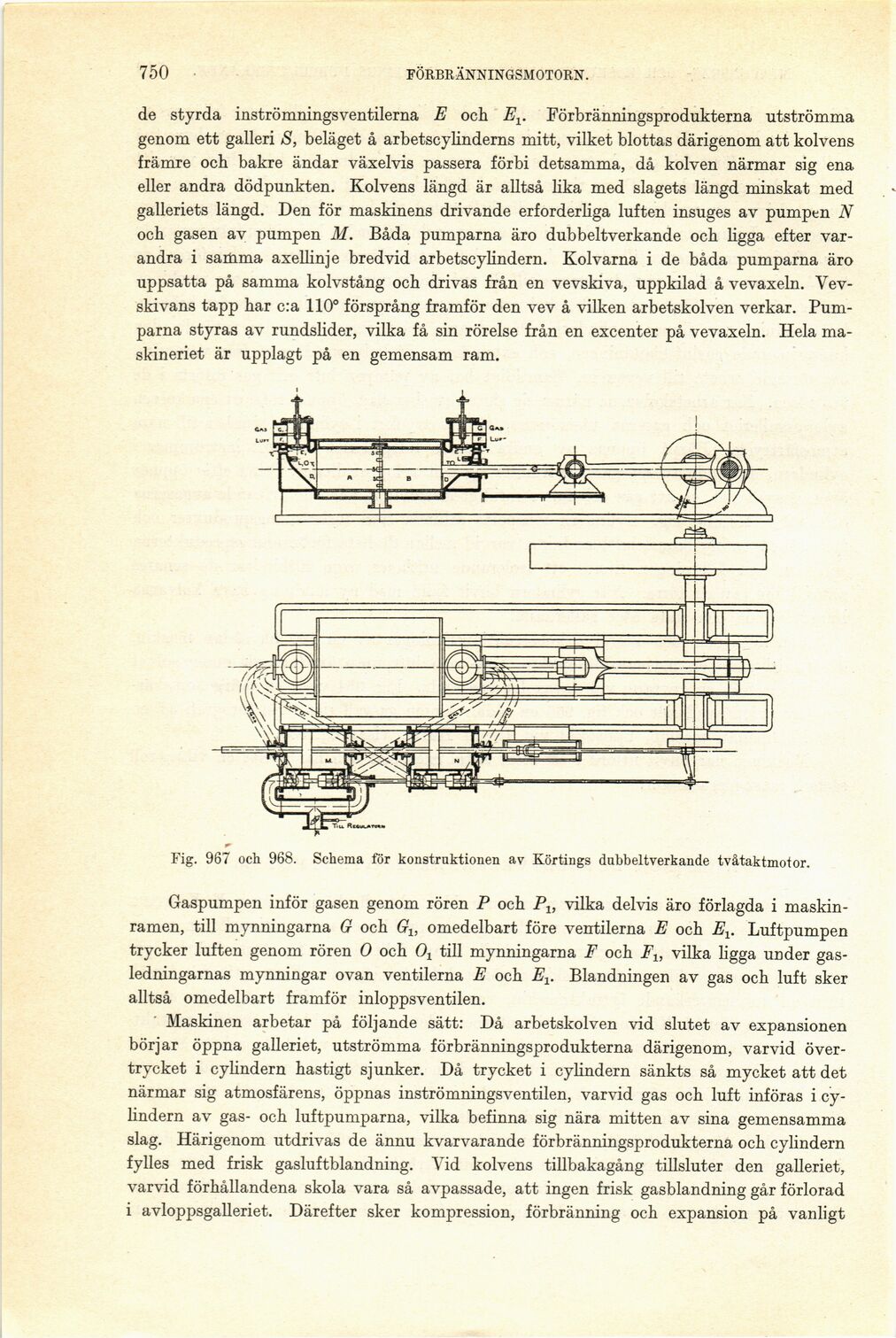

Fig. 967 och 968. Schema för konstruktionen av Körtings dubbeltverkande tvåtaktmotor.

Gaspumpen inför gasen genom rören P och Pv vilka delvis äro förlagda i
maskinramen, till mynningarna G och G1} omedelbart före ventilerna E och Ev Luftpumpen
trycker luften genom rören O och till mynningarna F och F1} vilka ligga under
gasledningarnas mynningar ovan ventilerna E och E±. Blandningen av gas och luft sker
alltså omedelbart framför inloppsventilen.

Maskinen arbetar på följande sätt: Då arbetskolven vid slutet av expansionen
börjar öppna galleriet, utströmma förbränningsprodukterna därigenom, varvid
övertrycket i cylindern hastigt sjunker. Då trycket i cylindern sänkts så mycket att det
närmar sig atmosfärens, öppnas inströmningsventilen, varvid gas och luft införas i
cylindern av gas- och luftpumparna, vilka befinna sig nära mitten av sina gemensamma
slag. Härigenom utdrivas de ännu kvarvarande förbränningsprodukterna och cylindern
fylles med frisk gasluftblandning. Vid kolvens tillbakagång tillsluter den galleriet,
varvid förhållandena skola vara så avpassade, att ingen frisk gasblandning går förlorad
i avloppsgalleriet. Därefter sker kompression, förbränning och expansion på vanligt
