600
ÅNGTEKNIKEN.

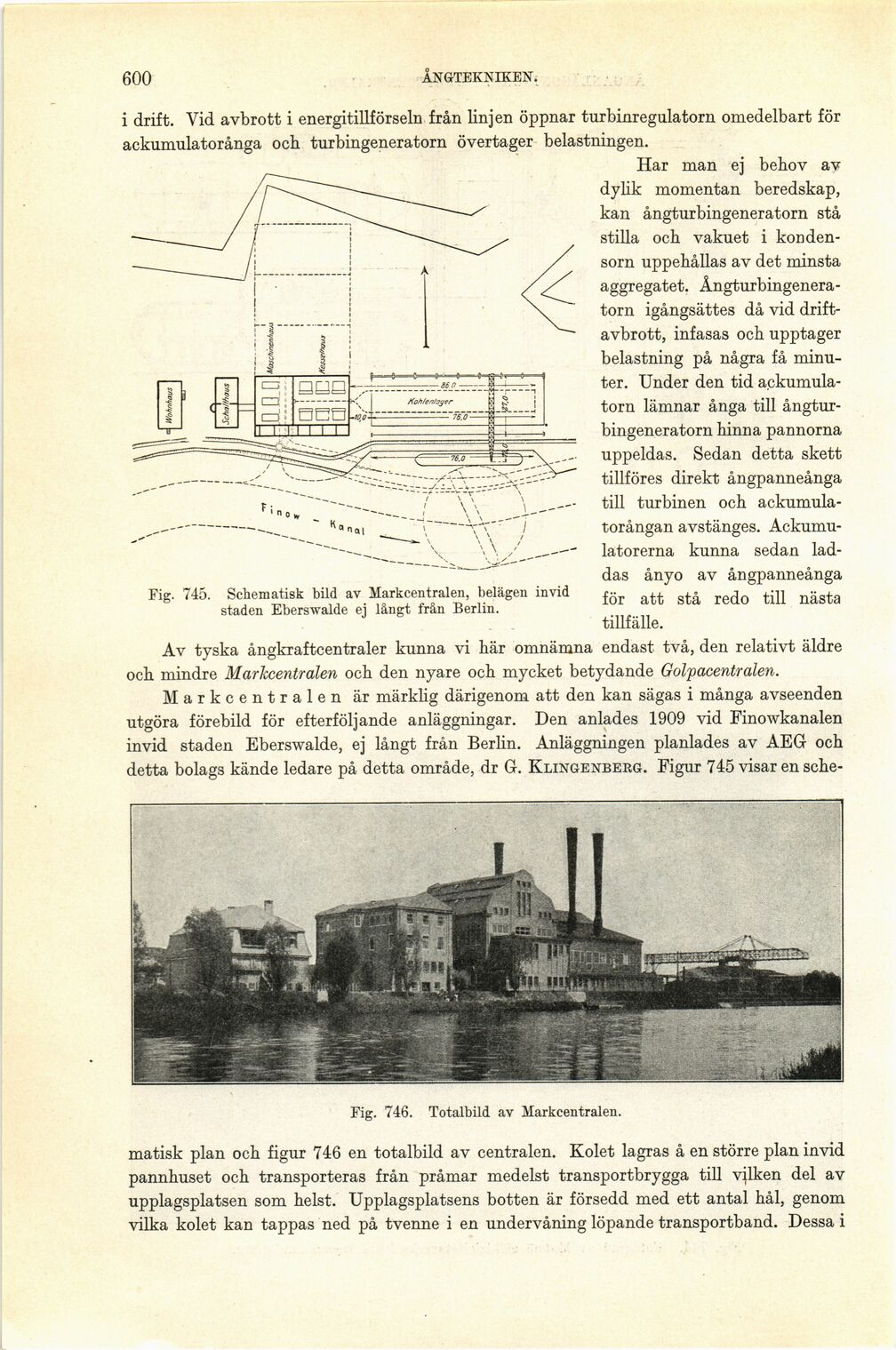

Fig. 745. Schematisk bild av Markcentralen, belägen invid
staden Eberswalde ej långt från Berlin.
i drift. Vid avbrott i energitillförseln från linjen öppnar turbinregulatorn omedelbart för
ackumulatorånga och turbingeneratorn övertager belastningen.
Har man ej behov av
dylik momentan beredskap,
kan ångturbingeneratorn stå
stilla och vakuet i
konden-sorn uppehållas av det minsta
aggregatet.
Ångturbingeneratorn igångsattes då vid
driftavbrott, infasas och upptager
belastning på några få
minuter. Under den tid
ackumulatorn lämnar ånga till
ångturbingeneratorn hinna pannorna
uppeldas. Sedan detta skett
tillföres direkt ångpanneånga
till turbinen och
ackumulatorångan avstänges.
Ackumulatorerna kunna sedan
laddas ånyo av ångpanneånga
för att stå redo till nästa
tillfälle.
Av tyska ångkraftcentraler kunna vi här omnämna endast två, den relativt äldre
och mindre Markcentralen och den nyare och mycket betydande Golpacentralen.
Markcentralen är märklig därigenom att den kan sägas i många avseenden
utgöra förebild för efterföljande anläggningar. Den anlades 1909 vid Finowkanalen
invid staden Eberswalde, ej långt från Berlin. Anläggningen planlades av AEG och
detta bolags kände ledare på detta område, dr G. Klingenberg. Figur 745 visar en
sche
Fig. 746. Totalbild av Markcentralen.
matisk plan och figur 746 en totalbild av centralen. Kolet lagras å en större plan invid
pannhuset och transporteras från pråmar medelst transportbrygga till vjlken del av
upplagsplatsen som helst. Upplagsplatsens botten är försedd med ett antal hål, genom
vilka kolet kan tappas ned på tvenne i en undervåning löpande transportband. Dessa i
