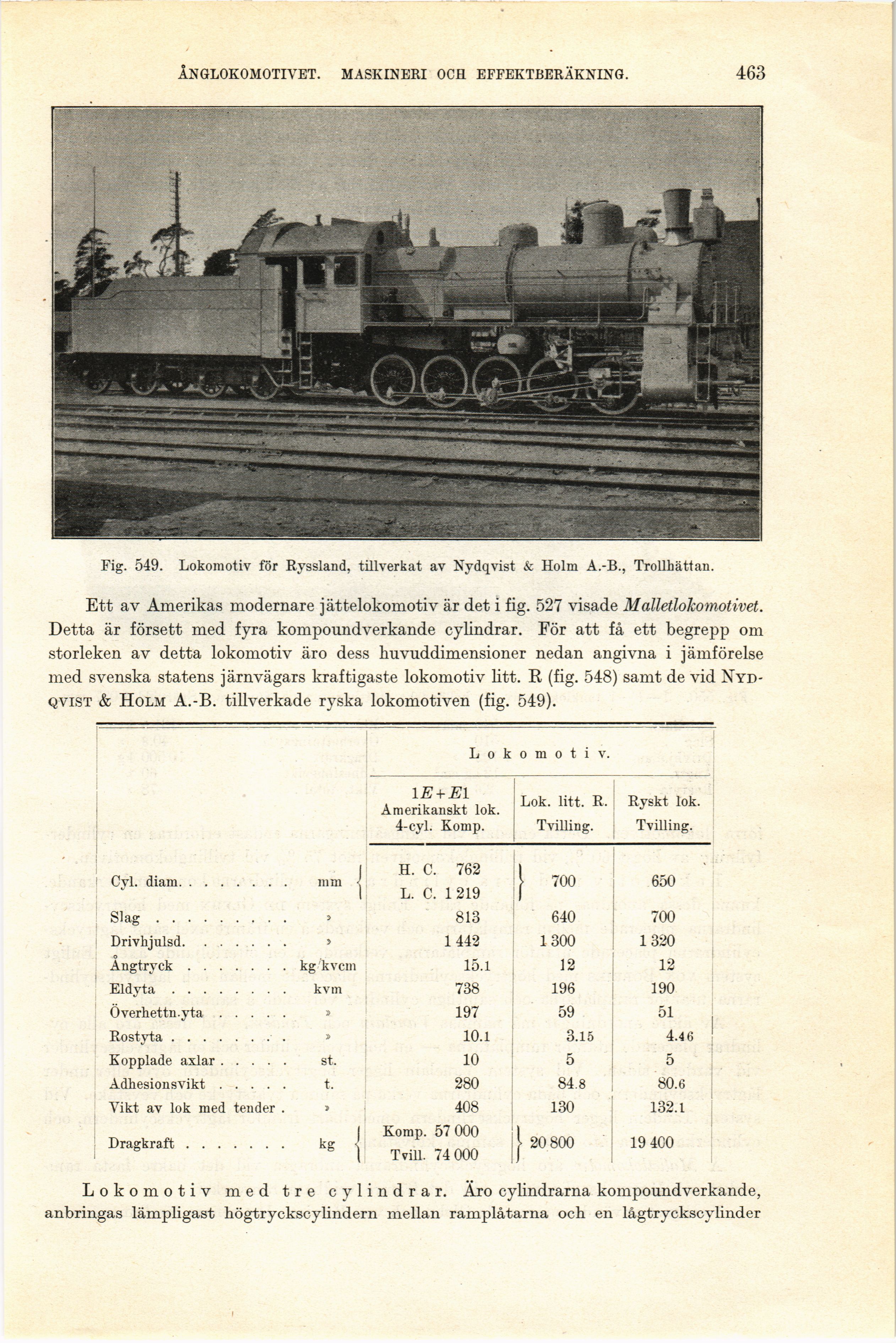

ÅNGLOKOMOTIVET. MASKINERI OCH EFFEKTBERÄKNING.
463
Fig. 549. Lokomotiv för Ryssland, tillverkat av Nydqvist & Holm A.-B., Trollhättan.
Ett av Amerikas modernare jättelokomotiv är det i fig. 527 visade Malletlokomotivet.
Detta är försett med fyra kompound verkande cylindrar. För att få ett begrepp om
storleken av detta lokomotiv äro dess huvuddimensioner nedan angivna i jämförelse
med svenska statens järnvägars kraftigaste lokomotiv litt. R (fig. 548) samt de vid
Nydqvist & Holm A.-B. tillverkade ryska lokomotiven (fig. 549).
Lok o m o t i v.
1E + E1 Amerikanskt lok. 4-cyl. Komp. Lok. litt. R. Tvilling. Ryskt lok. Tvilling.
l Cyl. diam . mm j H. C. 762 L. C. 1219 j> 700 650
Slag 5 813 640 700
Drivhjulsd 5 1442 1300 1320
Ångtryck kg k vem 15.1 12 12
Eldyta kvm 738 196 190
Overhettn.yta 197 59 51
Rostyta 10.1 3.15 4.4 6 1
Kopplade axlar st. 10 5 5
Adhesionsvikt t. 280 84.8 80.6
Vikt av lok med tender . 1 408 130 132.1
Dragkraft kg Komp. 57 000 Tvill. 74 000 1 20 800 J 19 400
Lokomotiv med tre cylindrar. Äro cylindrarna kompoundverkande,
anbringas lämpligast högtryckscylindern mellan ramplåtarna och en lågtryckscylinder
