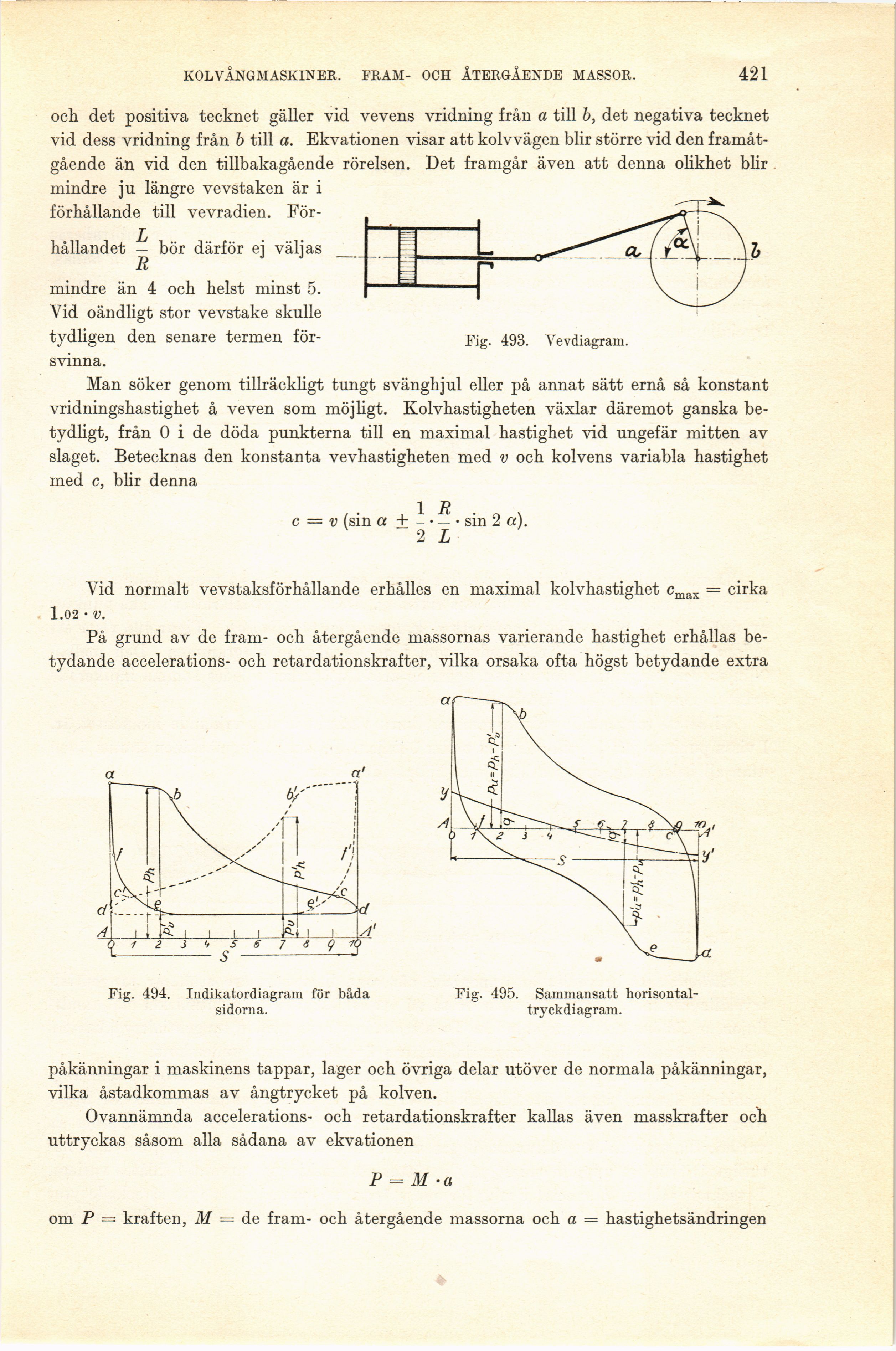

KOLVÅNGMASKINER. FRAM- OCH ÅTERGÅENDE MASSOR.
421
Fig. 493. Vevdiagram.
och det positiva tecknet gäller vid vevens vridning från a till b, det negativa tecknet
vid dess vridning från b till a. Ekvationen visar att kolvvägen blir större vid den
framåt-gående än vid den tillbakagående rörelsen. Det framgår även att denna olikhet blir
mindre ju längre vevstaken är i
förhållande till vevradien.
Förhållandet bör därför ej väljas
mindre än 4 och helst minst 5.
Vid oändligt stor vevstake skulle
tydligen den senare termen
försvinna.
Man söker genom tillräckligt tungt svänghjul eller på annat sätt ernå så konstant
vridningshastighet å veven som möjligt. Kolvhastigheten växlar däremot ganska
betydligt, från 0 i de döda punkterna till en maximal hastighet vid ungefär mitten av
slaget. Betecknas den konstanta vevhastigheten med v och kolvens variabla hastighet
med c, blir denna
1 R
c = v (sin a + - • — • sin 2 a).
2 L
Vid normalt vevstaksförhållande erhålles en maximal kolvhastighet cmax = cirka
1.02 • v.
På grund av de fram- och återgående massornas varierande hastighet erhållas
betydande accelerations- och retardationskrafter, vilka orsaka ofta högst betydande extra
Fig. 494. Indikatordiagram för båda
sidorna.
Fig. 495. Sammansatt
horisontal-tryckdi agram.
påkänningar i maskinens tappar, lager och övriga delar utöver de normala påkänningar,
vilka åstadkommas av ångtrycket på kolven.
Ovannämnda accelerations- och retardationskrafter kallas även masskrafter och
uttryckas såsom alla sådana av ekvationen
P = M ■ a
om P — kraften, M = de fram- och återgående massorna och a = hastighetsändringen
