ÅNGMASKINTEKNIKENS UTVECKLING. SMEATONS MASKIN.
193

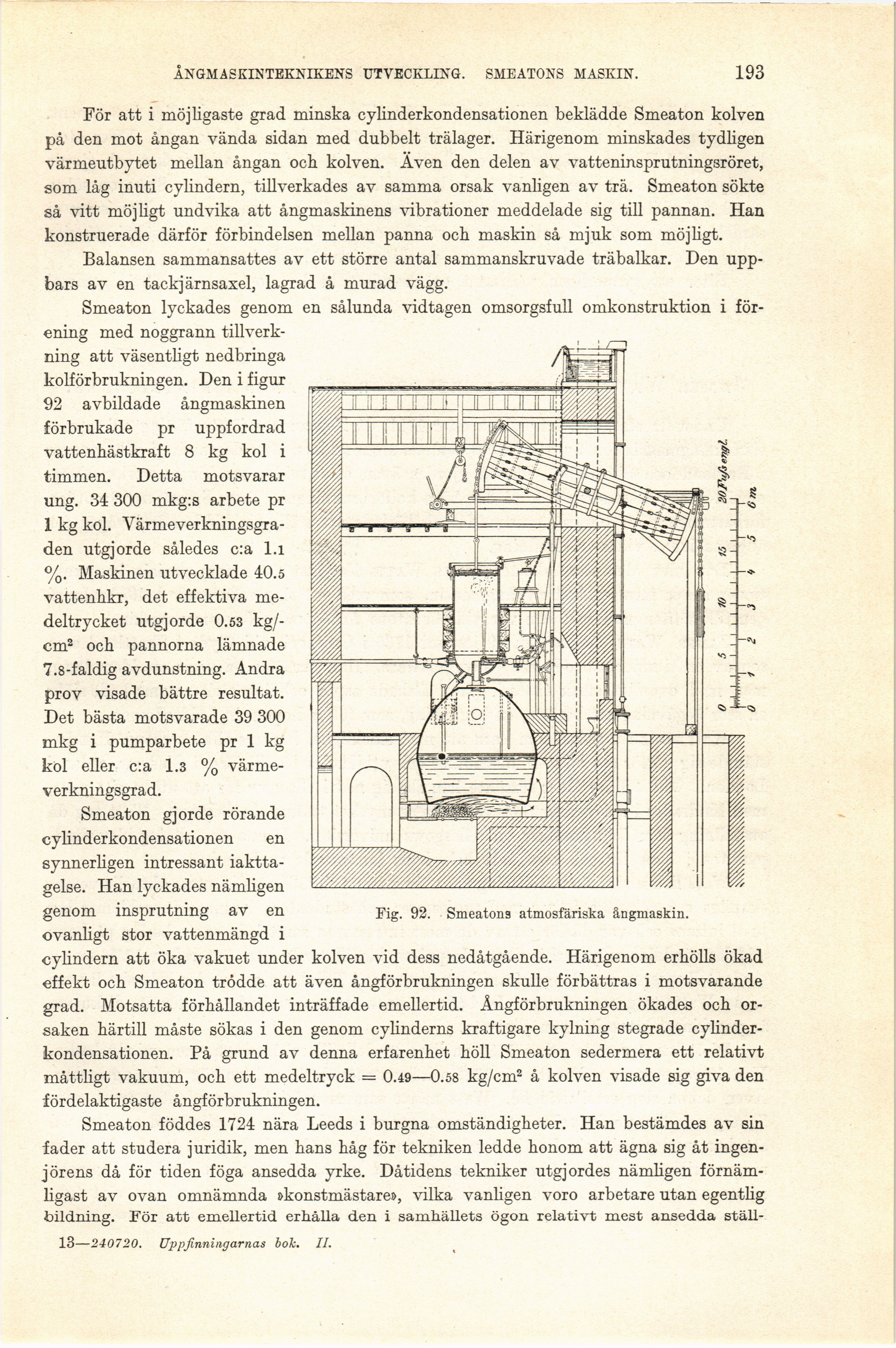

Fig. 92. Smeatons atmosfäriska ångmaskin.
För att i möjligaste grad minska cylinderkondensationen beklädde Smeaton kolven
på den mot ångan vända sidan med dubbelt trälager. Härigenom minskades tydligen
värmeutbytet mellan ångan och kolven. Även den delen av vatteninsprutningsröret,
som låg inuti cylindern, tillverkades av samma orsak vanligen av trä. Smeaton sökte
så vitt möjligt undvika att ångmaskinens vibrationer meddelade sig till pannan. Han
konstruerade därför förbindelsen mellan panna och maskin så mjuk som möjligt.
Balansen sammansattes av ett större antal sammanskruvade träbalkar. Den
uppbars av en tackjärnsaxel, lagrad å murad vägg.
Smeaton lyckades genom en sålunda vidtagen omsorgsfull omkonstruktion i
förening med noggrann
tillverkning att väsentligt nedbringa
kolförbrukningen. Den i figur
92 avbildade ångmaskinen
förbrukade pr uppfordrad
vattenhästkraft 8 kg kol i
timmen. Detta motsvarar
ung. 34 300 mkg:s arbete pr
1 kg kol.
Värmeverkningsgraden utgjorde således c:a l.i
%. Maskinen utvecklade 40.5
vattenhkr, det effektiva
medeltrycket utgjorde 0.53
kg/-cm2 och pannorna lämnade
7.8-faldig avdunstning. Ändra
prov visade bättre resultat.
Det bästa motsvarade 39 300
mkg i pumparbete pr 1 kg
kol eller c:a 1.3 %
värmeverkningsgrad.
Smeaton gjorde rörande
cylinderkondensationen en
synnerligen intressant
iakttagelse. Han lyckades nämligen
genom insprutning av en
ovanligt stor vattenmängd i
cylindern att öka vakuet under kolven vid dess nedåtgående. Härigenom erhölls ökad
effekt och Smeaton trodde att även ångförbrukningen skulle förbättras i motsvarande
grad. Motsatta förhållandet inträffade emellertid. Ångförbrukningen ökades och
orsaken härtill måste sökas i den genom cylinderns kraftigare kylning stegrade
cylinderkondensationen. På grund av denna erfarenhet höll Smeaton sedermera ett relativt
måttligt vakuum, och ett medeltryck = 0.49—0.58 kg/cm2 å kolven visade sig giva den
fördelaktigaste ångförbrukningen.
Smeaton föddes 1724 nära Leeds i burgna omständigheter. Han bestämdes av sin
fader att studera juridik, men hans håg för tekniken ledde honom att ägna sig åt
ingenjörens då för tiden föga ansedda yrke. Dåtidens tekniker utgjordes nämligen
förnämligast av ovan omnämnda »konstmästare», vilka vanligen voro arbetare utan egentlig
bildning. För att emellertid erhålla den i samhällets ögon relativt mest ansedda ställ-
13—240720. Uppfinningarnas bok. II.
