1252
MAGNETISM OCH ELEKTRICITET.
belt så vida kurvan. Strömstyrkan genom den snävare kurvan blir därför blott x/2 Q.
Drar man ihop kurvan, så att den blott omsluter en yta om 1 cm2, så omsluter den blott
D = — fältrör, eftersom D just angiver antal enhetsrör per cm2. Det antal rör, som per
A
sekund översopa denna lilla kontur, är således D, och D angiver således strömstyrkan
per cm2 eller den s. k. strömtätheten.
Varje område av ett elektriskt fält, inom vilket
fältintensiteten (den elektriska förskjutningen D) undergår
förändring, är säte för
en förskjutningsström,
vars strömtäthet m
ä-tes av D, d. v. s. av den
förändring, som
fältintensiteten D undergår
per sekund.
För att få en klarare
föreställning om
förskjutningsström-mens betydelse vilja vi betrakta
det fall, att ett elektriskt fält
varierar så, att spänningen mellan
två punkter med 1 cm:s inbördes
avstånd likformigt växer från 0
volt och till 1 volt på en sekund.
Detta betyder, att E på en sekund
ändras från 0 volt/cm till 1
volt/cm och att D ändras från 0
coul/cm2 till 0.844 • 10~13 coul/cm2,
så att D = 0.844 • 10-13 amp/cm2.
Strömtätheten är följaktligen
ytterst liten, men om man i
stället antager, att spänningen växlar
från 0 volt till 1 volt på en
milliondels sekund, så blir strömtätheten en miljon ggr större, D = 0.844 • 10~7
amp/cm2 eller D = 0.0 844 mikroampere/cm2. Förskjutningsströmtätheten är således
icke ens i detta fall så särdeles stor, men vid dessa snabba växlingar kan den dock
räknas i mikroampere per cm2 och bliva av stor betydelse, om förskjutningsströmmen
är utbredd över eh stor yta. Kunde man räkna med så snabba växlingar, som motsvara
ljusvågornas svängningstal, således av den ungefärliga storleken 1014 svängningar i
sekunden, så finge man vid en spänningstillväxt om 1 volt per cm en
förskjutningsström av den ungefärliga storleken 0.8 44 • 10-13 • 1014 = 8.44 ampere/cm2, således ett
oerhört stort värde.
Den elektriska strömmen kan även betraktas ur magnetisk synpunkt. Enligt de
gamla åskådningarna äro strömmens magnetiska yttringar ett slags fjärrverkningar
från de i rörelse befintliga elektriska småpartiklarna. Det av Ørsted upptäckta
magnetiska virvelfältet existerar för de äldre fjärrkraftsåskådningarna icke som en
fysikalisk realitet, utan är blott en abstrakt sammanfattning av de verkningar, som enligt
Ampères lag utgå från varje litet stycke av strömbanan och bl. a. även göra sig gällande

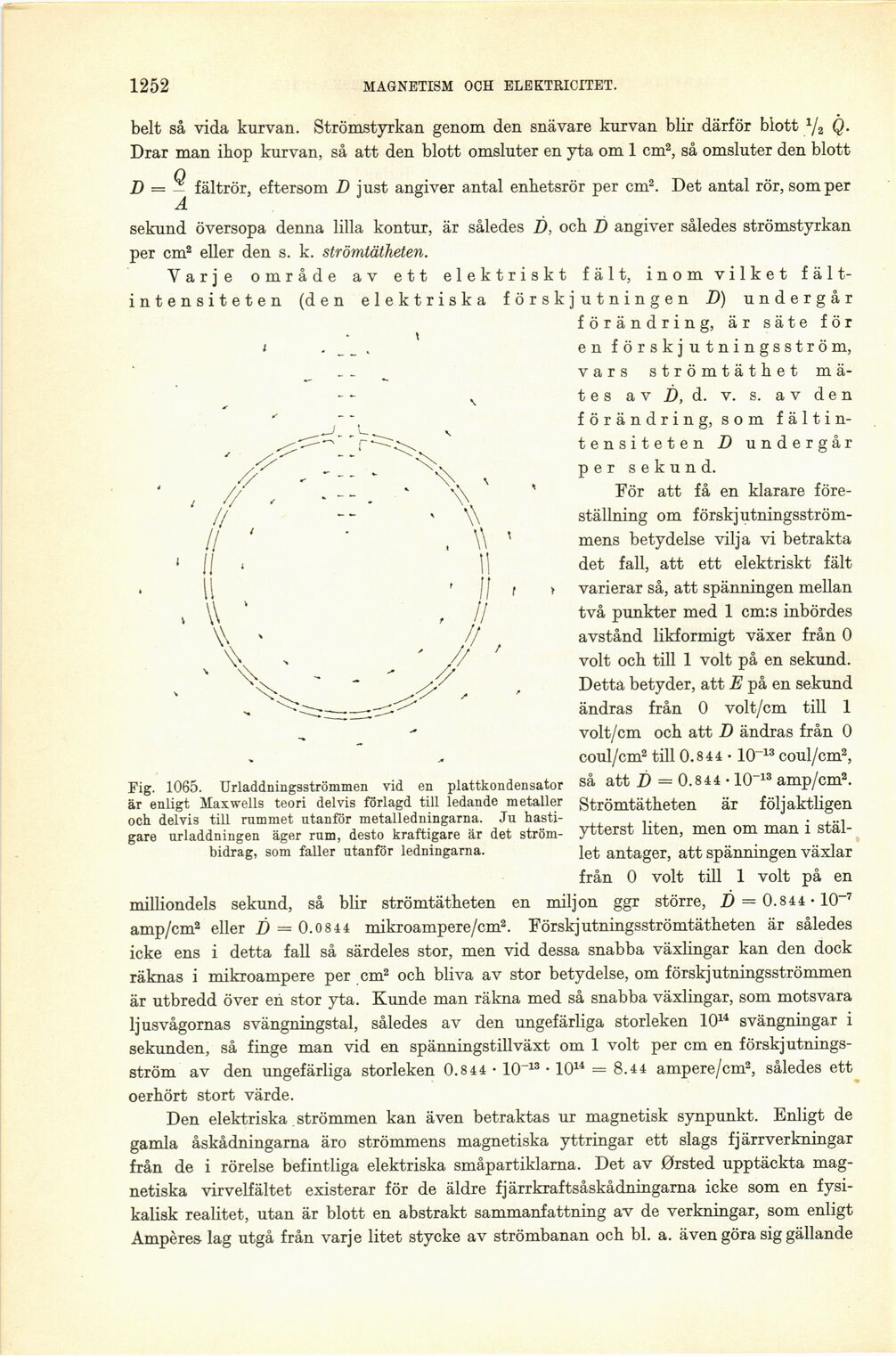

Fig. 1065. Urladdningsströmmen vid en plattkondensator
är enligt Maxwells teori delvis förlagd till ledande metaller
och delvis till rummet utanför metalledningarna. Ju
hastigare urladdningen äger rum, desto kraftigare är det
strömbidrag, som faller utanför ledningarna.
