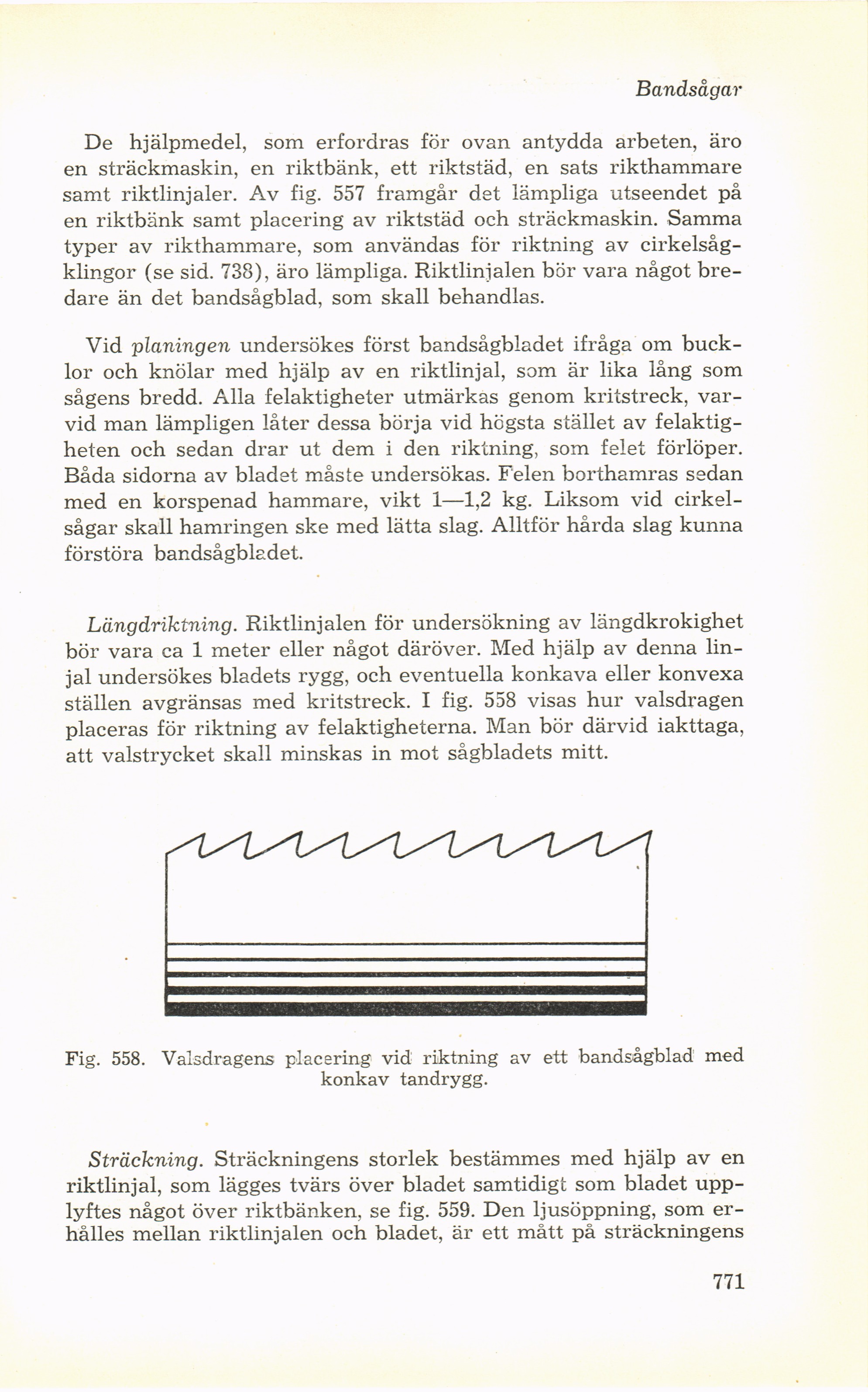

Bandsågar
De hjälpmedel, som erfordras för ovan antydda arbeten, äro
en sträckmaskin, en riktbänk, ett riktstäd, en sats rikthammare
samt riktlinjaler. Av fig. 557 framgår det lämpliga utseendet på
en riktbänk samt placering av riktstäd och sträckmaskin. Samma
typer av rikthammare, som användas för riktning av
cirkelsågklingor (se sid. 738), äro lämpliga. Riktlinjalen bör vara något
bredare än det bandsågblad, som skall behandlas.
Vid planingen undersökes först bandsågbladet ifråga om
bucklor och knölar med hjälp av en riktlinjal, som är lika lång som
sågens bredd. Alla felaktigheter utmärkas genom kritstreck,
varvid man lämpligen låter dessa börja vid högsta stället av
felaktigheten och sedan drar ut dem i den riktning, som felet förlöper.
Båda sidorna av bladet måste undersökas. Felen borthamras sedan
med en korspenad hammare, vikt 1—1,2 kg. Liksom vid
cirkelsågar skall hamringen ske med lätta slag. Alltför hårda slag kunna
förstöra bandsågbladet.
Längdriktning. Riktlinjalen för undersökning av längdkrokighet
bör vara ca 1 meter eller något däröver. Med hjälp av denna
linjal undersökes bladets rygg, och eventuella konkava eller konvexa
ställen avgränsas med kritstreck. I fig. 558 visas hur valsdragen
placeras för riktning av felaktigheterna. Man bör därvid iakttaga,
att valstrycket skall minskas in mot sågbladets mitt.
Fig. 558. Valsdragens placering vid riktning av ett bandsågblad med
konkav tandrygg.
Sträckning. Sträckningens storlek bestämmes med hjälp av en
riktlinjal, som lägges tvärs över bladet samtidigt som bladet
upplyftes något över riktbänken, se fig. 559. Den ljusöppning, som
erhålles mellan riktlinjalen och bladet, är ett mått på sträckningens
771
