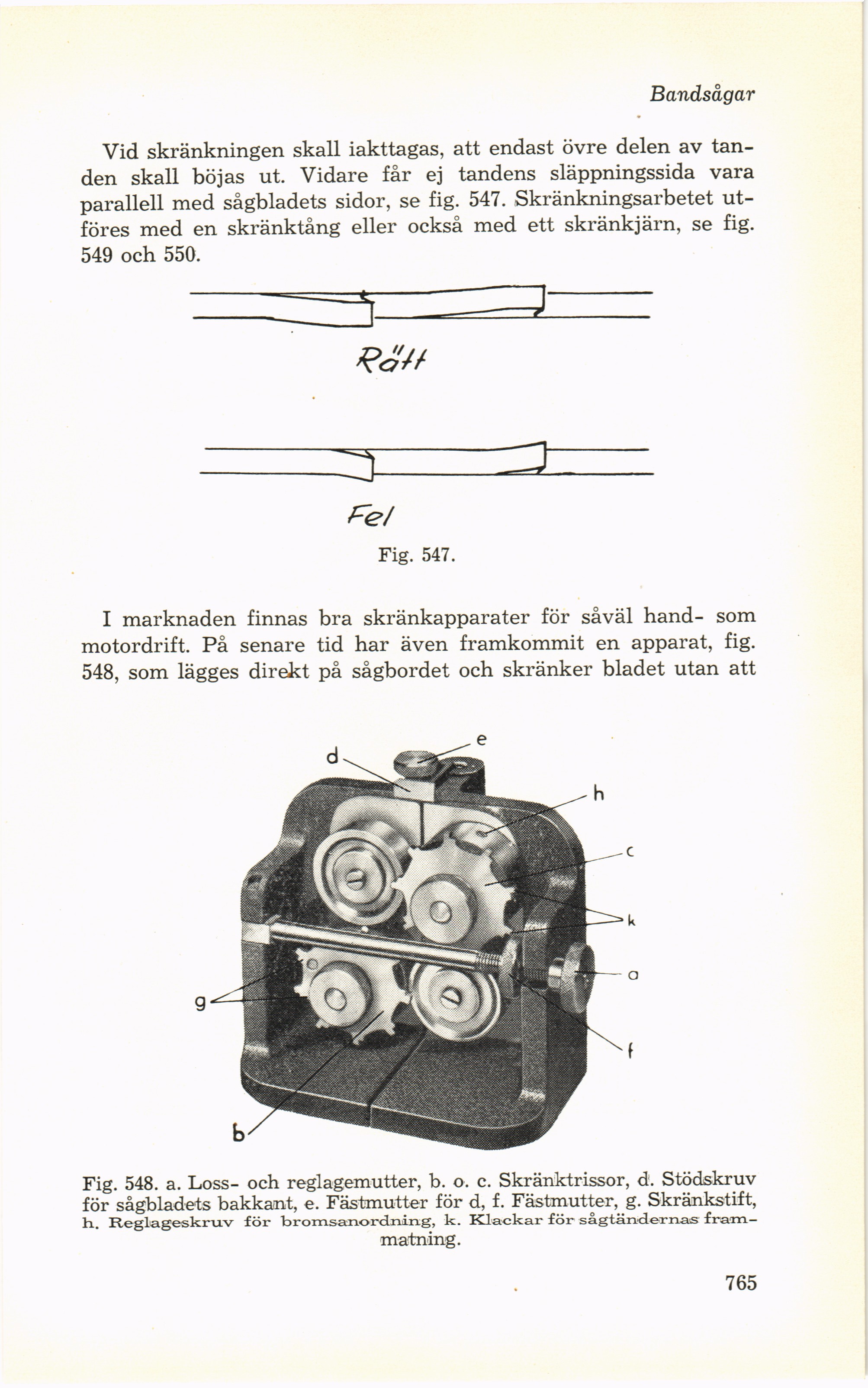

Bandsågar
Vid skränkningen skall iakttagas, att endast övre delen av
tanden skall böjas ut. Vidare får ej tandens släppningssida vara
parallell med sågbladets sidor, se fig. 547. Skränkningsarbetet
utföres med en skränktång eller också med ett skränkjärn, se fig.
549 och 550.
Fig. 547.
I marknaden finnas bra skränkapparater för såväl hand- som
motordrift. På senare tid har även framkommit en apparat, fig.
548, som lägges direkt på sågbordet och skränker bladet utan att
Fig. 548. a. Loss- och reglagemutter, b. o. c. Skränktrissor, d. Stödskruv
för sågbladets bakkant, e. Fästmutter för d, f. Fästmutter, g. Skränkstift,
h.. Fteglageskruv för bromsanordning, k. Klackar för sågtändernas
frammatning.
765
