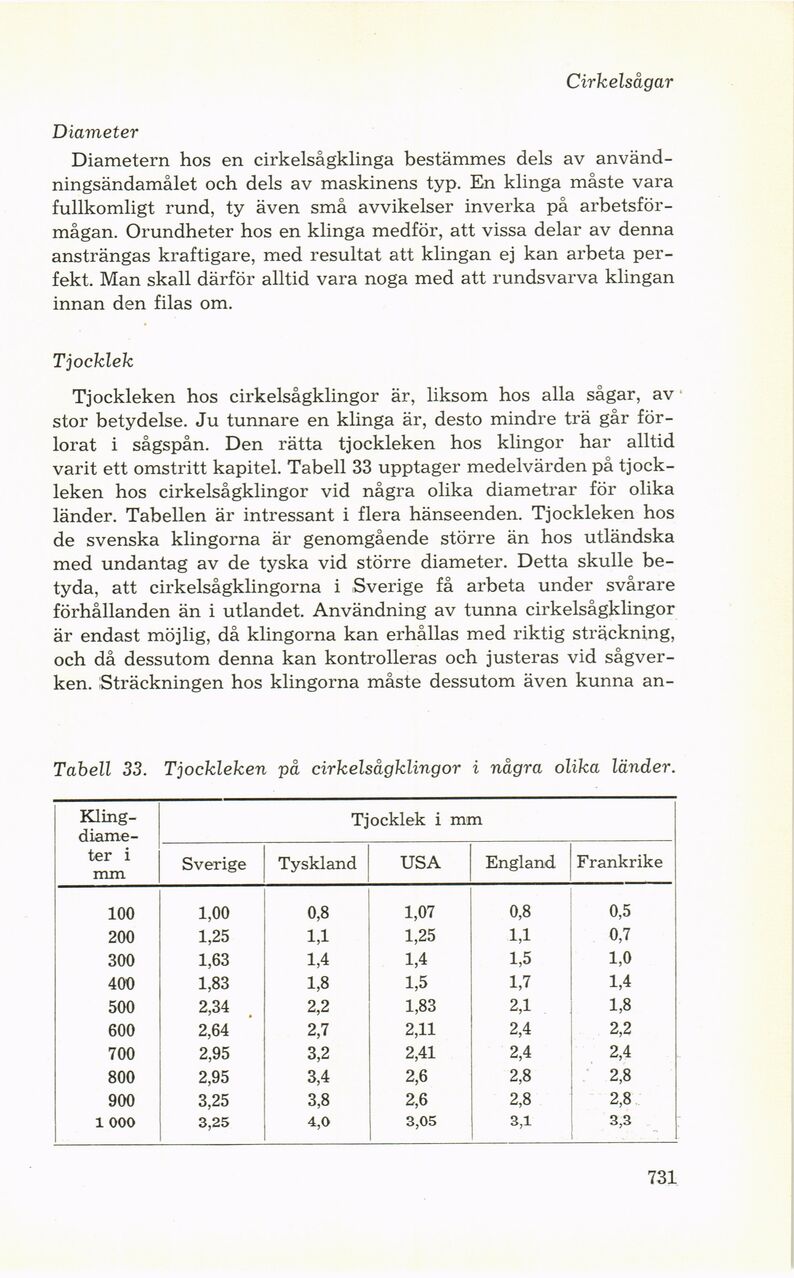

Cirkelsågar
Diameter
Diametern hos en cirkelsågklinga bestämmes dels av
användningsändamålet och dels av maskinens typ. En klinga måste vara
fullkomligt rund, ty även små avvikelser inverka på
arbetsförmågan. Orundheter hos en klinga medför, att vissa delar av denna
ansträngas kraftigare, med resultat att klingan ej kan arbeta
perfekt. Man skall därför alltid vara noga med att rundsvarva klingan
innan den filas om.
Tjocklek
Tjockleken hos cirkelsågklingor är, liksom hos alla sågar, av
stor betydelse. Ju tunnare en klinga är, desto mindre trä går
förlorat i sågspån. Den rätta tjockleken hos klingor har alltid
varit ett omstritt kapitel. Tabell 33 upptager medelvärden på
tjockleken hos cirkelsågklingor vid några olika diametrar för olika
länder. Tabellen är intressant i flera hänseenden. Tjockleken hos
de svenska klingorna är genomgående större än hos utländska
med undantag av de tyska vid större diameter. Detta skulle
betyda, att cirkelsågklingorna i Sverige få arbeta under svårare
förhållanden än i utlandet. Användning av tunna cirkelsågklingor
är endast möjlig, då klingorna kan erhållas med riktig sträckning,
och då dessutom denna kan kontrolleras och justeras vid
sågverken. Sträckningen hos klingorna måste dessutom även kunna an-
Tabell 33. Tjockleken på cirkelsågklingor i några olika länder.
[-Kling-diame-ter-]
{+Kling- diame- ter+} i mm Tjocklek i mm
Sverige Tyskland USA England Frankrike
100 1,00 0,8 1,07 0,8 0,5
200 1,25 1,1 1,25 1,1 0,7
300 1,63 1,4 1,4 1,5 1,0
400 1,83 1,8 1,5 1,7 1,4
500 2,34 2,2 1,83 2,1 1,8
600 2,64 2,7 2,11 2,4 2,2
700 2,95 3,2 2,41 2,4 2,4
800 2,95 3,4 2,6 2,8 2,8
900 3,25 3,8 2,6 2,8 2,8
1 000 3,25 4,0 3,05 3,1 3,3
731
