Modellen och träets struktur

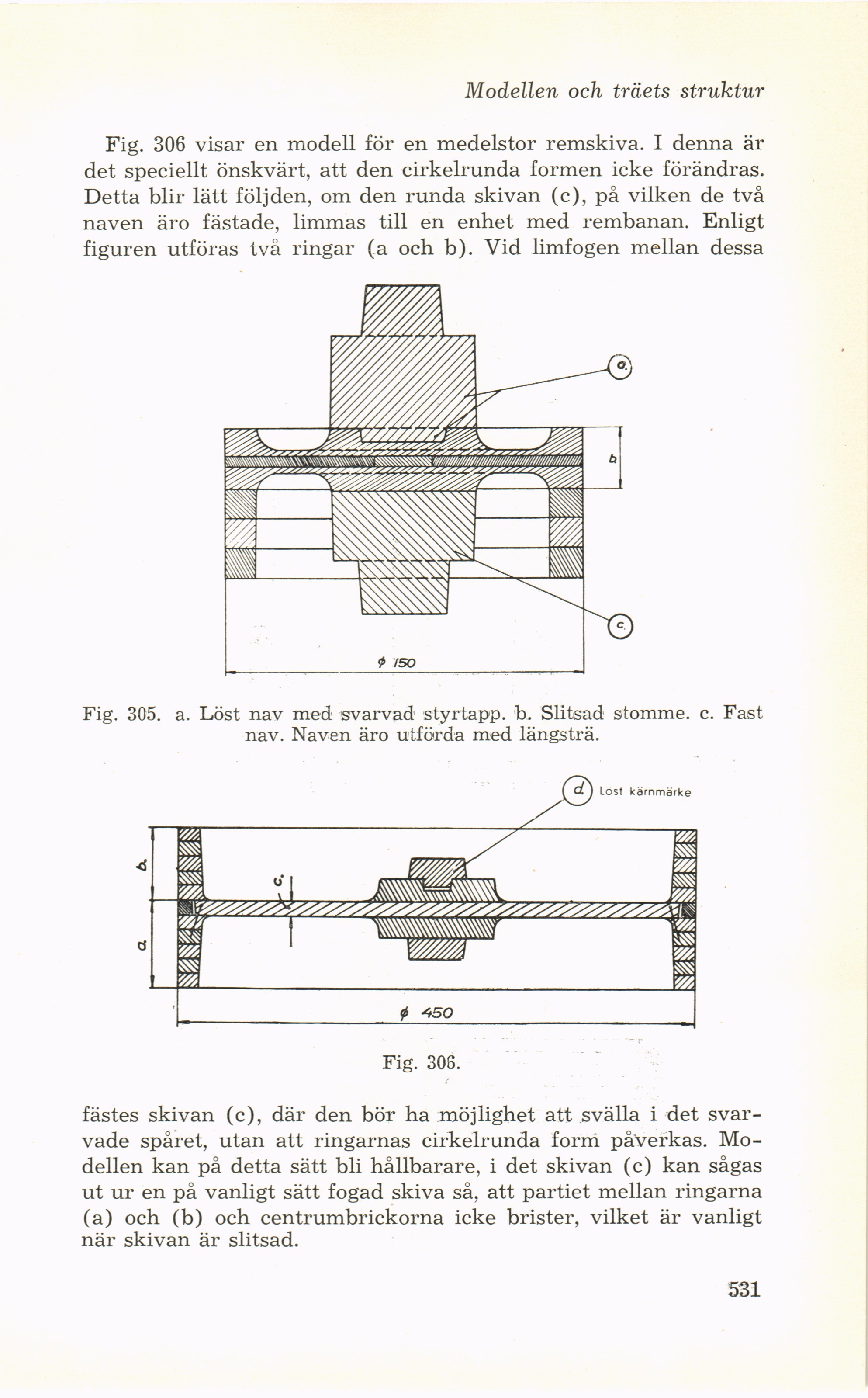

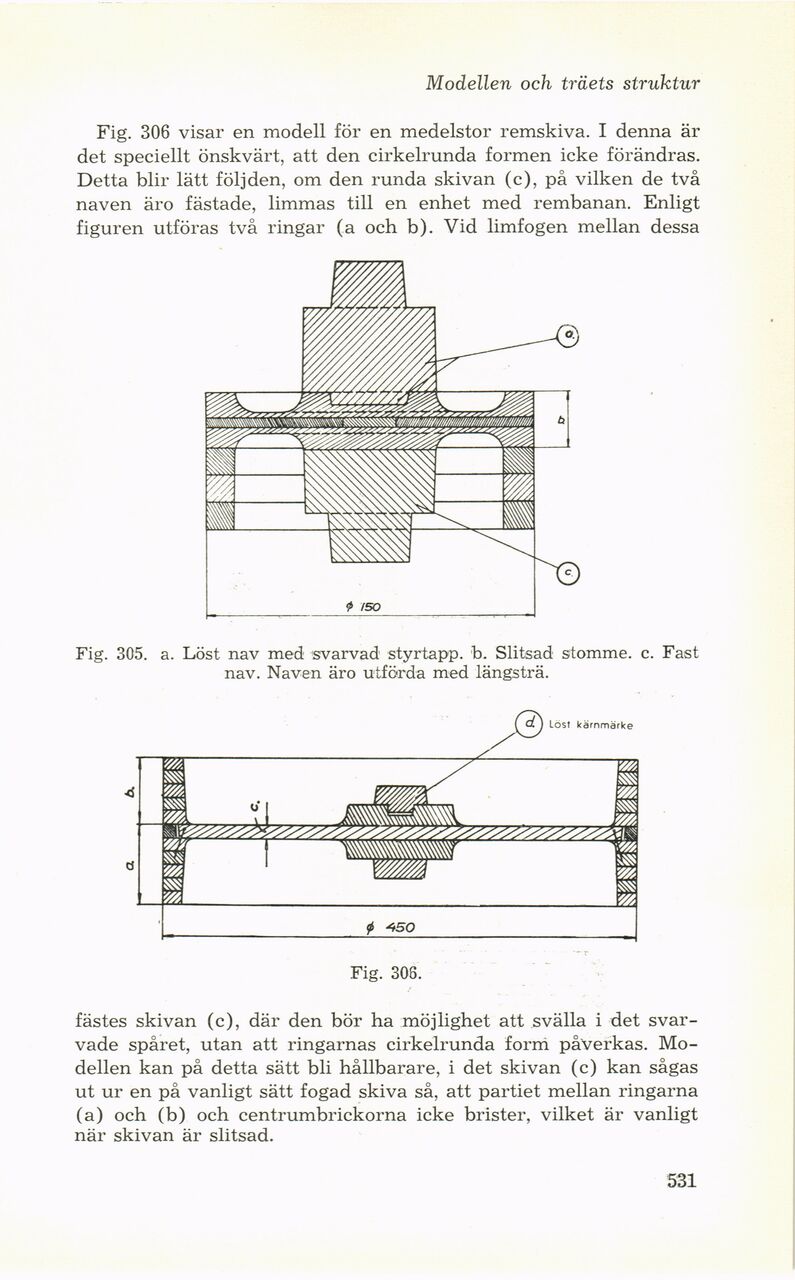

Fig. 306 visar en modell för en medelstor remskiva. I denna är
det speciellt önskvärt, att den cirkelrunda formen icke förändras.
Detta blir lätt följden, om den runda skivan (c), på vilken de två
näven äro fästade, limmas till en enhet med rembanan. Enligt
figuren utföras två ringar (a och b). Vid limfogen mellan dessa
Fig. 305. a. Löst nav med svarvad styrtapp. b. Slitsad stomme, c. Fast
nav. Näven äro utförda med längsträ.
( d) Löst kärnmärke
Fig. 308.
fästes skivan (c), där den bör ha möjlighet att svälla i det
svarvade spåret, utan att ringarnas cirkelrunda form påverkas.
Modellen kan på detta sätt bli hållbarare, i det skivan (c) kan sågas
ut ur en på vanligt sätt fogad skiva så, att partiet mellan ringarna
(a) och (b) och centrumbrickorna icke brister, vilket är vanligt
när skivan är slitsad.
531
