Perspektivritning

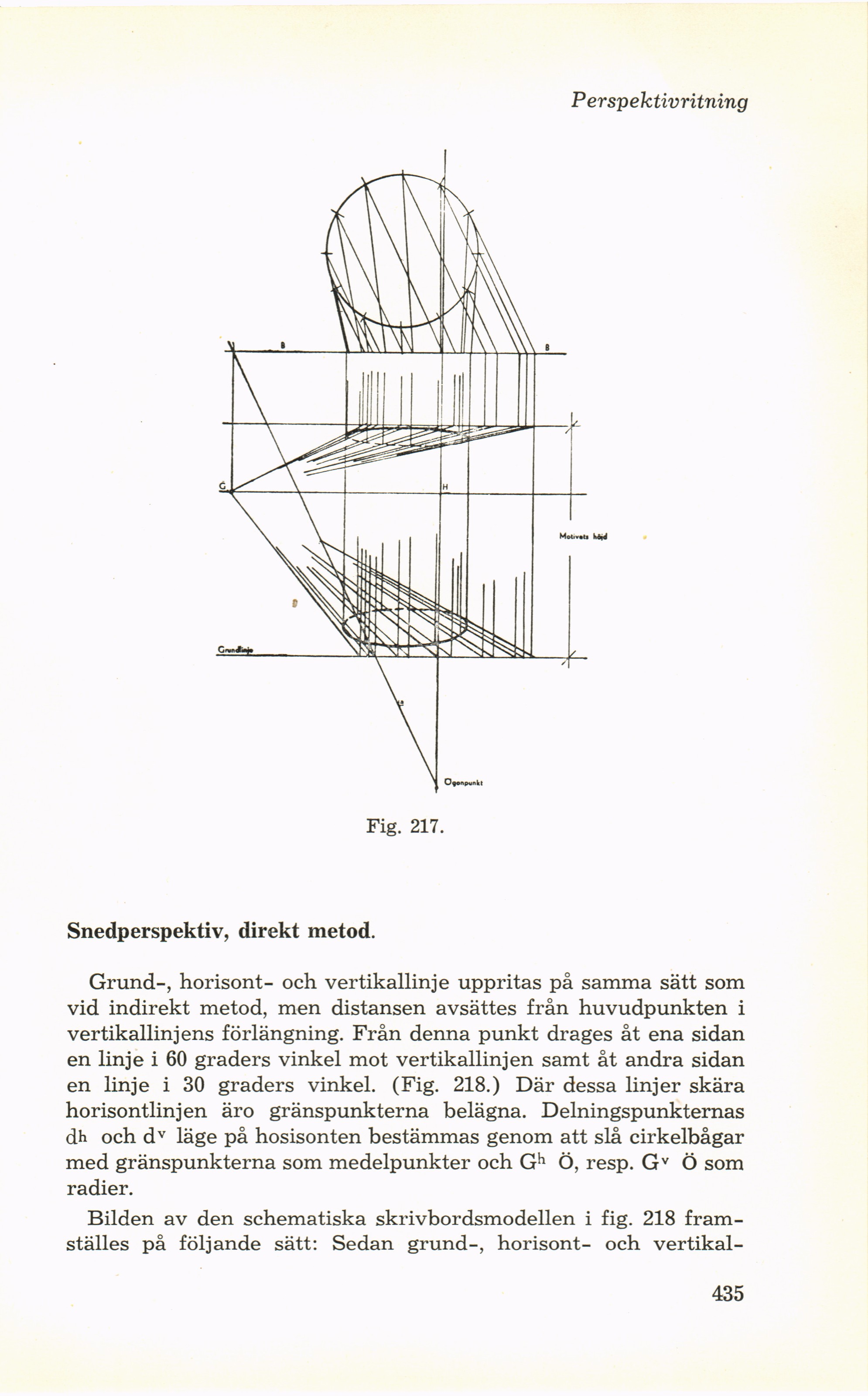

Fig. 217.
Snedperspektiv, direkt metod.
Grund-, horisont- och vertikallinje uppritas på samma sätt som
vid indirekt metod, men distansen avsättes från huvudpunkten i
vertikallinjens förlängning. Från denna punkt drages åt ena sidan
en linje i 60 graders vinkel mot vertikallinjen samt åt andra sidan
en linje i 30 graders vinkel. (Fig. 218.) Där dessa linjer skära
horisontlinjen äro gränspunkterna belägna. Delningspunkternas
dH och dv läge på hosisonten bestämmas genom att slå cirkelbågar
med gränspunkterna som medelpunkter och Gh Ö, resp. Gv Ö som
radier.
Bilden av den schematiska skrivbordsmodellen i fig. 218
framställes på följande sätt: Sedan grund-, horisont- och vertikal-
435
