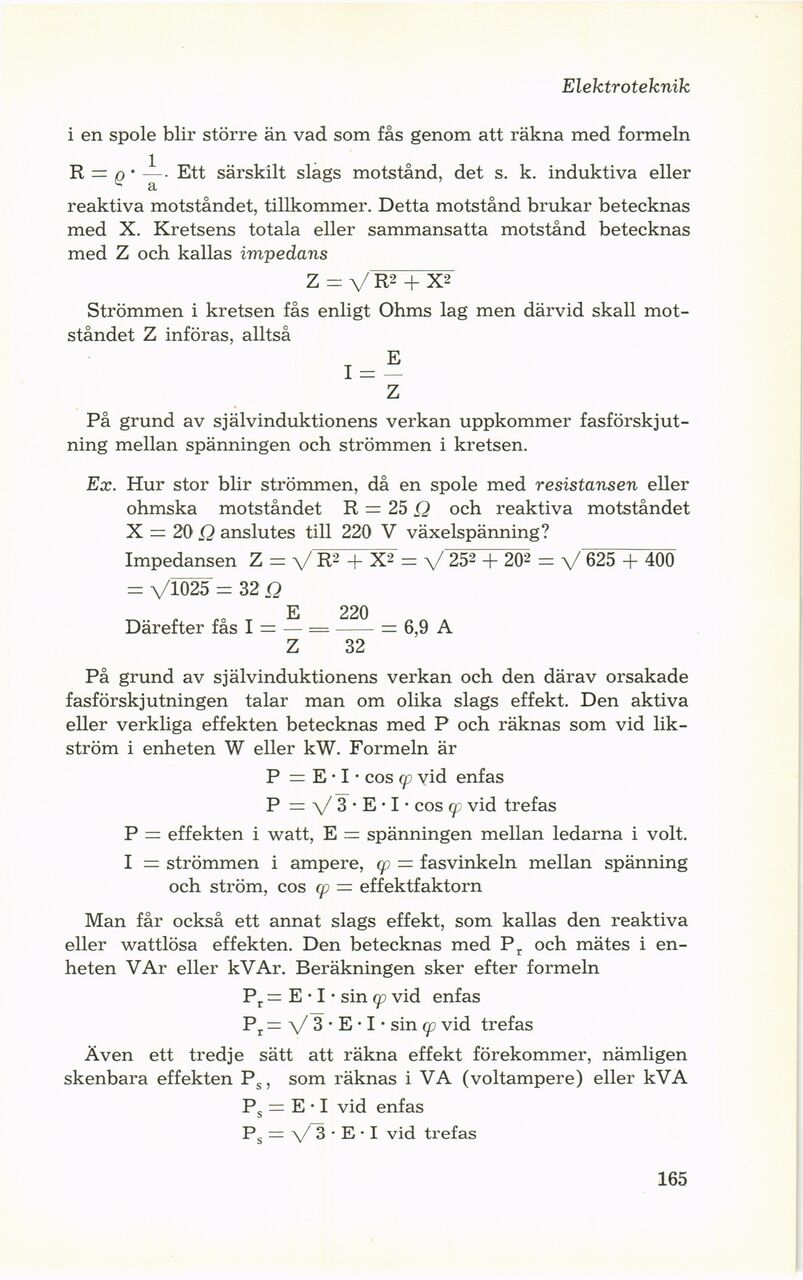

Elektroteknik
i en spole blir större än vad som fås genom att räkna med formeln
R = n’Ett särskilt slags motstånd, det s. k. induktiva eller
u a
reaktiva motståndet, tillkommer. Detta motstånd brukar betecknas
med X. Kretsens totala eller sammansatta motstånd betecknas
med Z och kallas impedans
Z = V R2 + X2
Strömmen i kretsen fås enligt Ohms lag men därvid skall
motståndet Z införas, alltså
Z
På grund av självinduktionens verkan uppkommer
fasförskjutning mellan spänningen och strömmen i kretsen.
Ex. Hur stor blir strömmen, då en spole med resistansen eller
ohmska motståndet R = 25 Q och reaktiva motståndet
X = 20 Q anslutes till 220 V växelspänning?
Impedansen Z = V R2 + X2 = V 252 + 202 = V 625 + 400
= V1Ö25 = 32 Q
E 220
Därefter fås I = — =-= 6,9 A
Z 32
På grund av självinduktionens verkan och den därav orsakade
fasförskjutningen talar man om olika slags effekt. Den aktiva
eller verkliga effekten betecknas med P och räknas som vid
likström i enheten W eller kW. Formeln är
P = E • I • eos cp vid enfas
P = V 3 • E • I • eos cp vid trefas
P = effekten i watt, E = spänningen mellan ledarna i voit.
I = strömmen i ampere, cp = fasvinkeln mellan spänning
och ström, eos cp = effektfaktorn
Man får också ett annat slags effekt, som kallas den reaktiva
eller wattlösa effekten. Den betecknas med Pr och mätes i
enheten VAr eller kV Ar. Beräkningen sker efter formeln
Pr = E • I • sin cp vid enfas
Pr = V 3 • E • I • sin cp vid trefas
Även ett tredje sätt att räkna effekt förekommer, nämligen
skenbara effekten Ps, som räknas i VA (voltampere) eller kVA
Ps = E • I vid enfas
Ps = V3 • E • I vid trefas
165
