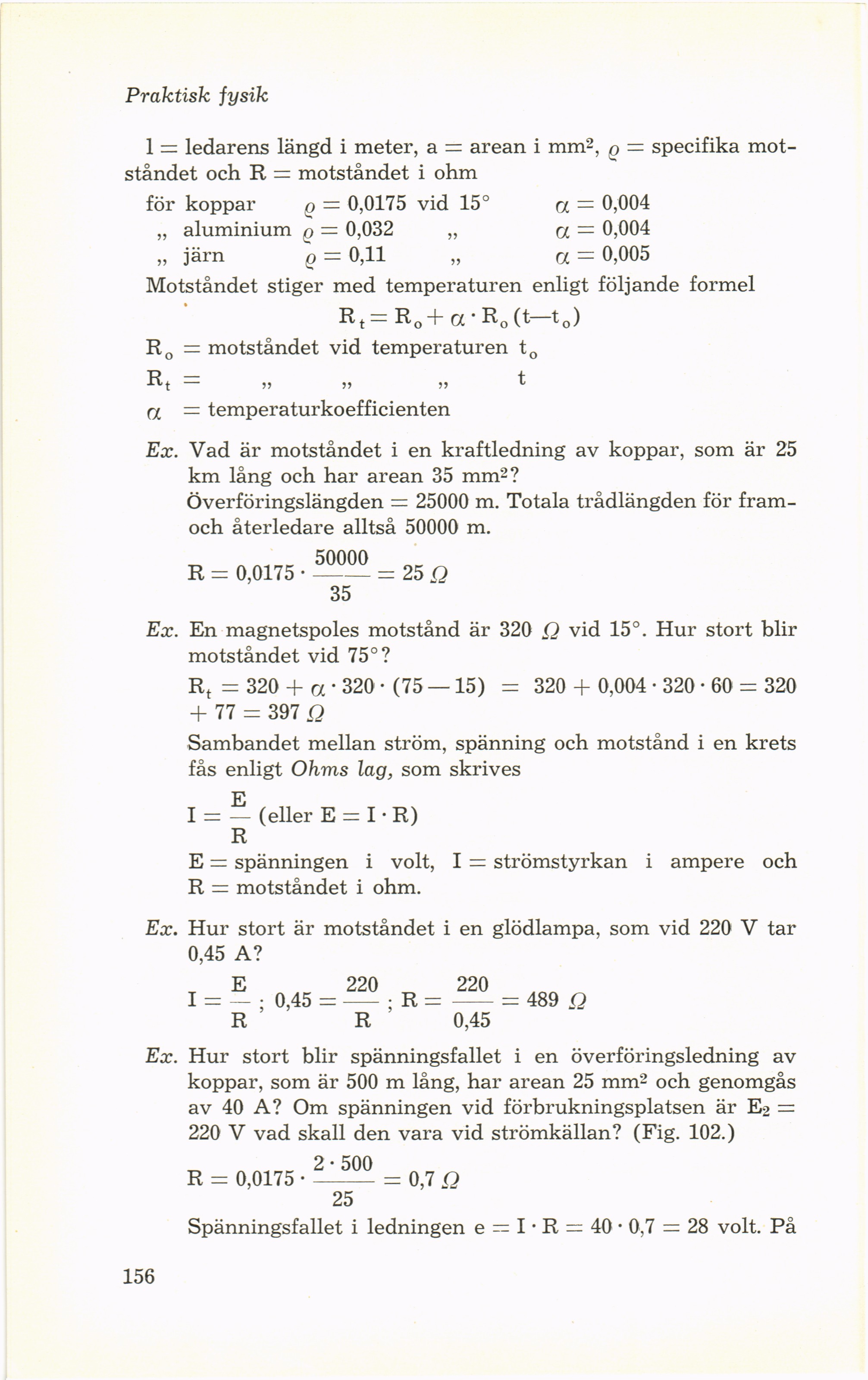

Full resolution (JPEG) - On this page / på denna sida - III. Fysik, av Nils Evermark - Elektroteknik - Några viktiga räknelagar vid likström
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Praktisk fysik
1 = ledarens längd i meter, a = arean i mm2, q = specifika
motståndet och R = motståndet i ohm
för koppar q = 0,0175 vid 15° a = 0,004
„ aluminium o = 0,032 „ a — 0,004
„ järn £ = 0,11 „ a = 0,005
Motståndet stiger med temperaturen enligt följande formel
Rt=R0+crR0(t-t0)
R0 = motståndet vid temperaturen t0
Rt — » " " ^
a = temperaturkoefficienten
Ex. Vad är motståndet i en kraftledning av koppar, som är 25
km lång och har arean 35 mm2?
Överföringslängden = 25000 m. Totala trådlängden för
fram-och återledare alltså 50000 m.
50000
R = 0,0175 •–= 25 Q
35
Ex. En magnetspoles motstånd är 320 Q vid 15°. Hur stort blir
motståndet vid 75°?
Rt = 320 + a • 320 • (75 —15) = 320 + 0,004 • 320 • 60 = 320
+ 77 = 397 Q
Sambandet mellan ström, spänning och motstånd i en krets
fås enligt Ohms lag, som skrives
I = — (eller E = I • R)
R
E = spänningen i voit, I = strömstyrkan i ampere och
R - motståndet i ohm.
Ex. Hur stort är motståndet i en glödlampa, som vid 220 V tar
0,45 A?
E 220 220
I = — ; 0,45 =-• R = -= 489 Q
R R 0,45
Ex. Hur stort blir spänningsfallet i en överföringsledning av
koppar, som är 500 m lång, har arean 25 mm2 och genomgås
av 40 A? Om spänningen vid förbrukningsplatsen är E2 =
220 V vad skall den vara vid strömkällan? (Fig. 102.)
2-500
R = 0,0175 •-= 0,7 Q
25
Spänningsfallet i ledningen e = I • R = 40 - 0,7 = 28 voit. På
156
