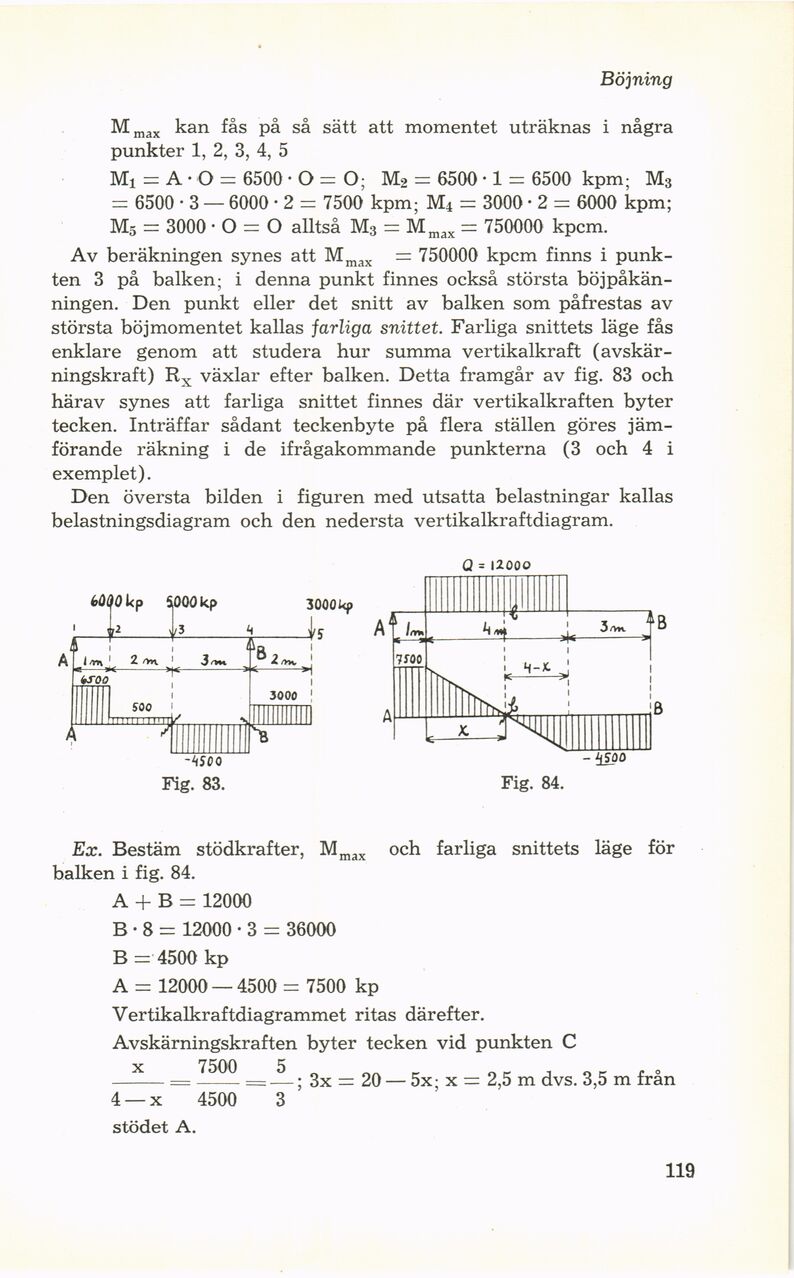

Böjning
Mmax kan fås på så sätt att momentet uträknas i några
punkter 1, 2, 3, 4, 5
Mi = A • O = 6500 • O = O; M2 = 6500 • 1 = 6500 kpm; M3
= 6500 • 3 — 6000 • 2 = 7500 kpm; M4 = 3000 • 2 = 6000 kpm;
M5 = 3000 - 0 = 0 alltså M3 = Mmax = 750000 kpcm.
Av beräkningen synes att Mmax = 750000 kpcm finns i
punkten 3 på balken; i denna punkt finnes också största
böjpåkän-ningen. Den punkt eller det snitt av balken som påfrestas av
största böj momentet kallas farliga snittet. Farliga snittets läge fås
enklare genom att studera hur summa vertikalkraft
(avskär-ningskraft) Rx växlar efter balken. Detta framgår av fig. 83 och
härav synes att farliga snittet finnes där vertikalkraften byter
tecken. Inträffar sådant teckenbyte på flera ställen göres
jämförande räkning i de ifrågakommande punkterna (3 och 4 i
exemplet).
Den översta bilden i figuren med utsatta belastningar kallas
belastningsdiagram och den nedersta vertikalkraftdiagram.
Q = I200O
Fig. 83.
- iSPO
Fig. 84.
Ex. Bestäm stödkrafter, Mmax och farliga snittets läge för
balken i fig. 84.
A + B = 12000
B • 8 = 12000 • 3 = 36000
B = 4500 kp
A = 12000 — 4500 = 7500 kp
Vertikalkraftdiagrammet ritas därefter.
Avskärningskraften byter tecken vid punkten C
x 7500 5 _ „ 0 e . _ _ , o
-=- ..—; 3x = 20 — 5x; x = 2,5 m dvs. 3,5 m fran
4 —x 4500 3
stödet A.
119
