Mekanik och hållfasthetslära
slagsverk. På grund av de många inverkande omständigheterna
kan ett tabellvärde endast anses vara ungefärligt. I jämvikts
-problem införas friktionskrafterna riktade i kontaktytornas plan
och mot den tänkta rörelseriktningen.

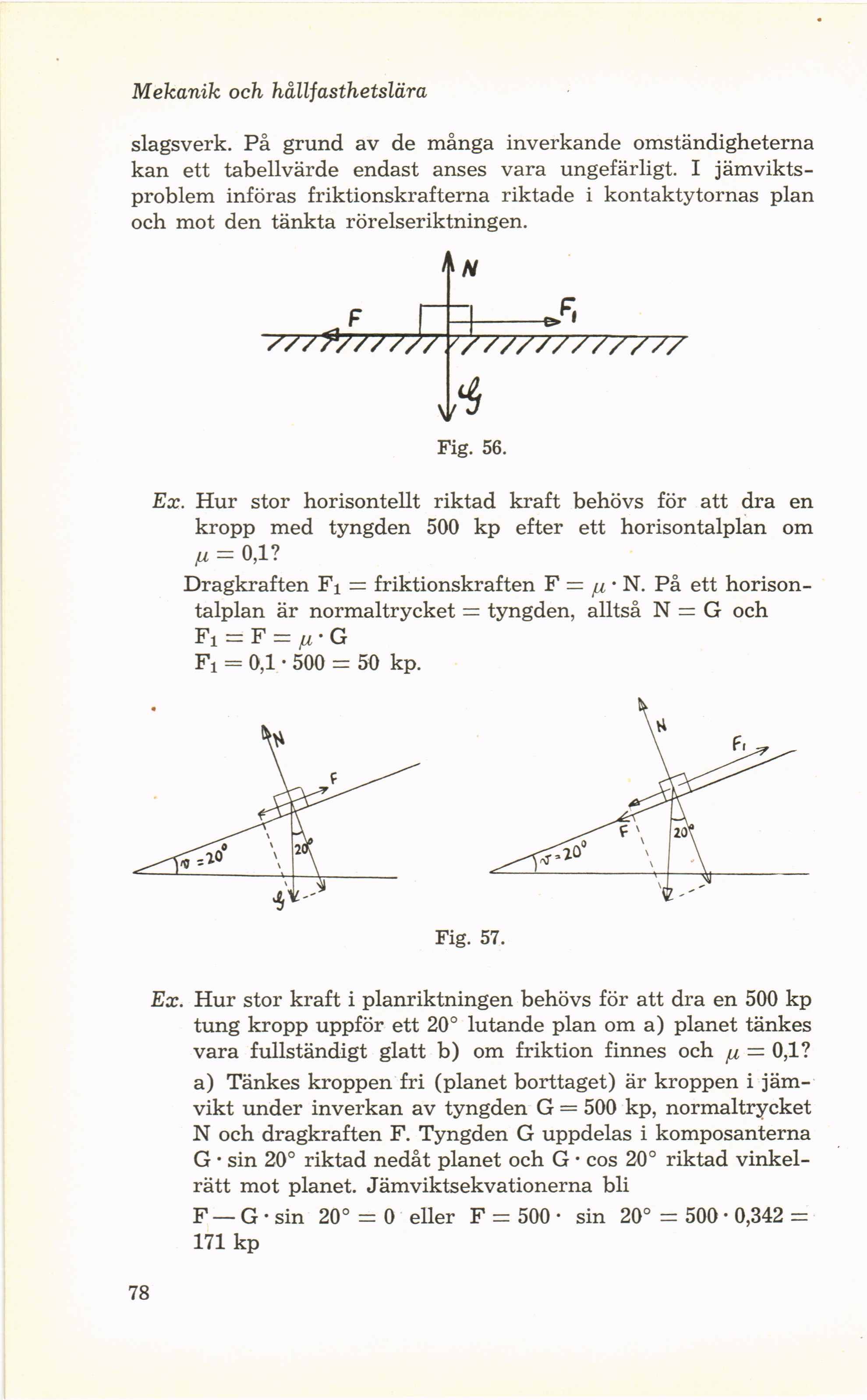

Fig. 56.
Ex. Hur stor horisontellt riktad kraft behövs för att dra en
kropp med tyngden 500 kp efter ett horisontalplan om
Ii = 0,1?
Dragkraften Fi = friktionskraften F = ^ • N. På ett
horisontalplan är normaltrycket = tyngden, alltså N = G och
Fi = F = n • G
Fi = 0,1 • 500 = 50 kp.
Fig. 57.
Ex. Hur stor kraft i planriktningen behövs för att dra en 500 kp
tung kropp uppför ett 20° lutande plan om a) planet tänkes
vara fullständigt glatt b) om friktion finnes och ^ = 0,1?
a) Tänkes kroppen fri (planet borttaget) är kroppen i
jämvikt under inverkan av tyngden G = 500 kp, normaltrycket
N och dragkraften F. Tyngden G uppdelas i komposanterna
G • sin 20° riktad nedåt planet och G • eos 20° riktad
vinkelrätt mot planet. Jämviktsekvationerna bli
F — G • sin 20° = 0 eller F = 500 • sin 20° = 500 • 0,342 =
171 kp
78
