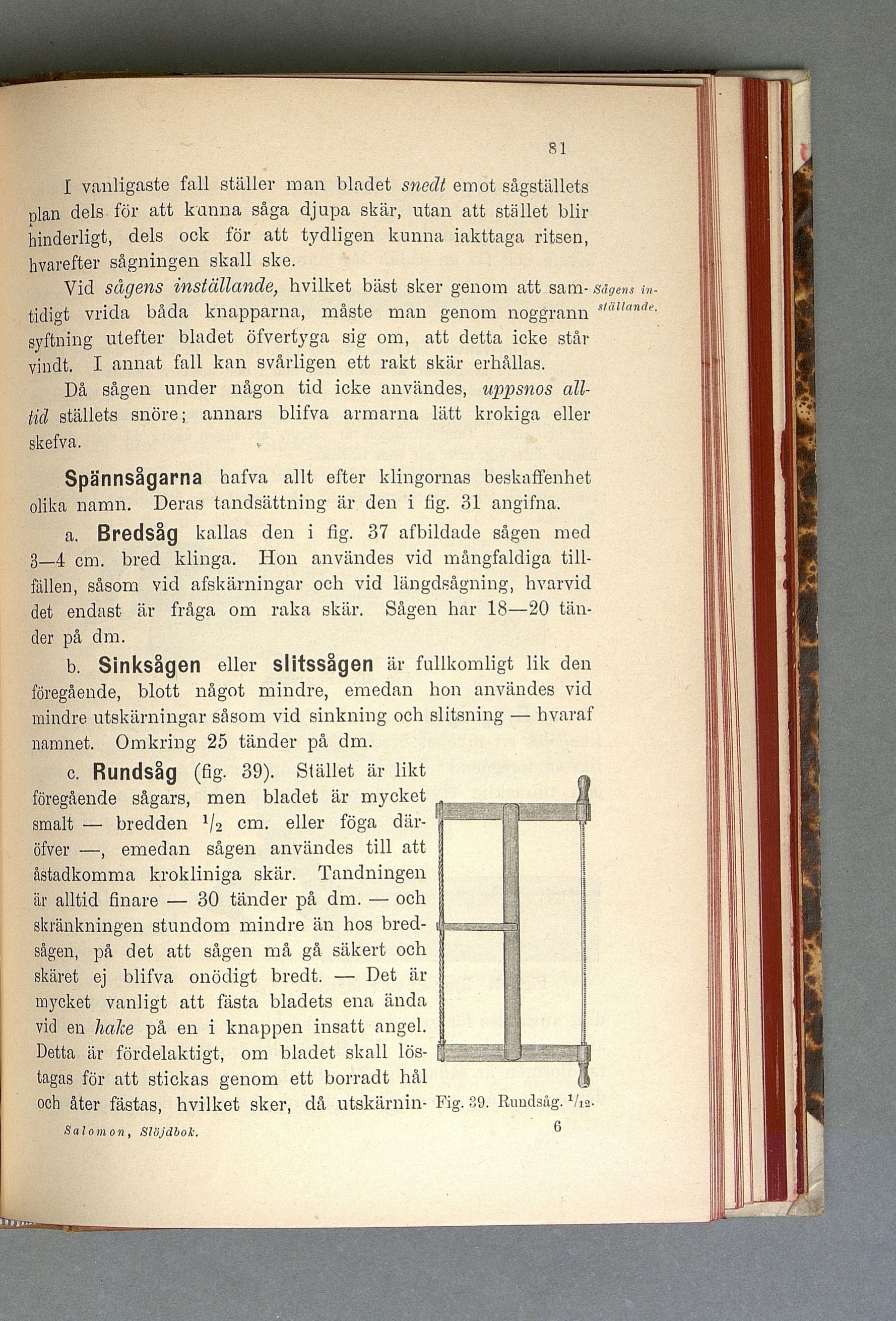

I vanligaste fall ställer m an bladet snedt emot sågställets
nian dels för att kanna såga djupa skär, utan att stället blir
hinderligt, dels ock för att tydligen kunna iakttaga ritsen,
hvarefter sågningen skall ske.
Vid sågens inställande, hvilket bäst sker genom att sam- Sågens in-
tidigt vrida båda knapparna, måste man genom noggrann sU
iU
ancle-
syftning utefter bladet öfvertyga sig om, att detta icke står
vindt. I annat fall kan svårligen ett rakt skär erhållas.
Då sågen under någon tid icke användes, uppsnos all-
tid ställets snöre; annars blifva arm arna lätt krokiga eller
skefva.
Späntisågarna hafva allt efter klingornas beskaffenhet
olika namn. Deras tandsättning är den i fig. 31 angifna.
a. Bredsåg kallas den i fig. 37 afbildade sågen med
3 _ 4 cm. bred klinga. Hon användes vid mångfaldiga till-
fällen, såsom vid afskärningar och vid längdsågning, hvarvid
det endast är fråga om raka skär. Sågen har 18—20 tän-
der på dm.
b. Sinksågen eller slitssågen är fullkomligt lik den
föregående, blott något mindre, emedan hon användes vid
mindre utskärningar såsom vid sinkning och slitsning ■
— hvaraf
namnet. Omkring 25 tänder på dm.
c. Rundsåg (fig. 39). Slället är likt
föregående sågars, men bladet är mycket
smalt — bredden Va cm. eller föga där-
öfver — , emedan sågen användes till att
åstadkomma krokliniga skär. Tandningen
är alltid finare — 30 tänder på dm. — och
skränkningen stundom mindre än hos bred-
sågen, på det att sågen må gå säkert och
skäret ej blifva onödigt bredt. — Det är
mycket vanligt att fästa bladets ena ända
vid en halce på en i knappen insatt angel.
Detta är fördelaktigt, om bladet skall lös-
tagas för att stickas genom ett borradt hål
och åter fästas, hvilket sker, då utskärnin- Fig. 39. Rimdsåg. Vis.
S a l o m o n t Slöjdbok.
n ’ j 1
:
