3 1 6 Bro er.
Broen blev efter 4 Aars Arbeide færdig i1850. Dens
hele Længde er omtrent 1500 Fod, hvoraf 900 Fod er frit spændt
mellem« de to nærmest Land staaende Brokar3 ved det midterste
lod nemlig Stephenson der blive et Spillerum af 8 Tommer
mellem Røret og Underlaget, og endnu har Røret ikke sunket
faa langt ned, at det hviler paa Muren Rørets Høide udven-
dig er omtrent 30 Fod, Bredden af det dobbelte Rør henved 15
Fod, og dets- Hvide over Havfladen er 127 Fod. Der medgik
over 200,000 Centner Smedejern, og Røret løftedes fra Flaa-
derne, hvorpaa det bragtes til Stedet, op til sin rette Stilling
ved Hjælp af hvdrauliske Presser

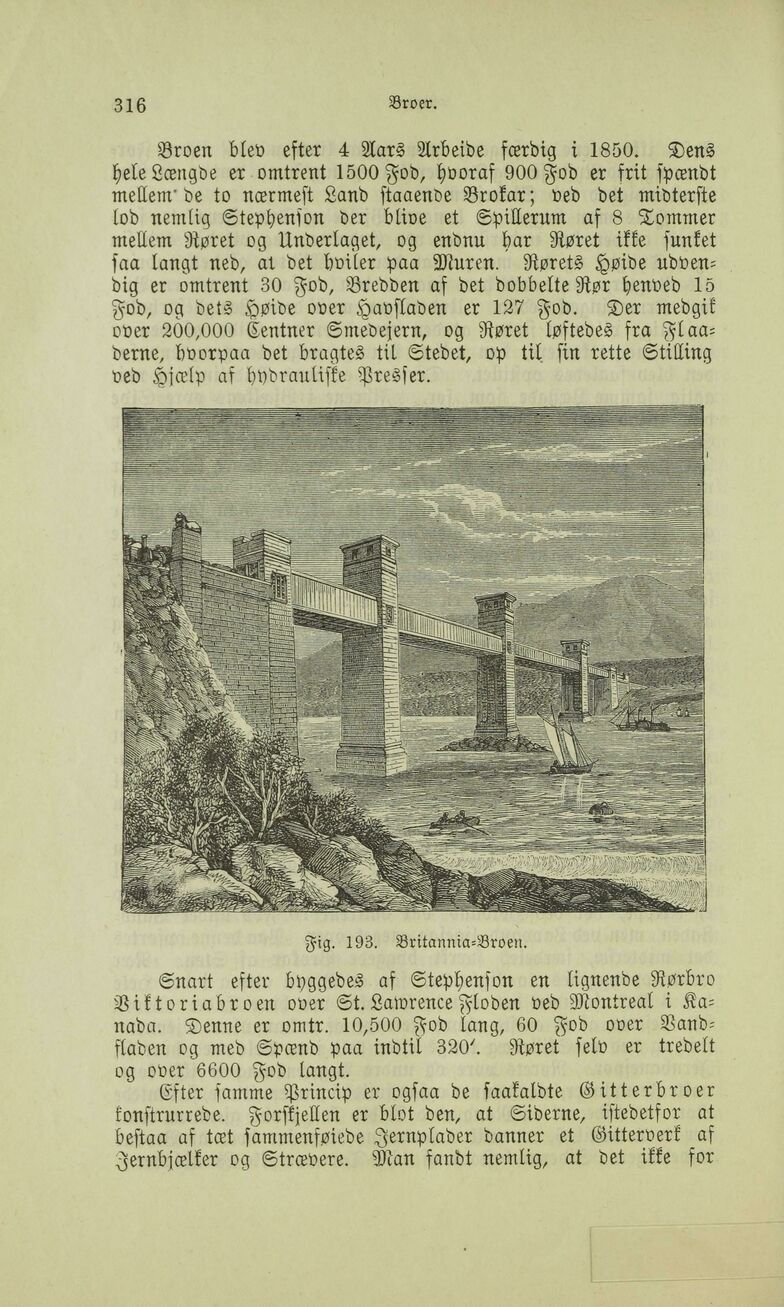

Fig. 193. Britannia-Broen.
Snart efter byggedes af Stephenfon en lignende Rørbro
Viktoriabroen over St.Lawrence Floden ved Montreal i Ka-
nada. Denne er omtr. 10,500 Fod lang, 60 Fod over Vand-
fladen og med Spænd paa indtil 320«. Røret selv er tredelt
og over 6600 Fod langt.
Efter samme Princip er ogsaa de saakaldte Gitterbroer
tonstrurrede. Forskjellen er blot den, at Siderne, istedetfor at
bestaa af tæt sammenføiede Jernplader danner et Gitterverk af
Jernbjælker og Strædere. Man fandt nemlig, at det ikke for
