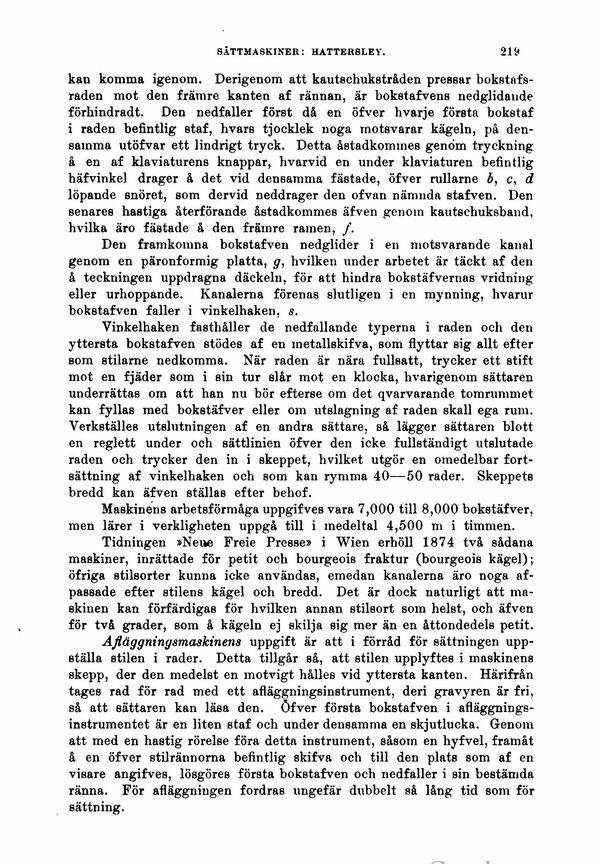

kan komma igenom. Derigenom att kautschukstråden pressar
bokstafs-raden mot den främre kanten af rännan, är bokstafvens nedglidande
förbindradt. Den nedfaller först då en öfver hvarje första bokstaf
i raden befintlig staf, hvars tjocklek noga motsvarar kägeln, på
densamma utöfvar ett lindrigt tryck. Detta åstadkommes genom tryckning
å en af klaviaturens knappar, hvarvid en under klaviaturen befintlig
häfvinkel drager å det vid densamma fästade, öfver rullarne b, c, d
löpande snöret, som dervid neddrager den ofvan nämnda stafven. Den
senares hastiga återförande åstadkommes äfven genom kautschuksband,
hvilka äro fästade å den främre ramen, /.
Den framkomna bokstafven nedglider i en motsvarande kanal
genom en päronformig platta, <7, hvilken under arbetet är täckt af den
å teckningen uppdragna däckeln, för att hindra bokstäfvernas vridning
eller urhoppande. Kanalerna förenas slutligen i en mynning, hvarur
bokstafven faller i vinkelhaken, s.
Vinkelhaken fasthåller de nedfallande typerna i raden och den
yttersta bokstafven stödes af en metallskifva, som flyttar sig allt efter
som stilarne nedkomma. När raden är nära fullsatt, trycker ett stift
mot en fjäder som i sin tur slår mot en klocka, hvarigenom sättaren
underrättas om att han nu bör efterse om det qvarvarande tomrummet
kan fyllas med bokstäfver eller om utslagning af raden skall ega rum.
Verkställes utslutningen af en andra sättare, så lägger sättaren blott
en regiett under och sättlinien öfver den icke fullständigt utslutade
raden och trycker den in i skeppet, hvilket utgör en omedelbar
fortsättning af vinkelhaken och som kan rymma 40—50 rader. Skeppets
bredd kan äfven ställas efter behof.
Maskinens arbetsförmåga uppgifves vara 7,000 till 8,000 bokstäfver,
men lärer i verkligheten uppgå till i medeltal 4,500 m i timmen.
Tidningen »Neue Freie Presse» i Wien erhöll 1874 två sådana
maskiner, inrättade för petit och bourgeois fraktur (bourgeois kägel);
öfriga stilsorter kunna icke användas, emedan kanalerna äro noga
af-passade efter stilens kägel och bredd. Det är dock naturligt att
maskinen kan förfärdigas för hvilken annan stilsort som helst, och äfven
för två grader, som å kägeln ej skilja sig mer än en åttondedels petit.
Afläggningsmaskinens uppgift är att i förråd för sättningen
uppställa stilen i rader. Detta tillgår så, att stilen upplyftes i maskinens
skepp, der den medelst en motvigt hålles vid yttersta kanten. Härifrån
tages rad för rad med ett afläggningsinstrument, deri gravyren är fri,
så att sättaren kan läsa den. Öfver första bokstafven i
afläggnings-instrumentet är en liten staf och under densamma en skjutlucka. Genom
att med en hastig rörelse föra detta instrument, såsom en hyfvel, framåt
å en öfver stilrännoma befintlig skifva och till den plats som af en
visare angifves, lösgöres första bokstafven och nedfaller i sin bestämda
ränna. För afläggningen fordras ungefär dubbelt så lång tid som för
sättning.
