nödvändigt att känna flera punkters inbördes höjdskillnad uti en större
eller mindre yta, såsom vid planeringar, ängsvattnings-anläggningar
o. d., hvarföre nu skall visas huru vid ett sådant yt-nivellement bör
förfaras.

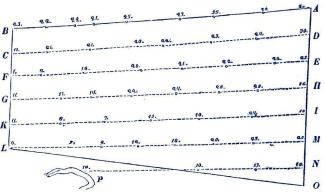

Låt ofvanstående fig. ABLO föreställa ett fält, som bör
nivelleras för fullständig kännedom om ytans läge i förhållande till
vattenspegeln i den närliggande floden P, på det man derigenom må
kunna utröna huru mycket på fältet hvarje punkt, som man vill
bestämma, ligger öfver eller under vattenytan, samt hvilka punkter af
fältet således, utan planeringsarbeten, skulle kunna bevattnas, och
huru man i följd deraf bör leda vattnet in öfver fältet (detta
sednare, som angår afvägningens tillämpning, kommer likväl först i det
följande att närmare beröras). Vid utsättandet af pålarne A, D, E
etc. i omkretsen, innan afvägningen börjar, måste man rätta sig
efter omständigheterna, så att då en större lokal är i fråga, då
oftast noggrannare mindre nivelleringar sedermera åter måste äga
rum, distancerna tagas större, men vid mindre böra dessa distancer
ej vara betydligare än 5 till högst 20 alnar. Man låter derefter
först, t. ex. uti A och B, uppsätta raka stakar, och mellan desse,
eller uti linien AB, inrikta pålar, allt i mon som marken uti
densamma märkbart höjer eller sänker sig, hvilka sedermera komma
att afvägas (mellanrummen böra i allmänhet, äfven der man tycker
marken vara horizontel, ej gerna vara större än 5 alnar). På
samma sätt förfar man uti linierne DC, EF etc., och slutligen afmäter
man fältet, om sådant ej förut skett, och markerar med detsamma
hvarje utsatt påle å kartan, hvilken sednare upprättas i mon af
lokalens storlek uti någon så stor scala, som möjligen erfordras
(t. ex. enkla eller dubbla tomtscalan). Sedan planritningen sålunda
blifvit färdig, nivellerar man hvarje linie för sig uti en eller flera
stationer (eller ock flera linier uti en enda station) enligt hvad
omständigheterna medgifva, och hänföras derefter alla observerade
punkter inom en och samma linie till horizontal-linien genom
begynnelsepunkten (som sålunda sättes = 0), på sätt följande tabeller utvisa:
| Linien AB. | | Linien CD. | | Linien EF. | | Linien GH. |
| A = 57 = | 0 = | 26 | | C = 42 = | 0 = | 11 | | E = 55 = | 0 = | 25 | | G = | 42 | = 0 = | 11 |
| 60 – | 3 = | 29 | | 52 – | 10 = | 21 | | 50 + | 5 = | 20 | 48 | – 6 = | 17 |
| 66 – | 9 = | 35 | | 52 – | 10 = | 21 | | 52 + | 3 = | 22 | 45 | – 3 = | 14 |
| 58 – | 1 = | 27 | | 51 – | 9 = | 20 | | 51 + | 4 = | 21 | 53 | – 11 = | 22 |
| 56 + | 1 = | 25 | | 53 – | 11 = | 22 | | 56 – | 1 = | 26 | 55 | – 13 = | 24 |
| 52 + | 5 = | 21 | | 54 – | 12 = | 23 | | 48 + | 7 = | 18 | 51 | – 9 = | 20 |
| 53 + | 4 = | 22 | | 58 – | 16 = | 27 | | 34 + | 21 = | 4 | 51 | – 9 = | 20 |
| 53 + | 4 = | 22 | | D = 61 – | 19 = | 30 | | F = 31 + | 24 = | 1 | | H = | 47 | – 5 = | 16 |
| B = 54 + | 3 = | 23 | |
|
| Linien IK. | | Linien LM. | Linien N - Vattenspeg. | | Omkr. nivellerad. |
| I = 50 = | 0 = | 18 | | L = 39 = | 0 = | 9 | | N = 50 – | 0 = | 18 | | P = | 42 | = 0 = | 10 |
| 56 – | 6 = | 24 | | 35 + | 4 = | 5 | | 49 + | 1 = | 17 | | O = | 55 | – 13 = | 23 |
| 51 – | 1 = | 19 | | 39 – | 0 = | 9 | | 42 + | 8 = | 10 | | N = | 50 | – 8 = | 18 |
| 45 + | 5 = | 13 | | 42 – | 3 = | 12 | Vattensp. 42 + | 8 = | 10 | | M = | 52 | – 10 = | 20 |
| 39 + | 11 = | 7 | | 48 – | 9 = | 18 | I = | 50 | – 8 = | 18 |
| 40 + | 10 = | 8 | | 50 – | 11 = | 20 | H = | 48
47 | } – 6 = | 16 |
| K = 43 + | 7 = | 11 | | 55 – | 16 = | 25 | E = | 56 | – 15 = | 25 |
| M = 50 – | 11 = | 20 | D = | 61 | – 20 = | 30 |
| A = | 57 | – 16 = | 26 |
| B = | 54 | – 13 = | 23 |
| C = | 42 | – 1 = | 11 |
| F = | 32 | + 9 = | 1 |
| G = | 42 | – 1 = | 11 |
| K = | 42 | – 1 = | 11 |
| L = | 40 | + 1 = | 9 |
Vid nivellering af omkretsen har instrumentet blifvit flyttadt
efter observation af punkten H, hvilken punkt derefter ånyo
undersökes på sätt förut blifvit uti längd-nivellementet visadt. Emedan
här nu egentligen är fråga om att finna hvarje observerad punkts på
fältet höjd öfver eller djup under vattenytan P, så sättes derföre
i omkrets-nivellementets profil-kolumn denna punkt = 0, och de öfrige
[1] Rättelse: Alla siffror böra motsvara de i tabellerna upptagne
