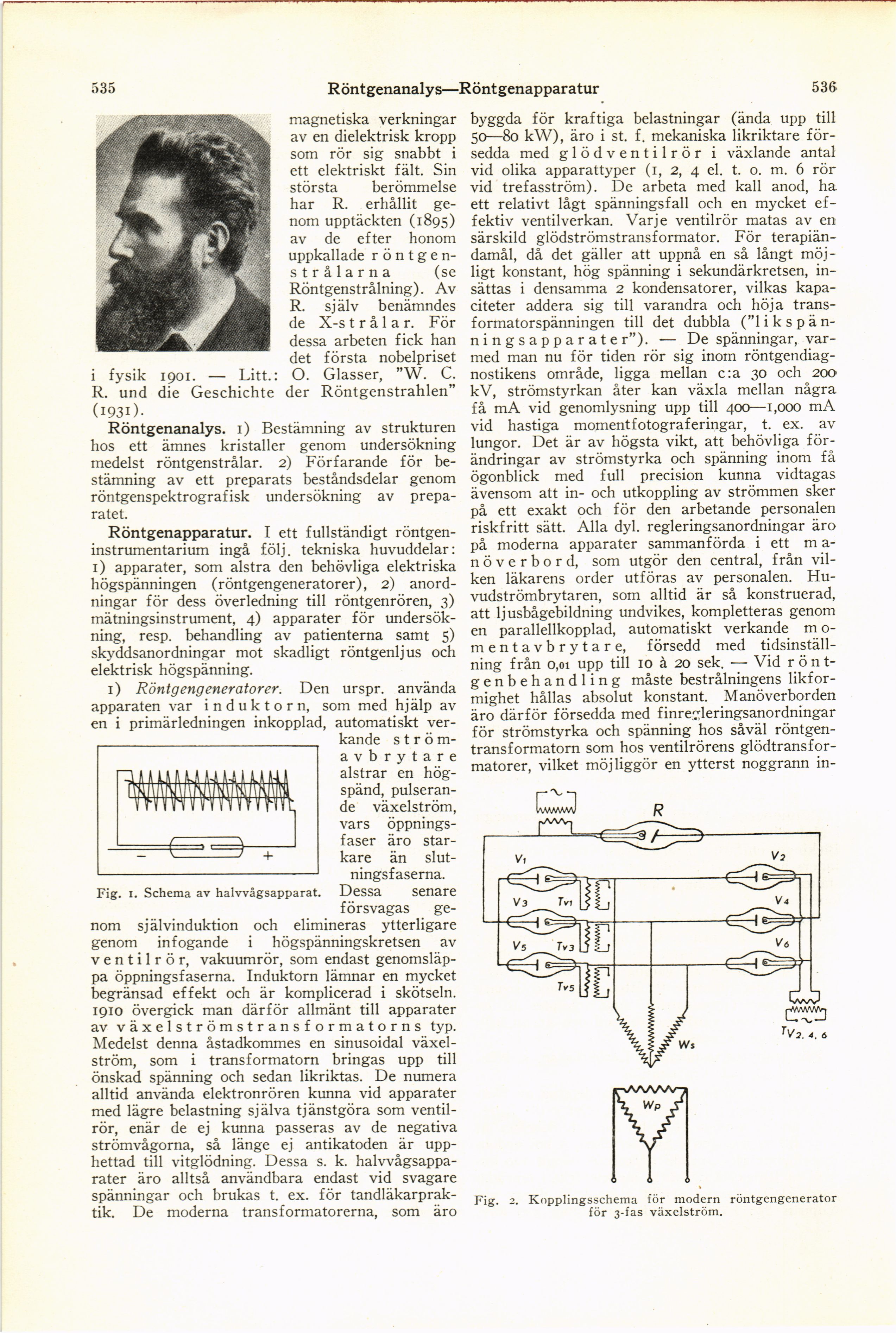

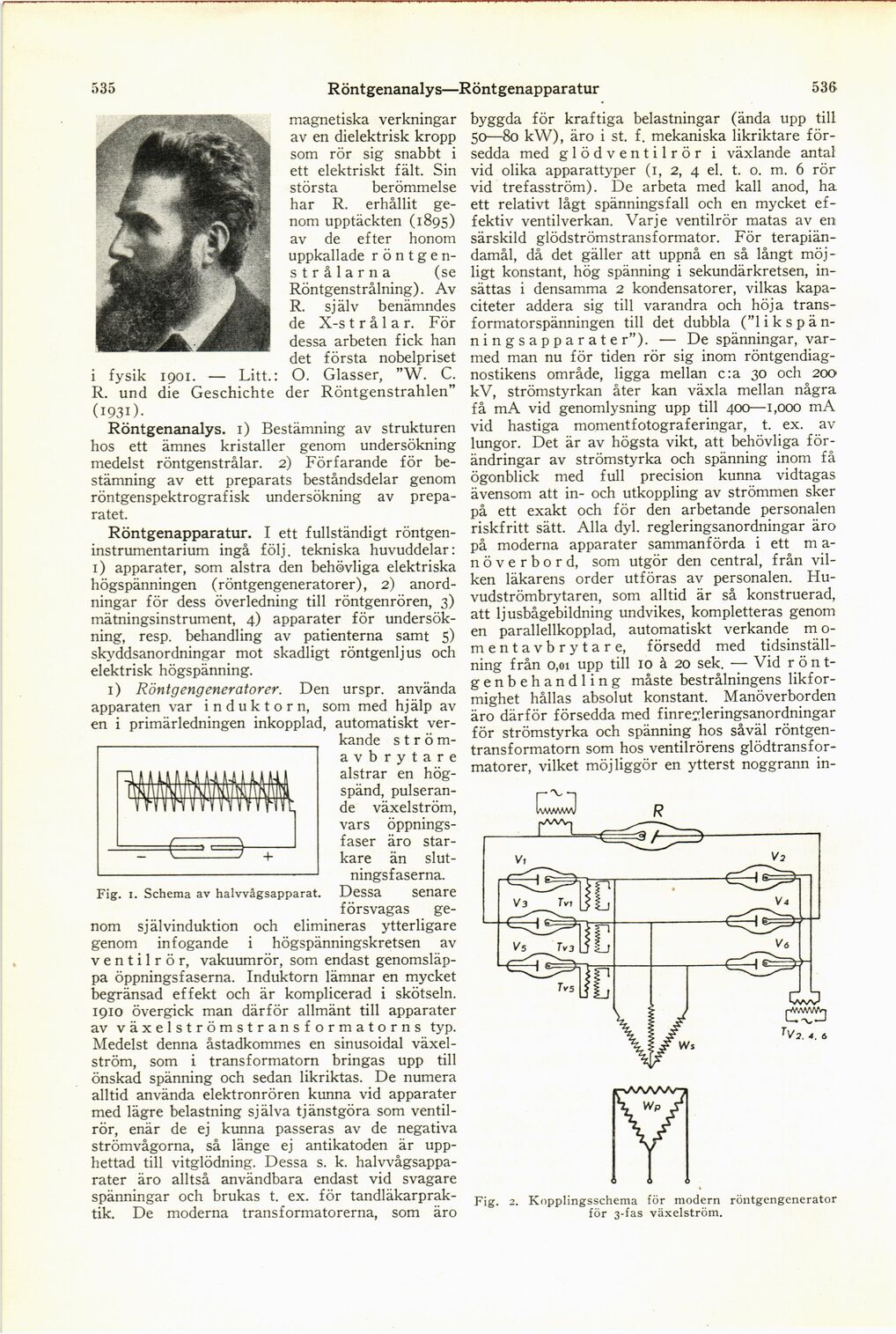

535
Röntgenanalys—Röntgenapparatur
536
magnetiska verkningar
av en dielektrisk kropp
som rör sig snabbt i
ett elektriskt fält. Sin
största berömmelse
har R. erhållit ge-
nom upptäckten (1895)
av de efter honom
uppkallade röntgen-
strålarna (se
Röntgenstrålning). Av
R. sj älv benämndes
de X-s trålar. För
dessa arbeten fick han
det första nobelpriset
i fysik 1901. — Litt.: O. Glasser, ”W. C.
R. und die Geschichte der Röntgenstrahlen”
(i93i).
Röntgenanalys. 1) Bestämning av strukturen
hos ett ämnes kristaller genom undersökning
medelst röntgenstrålar. 2) Förfarande för be-
stämning av ett preparats beståndsdelar genom
röntgenspektrografisk undersökning av prepa-
ratet.
Röntgenapparatur. I ett fullständigt röntgen-
instrumentarium ingå följ, tekniska huvuddelar:
1) apparater, som alstra den behövliga elektriska
högspänningen (röntgengeneratorer), 2) anord-
ningar för dess överledning till röntgenrören, 3)
mätningsinstrument, 4) apparater för undersök-
ning, resp, behandling av patienterna samt 5)
skyddsanordningar mot skadligt röntgenljus och
elektrisk högspänning.
1) Röntgengeneratorer. Den urspr. använda
apparaten var induktorn, som med hjälp av
en i primärledningen inkopplad, automatiskt ver-
kande ström-
avbrytare
alstrar en hög-
spänd, pulseran-
de växelström,
vars öppnings-
faser äro star-
kare än slut-
ningsfaserna.
Dessa senare
försvagas ge-
nom s j älvinduktion och elimineras ytterligare
genom infogande i högspänningskretsen av
ventilrör, vakuumrör, som endast genomsläp-
pa öppningsfaserna. Induktorn lämnar en mycket
begränsad effekt och är komplicerad i skötseln.
1910 övergick man därför allmänt till apparater
av växelströmstransformatorns typ.
Medelst denna åstadkommes en sinusoidal växel-
ström, som i transformatorn bringas upp till
önskad spänning och sedan likriktas. De numera
alltid använda elektronrören kunna vid apparater
med lägre belastning själva tjänstgöra som ventil-
rör, enär de ej kunna passeras av de negativa
strömvågorna, så länge ej antikatoden är upp-
hettad till vitglödning. Dessa s. k. halvvågsappa-
rater äro alltså användbara endast vid svagare
spänningar och brukas t. ex. för tandläkarprak-
tik. De moderna transformatorerna, som äro
byggda för kraftiga belastningar (ända upp till
50—80 kW), äro i st. f. mekaniska likriktare för-
sedda med glödventilrör i växlande antal
vid olika apparattyper (1, 2, 4 el. t. o. m. 6 rör
vid trefasström). De arbeta med kall anod, ha
ett relativt lågt spänningsfall och en mycket ef-
fektiv ventilverkan. Varje ventilrör matas av en
särskild glödströmstransformator. För terapiän-
damål, då det gäller att uppnå en så långt möj-
ligt konstant, hög spänning i sekundärkretsen, in-
sättas i densamma 2 kondensatorer, vilkas kapa-
citeter addera sig till varandra och höja trans-
formatorspänningen till det dubbla (”1 i k s p ä n-
ningsapparate r”). — De spänningar, var-
med man nu för tiden rör sig inom röntgendiag-
nostikens område, ligga mellan c:a 30 och 200
kV, strömstyrkan åter kan växla mellan några
få mA vid genomlysning upp till 400—-1,000 mA
vid hastiga momentfotograferingar, t. ex. av
lungor. Det är av högsta vikt, att behövliga för-
ändringar av strömstyrka och spänning inom få
ögonblick med full precision kunna vidtagas
ävensom att in- och utkoppling av strömmen sker
på ett exakt och för den arbetande personalen
riskfritt sätt. Alla dyl. regleringsanordningar äro
på moderna apparater sammanförda i ett m a-
nö ve r bo r d, som utgör den central, från vil-
ken läkarens order utföras av personalen. Hu-
vudströmbrytaren, som alltid är så konstruerad,
att ljusbågebildning undvikes, kompletteras genom
en parallellkopplad, automatiskt verkande m o-
m en t a vb r y t a r e, försedd med tidsinställ-
ning från 0,01 upp till 10 å 20 sek. — Vid rönt-
genbehandling måste bestrålningens likfor-
mighet hållas absolut konstant. Manöverborden
äro därför försedda med finregleringsanordningar
för strömstyrka och spänning hos såväl röntgen-
transformatorn som hos ventilrörens glödtransfor-
matorer, vilket möjliggör en ytterst noggrann in-
Fig. 2. Kopplingsschema för modern röntgengenerator
för 3-fas växelström.
Fig. 1. Schema av halvvågsapparat.
