585
Gängning
586

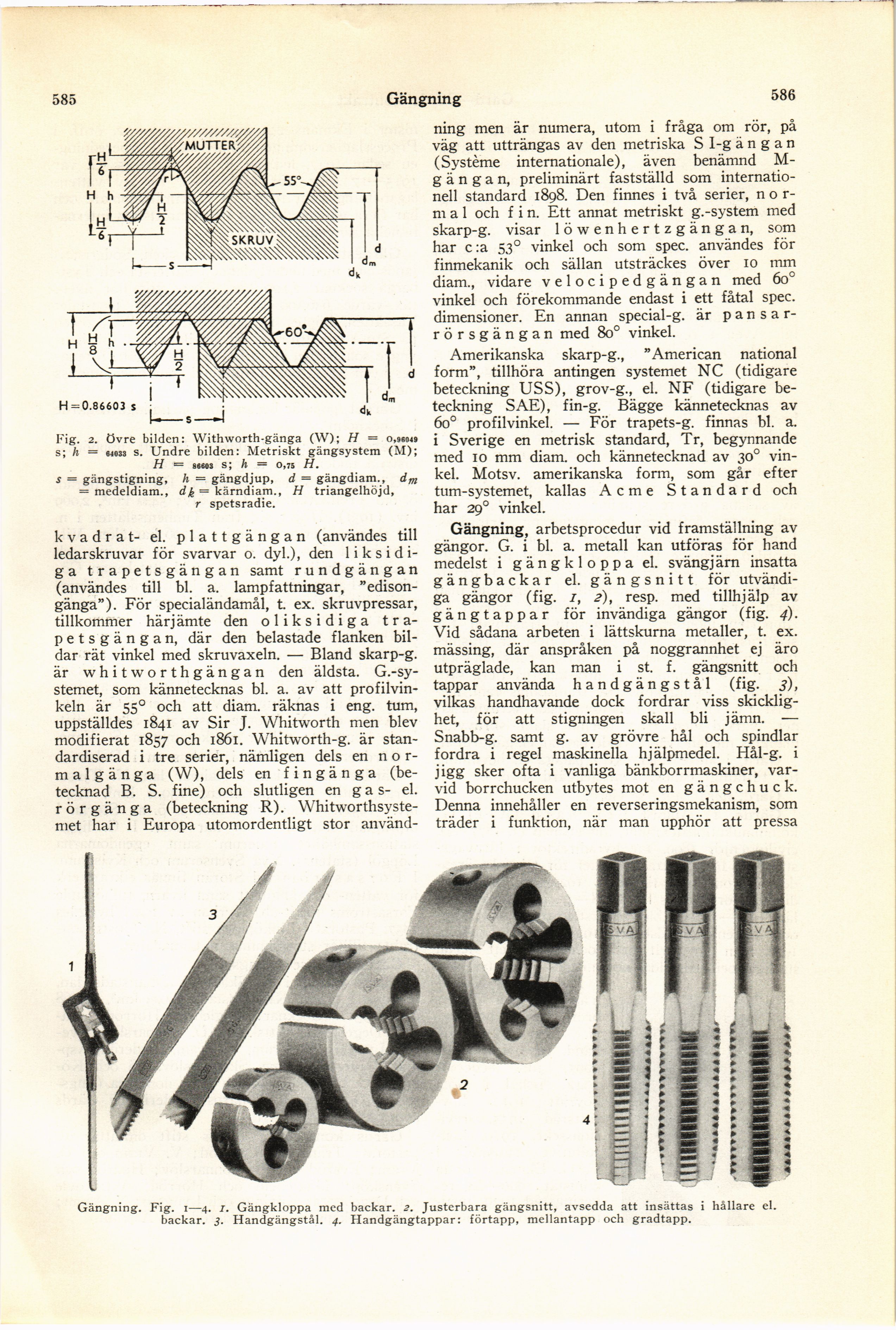

Fig. 2. Övre bilden: Withworth-gänga (W); H = o,9604s
s; h = sms s. Undre bilden: Metriskt gängsystem (M);
H — 66603 s; h - 0,75 H.
s = gängstigning, h = gängdjup, d = gängdiam., dm
= medeldiam., dk = kärndiam., H triangelhöjd,
r spetsradie.
kvadrat- el. plattgängan (användes till
ledarskruvar för svarvar o. dyl.), den
liksidi-ga trapetsgängan samt rundgängan
(användes till bl. a. lampfattningar,
”edison-gänga”). För specialändamål, t. ex. skruvpressar,
tillkommer härjämte den oliksidiga
trapetsgängan, där den belastade flanken
bildar rät vinkel med skruvaxeln. — Bland skarp-g.
är whitworthgängan den äldsta.
G.-sy-stemet, som kännetecknas bl. a. av att
profilvinkeln är 55° och att diam, räknas i eng. tum,
uppställdes 1841 av Sir J. Whitworth men blev
modifierat 1857 och 1861. Whitworth-g. är
standardiserad i tre serier, nämligen dels en n o
r-m al gänga (W), dels en fingänga
(betecknad B. S. fine) och slutligen en gas- el.
rörgänga (beteckning R).
Whitworthsyste-met har i Europa utomordentligt stor
använd
ning men är numera, utom i fråga om rör, på
väg att utträngas av den metriska S 1-g ä n g a n
(Système Internationale), även benämnd
M-g ä n g a n, preliminärt fastställd som
internationell standard 1898. Den finnes i två serier, n o
r-m a 1 och f i n. Ett annat metriskt g.-system med
skarp-g. visar löwenhertzgängan, som
har c:a 530 vinkel och som spec. användes för
finmekanik och sällan utsträckes över 10 mm
diam., vidare velocipedgängan med 6o°
vinkel och förekommande endast i ett fåtal spec.
dimensioner. En annan special-g. är p a n s a
r-rörsgängan med 8o° vinkel.
Amerikanska skarp-g., ”American national
form”, tillhöra antingen systemet NC (tidigare
beteckning USS), grov-g., el. NF (tidigare
beteckning SAE), fin-g. Bägge kännetecknas av
6o° profilvinkel. — För trapets-g. finnas bl. a.
i Sverige en metrisk standard, Tr, begynnande
med 10 mm diam, och kännetecknad av 300
vinkel. Motsv. amerikanska form, som går efter
tum-systemet, kallas Acme Standard och
har 290 vinkel.
Gängning, arbetsprocedur vid framställning av
gängor. G. i bl. a. metall kan utföras för hand
medelst i gängkloppa el. svängjärn insatta
gängbackar el. gängsnitt för
utvändi-ga gängor (fig. 1, 2), resp, med tillhjälp av
gängtappar för invändiga gängor (fig. 4).
Vid sådana arbeten i lättskurna metaller, t. ex.
mässing, där anspråken på noggrannhet ej äro
utpräglade, kan man i st. f. gängsnitt och
tappar använda handgängstål (fig. 3),
vilkas handhavande dock fordrar viss
skicklighet, för att stigningen skall bli jämn. —
Snabb-g. samt g. av grövre hål och spindlar
fordra i regel maskinella hjälpmedel. Hål-g. i
jigg sker ofta i vanliga bänkborrmaskiner,
varvid borrchucken utbytes mot en gängchuck.
Denna innehåller en reverseringsmekanism, som
träder i funktion, när man upphör att pressa
Gängning. Fig. i—4. 1. Gängkloppa med backar. 2. Justerbara gängsnitt, avsedda att insättas i hållare el.
backar. 3. Handgängstål. 4. Handgängtappar: förtapp, mellantapp och gradtapp.
