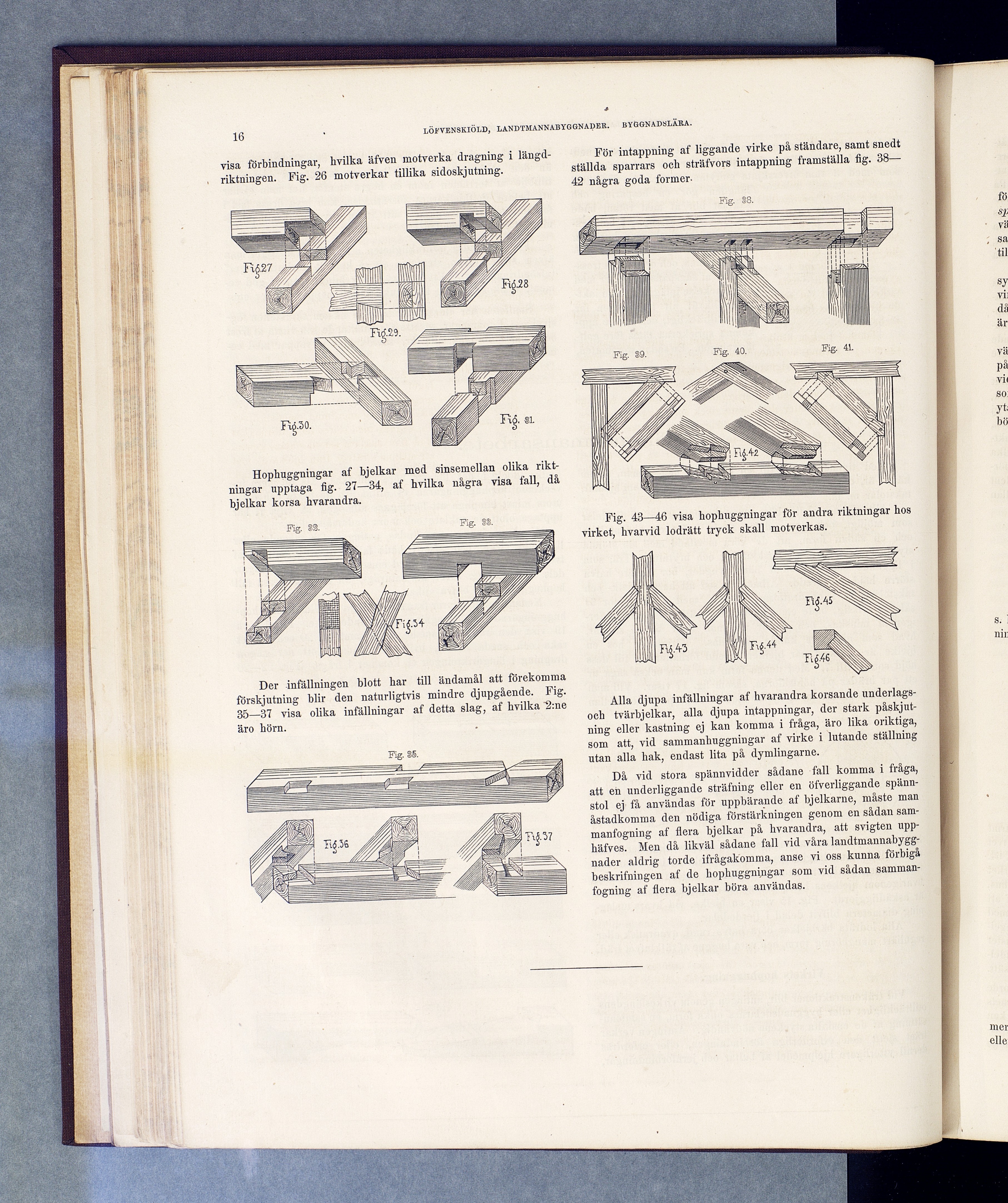

visa förbindningar, kvilka äfven motverka dragning i längd- För intappning af liggande virke på ständare, samt snedt
riktningen. Fig. 26 motverkar tillika sidoskjutning. ställda sparrars och sträfvors intappning framställa tig. 38—
42 några goda former-
Fig. §8.
Fig. 89.
Fig. 40.
Fig. 41.
Hop huggningar af bjelkar med sinsemellan olika
riktningar upptaga fig. 27—-34, af hvilka några visa fall, då
hjelkar korsa hvarandra.
Der infällningen blott har till ändamål att förekomma
förskjutning blir den naturligtvis mindre djupgående. Fig.
35—37 visa olika infållningar af detta slag, af hvilka 2:ne
äro hörn.
Fig. 8S.
Fig. 43—46 visa hophuggningar för andra riktningar hos
virket, hvarvid lodrätt tryck skall motverkas.
Alla djupa infällningar af hvarandra korsande
underlags-och tvärbjelkar, alla djupa intappningar, der stark
påskjut-ning eller kastning ej kan komma i fråga, äro lika oriktiga,
som att, vid sammanhuggningar af virke i lutande ställning
utan alla hak, endast lita på dymlingarne.
Då vid stora spännvidder sådane fall komma i fråga,
att en underliggande sträfning eller en öfverliggande
spänn-stol ej få användas för uppbärande af bjelkarne, måste man
åstadkomma den nödiga förstärkningen genom en sådan
sam-manfogning af flera bjelkar på hvarandra, att svigten
upp-häfves. Men då likväl sådane fall vid våra
landtmannabygg-nader aldrig torde ifrågakomma, anse vi oss kunna förbigå
beskrifningen af de hophuggningar som vid sådan
samman-fogning af flera bjelkar böra användas.
