Såg -
svansen den s. k. sågkamraten, en spiralfjäder, vars
ena ände fästes i sågens handtag och den andra medelst
en krok i trädet. Apparaten hjälper att draga sågen,
då denna vid framskjutandet skär. Då S. drages
tillbaka, spännes fjädern. Vid ali kapning har bågsågen
Fig. 7
e
— ~ t
i 9

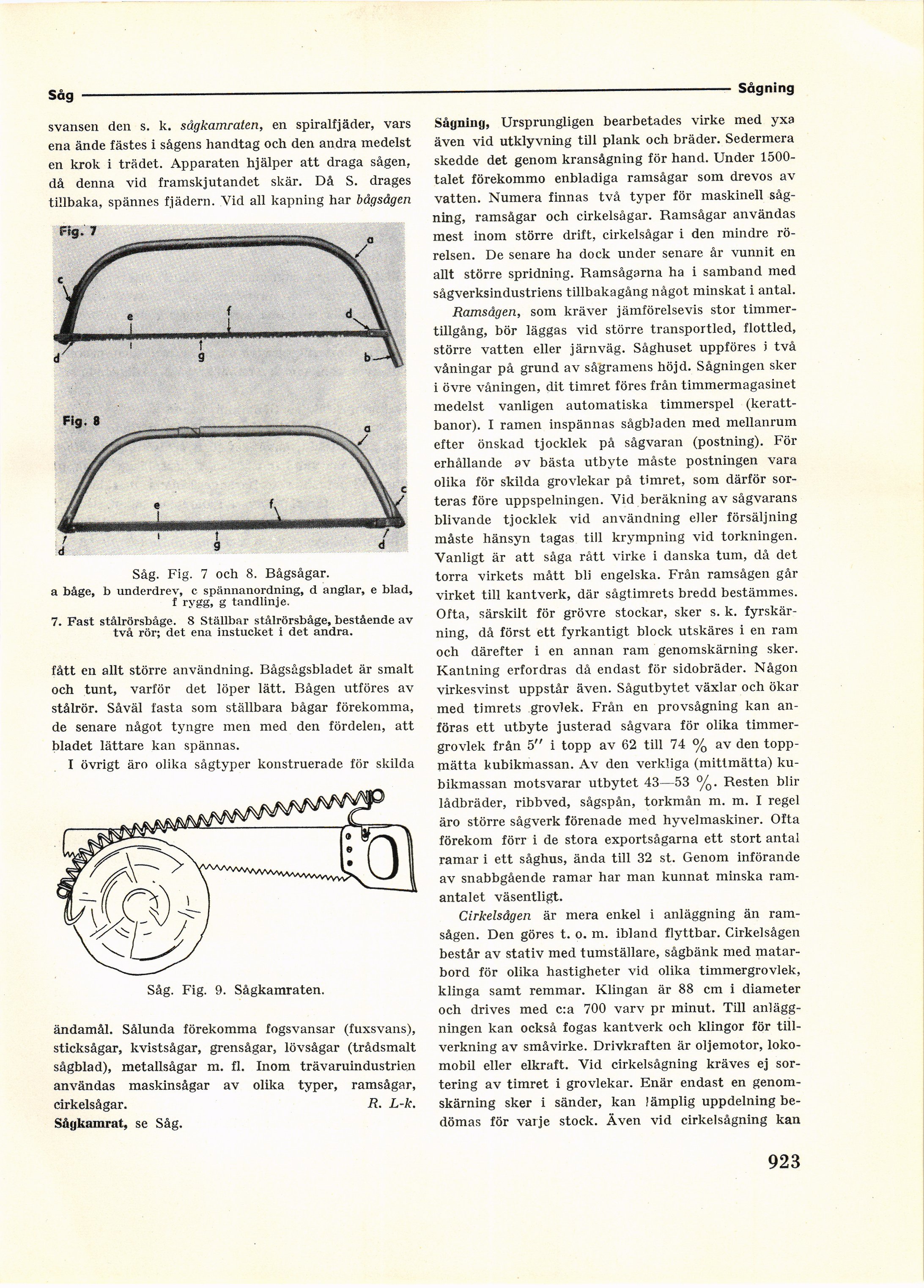

Såg. Fig. 7 och 8. Bågsågar.
a båge, b underdrev, c spännanordning, d anglar, e blad,
f rygg, g tandlinje.
7. Fast stålrörsbåge. 8 Ställbar stålrörsbåge, bestående av
två rör; det ena instucket i det andra.
fått en allt större användning. Bågsågsbladet är smalt
och tunt, varför det löper lätt. Bågen utföres av
stålrör. Såväl fasta som ställbara bågar förekomma,
de senare något tyngre men med den fördelen, att
bladet lättare kan spännas.
I övrigt äro olika sågtyper konstruerade för skilda
Såg. Fig. 9. Sågkamraten.
ändamål. Sålunda förekomma fogsvansar (fuxsvans),
sticksågar, kvistsågar, grensågar, lövsågar (trådsmalt
sågblad), metallsågar m. fl. Inom trävaruindustrien
användas maskinsågar av olika typer, ramsågar,
cirkelsågar. R. L-k.
Såj|kainrat, se Såg.
- Sågning
Sågning, Ursprungligen bearbetades virke med yxa
även vid utklyvning till plank och bräder. Sedermera
skedde det genom kransågning för hand. Under
1500-talet förekommo enbladiga ramsågar som drevos av
vatten. Numera finnas två typer för maskinell
sågning, ramsågar och cirkelsågar. Ramsågar användas
mest inom större drift, cirkelsågar i den mindre
rörelsen. De senare ha dock under senare år vunnit en
allt större spridning. Ramsågarna ha i samband med
sågverksindustriens tillbakagång något minskat i antal.
Ramsågen, som kräver jämförelsevis stor
timmertillgång, bör läggas vid större transportled, flottled,
större vatten eller järnväg. Såghuset uppföres i två
våningar på grund av sågramens höjd. Sågningen sker
i övre våningen, dit timret föres från timmermagasinet
medelst vanligen automatiska timmerspel
(keratt-banor). I ramen inspännas sågbladen med mellanrum
efter önskad tjocklek på sågvaran (postning). För
erhållande av bästa utbyte måste postningen vara
olika för skilda grovlekar på timret, som därför
sorteras före uppspelningen. Vid beräkning av sågvarans
blivande tjocklek vid användning eller försäljning
måste hänsyn tagas till krympning vid torkningen.
Vanligt är att såga rått virke i danska tum, då det
torra virkets mått bli engelska. Från ramsågen går
virket till kantverk, där sågtimrets bredd bestämmes.
Ofta, särskilt för grövre stockar, sker s. k.
fyrskärning, då först ett fyrkantigt block utskäres i en ram
och därefter i en annan ram genomskärning sker.
Kantning erfordras då endast för sidobräder. Någon
virkesvinst uppstår även. Sågutbytet växlar och ökar
med timrets grovlek. Från en provsågning kan
anföras ett utbyte justerad sågvara för olika
timmergrovlek från 5" i topp av 62 till 74 % av den
topp-mätta kubikmassan. Av den verkliga (mitlmätta)
kubikmassan motsvarar utbytet 43—53 %. Resten blir
lådbräder, ribbved, sågspån, torkmån m. m. I regel
äro större sågverk förenade med hyvelmaskiner. Ofta
förekom förr i de stora exportsågarna ett stort antal
ramar i ett såghus, ända till 32 st. Genom införande
av snabbgående ramar har man kunnat minska
ramantalet väsentligt.
Cirkelsägen är mera enkel i anläggning än
ramsågen. Den göres t. o. m. ibland flyttbar. Cirkelsågen
består av stativ med tumställare, sågbänk med
matar-bord för olika hastigheter vid olika timmergrovlek,
klinga samt remmar. Klingan är 88 cm i diameter
och drives med c:a 700 varv pr minut. Till
anläggningen kan också fogas kantverk och klingor för
tillverkning av småvirke. Drivkraften är oljemotor,
lokomobil eller elkraft. Vid cirkelsågning kräves ej
sortering av timret i grovlekar. Enär endast en
genomskärning sker i sänder, kan lämplig uppdelning
bedömas för varje stock. Även vid cirkelsågning kan
923
