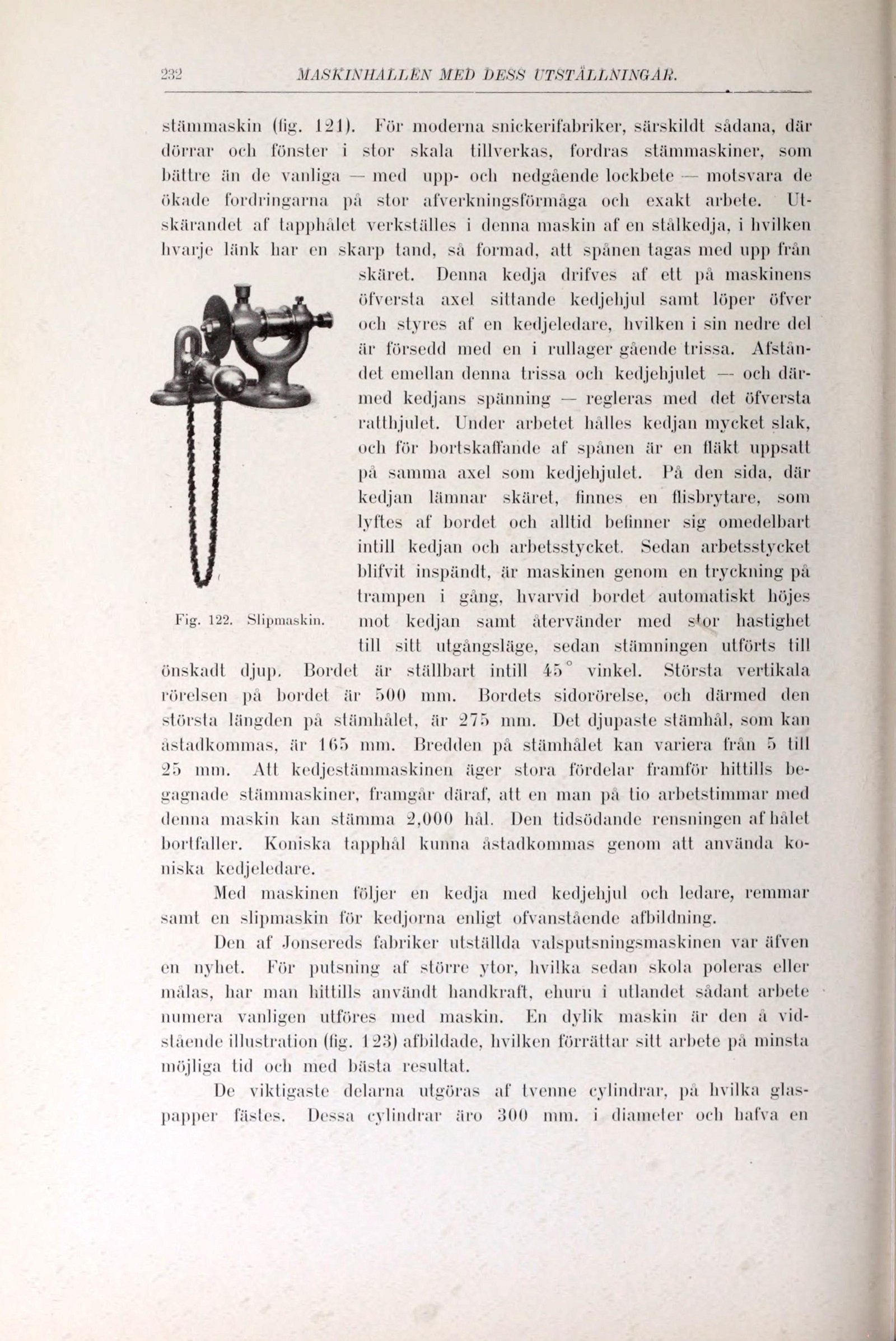

stämmaskin (lig. 121). För moderna snickerifabriker, särskildt sådana, dår
dörrar och fönster i stor skala tillverkas, fordras stämmaskiner, som
bättre än de vanliga — med upp- och nedgående lockbete — motsvara de
ökade fordringarna på stor afverkningsförmåga och exakt arbete.
Utskärandet af tapphålet verkställes i denna maskin afen stålkedja, i hvilken
livarje hink har en skarp tand, sa formad, att spånen tagas med upp från
skäret. Denna kedja drifves af ett på maskinens
öfversta axel sittande kedjebjul samt löper öfver
och styres af en kedjeledare, hvilken i sin nedre del
är försedd med en i rullager gående trissa.
Afstan-det emellan denna frissa och kedjehjulet — och
därmed kedjans spänning — regleras med det öfversta
ratt hjulet. Under arbetet hålles kedjan mycket slak,
och för bortskaffande af spånen är en fläkt uppsatt
på samma axel som kedjehjulet. På den sida. där
kedjan lämnar skäret, finnes en flisbrytare, som
lyftes af bordet och alltid befinner sig omedelbart
intill kedjan och arbetsstycket. Sedan arbetsstycket
blifvit inspändt, är maskinen genom en tryckning på
trampen i gång, hvarvid bordet automatiskt höjes
Fig. 122. Slipmaskin. mot kedjan samt återvänder med stor hastighet
till sitt utgångsläge, sedan stämningen utförts till
önskadt djup. Bordet är ställbart intill 45° vinkel. Största vertikala
rörelsen pä bordet är 500 mm. Bordets sidorörelse, och därmed den
största längden på stämhålet, är 275 mm. Det djupaste stämhål, som kan
åstadkommas, är 105 mm. Bredden på stämhålet kan variera från 5 till
25 mm. Att kedjestämmaskinen äger stora fördelar framför hittills
begagnade stämmaskiner, framgår däraf, att en man pä tio arbetstimmar med
denna maskin kan stämma 2,000 hal. Den tidsödande rensningen af hålet
bortfaller. Koniska tapphål kunna åstadkommas genom att använda
ko-niska kedjeledare.
Med maskinen följer en kedja med kedjebjul och ledare, remmar
samt en slipmaskin för kedjorna enligt ofvanstående afbildning.
Den af Jonsereds fabriker utställda valsputsningsmaskinen var äfven
en nyhet. För putsning af större ytor, livilka sedan skola poleras eller
målas, har man hittills användt handkraft, ehuru i utlandet sådant arbete
numera vanligen utföres med maskin. En dylik maskin är den a
vid-slaende illustration (fig. 123) afhildade, hvilken förrättar sitt arbete pä minsta
möjliga tid och med hästa resultat.
De viktigaste delarna utgöras af tvenne cylindrar, pä livilka
glaspapper fästes. Dessa cylindrar äro 300 mm. i diameter och halva en
