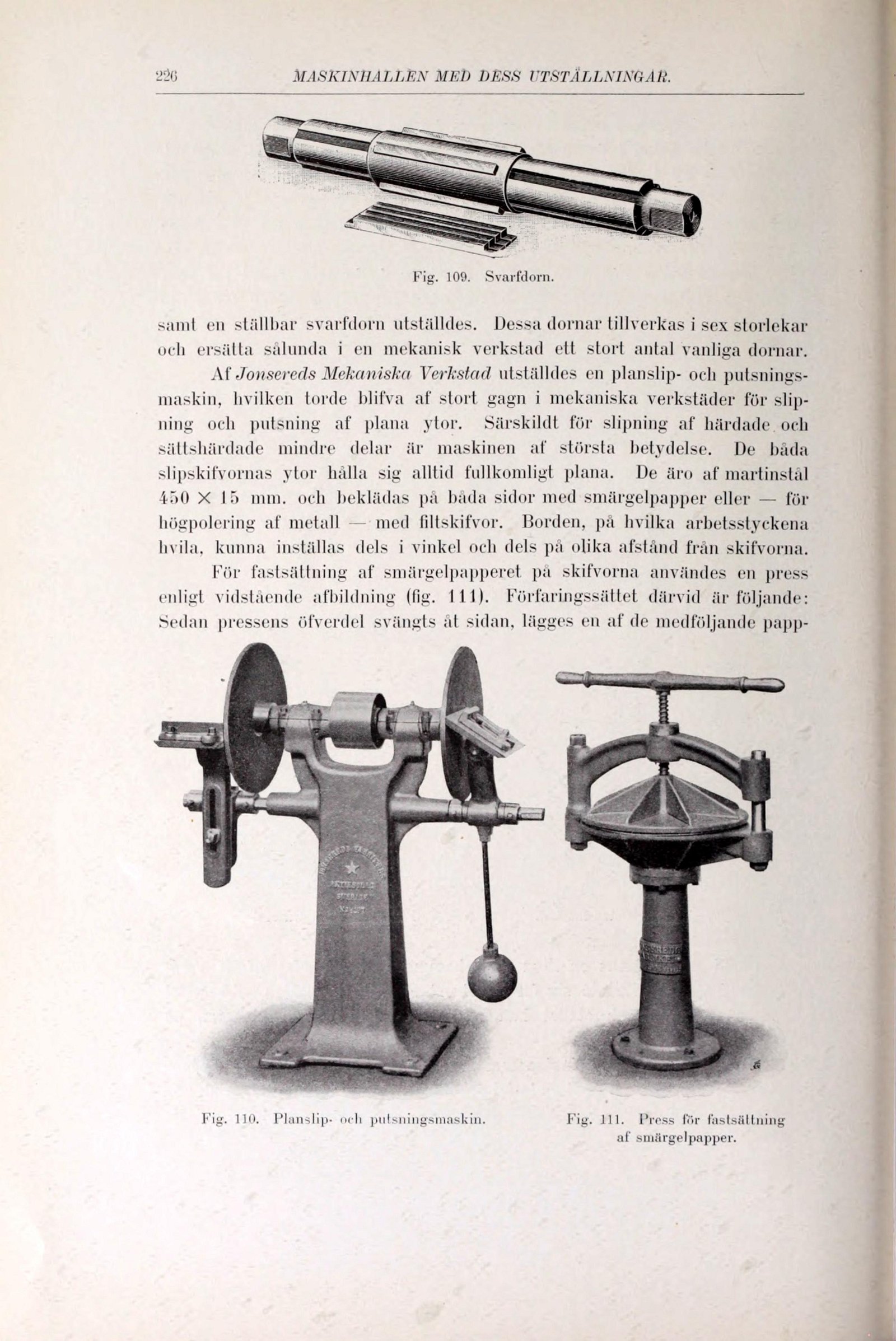

Fig. 109. Svarfdorn.
saml en ställbar svarfdorn utställdes. Dessa domar tillverkas i sex storlekar
orli ersätta sålunda i en mekanisk verkstad ett stort antal vanliga domar.
Af Jonsereds Mekaniska Verkstad utställdes en planslip- oeli
putsnings-maskin. hvilken torde blifva af stort gagn i mekaniska verkstäder för
slip-ning och putsning af plana ytor. Särskildt för slipning af härdade oeli
sättshärdade mindre delar är maskinen af största betydelse. De bada
slipskifvornas ytor hålla sig alltid fullkomligt plana. De äro af martinstål
450 X 1 i> mm. oeli beklädas på bada sidor med smärgelpapper eller — för
högpolering af metall — med filtskifvor. Borden, på bvilka arbetsstyckena
In ila. kunna inställas dels i vinkel oeli dels på olika afstand från skifvorna.
För fastsättning af smärgelpapperet pä skifvorna användes en press
enligt vidstående afbildning (dg. Ilt). Förfaringssättet därvid är följande:
Sedan pressens öfverdel svängts ät sidan, lägges en af de medföljande papp-
, . - —
Fig. 111. Press för lastsältning
af smärgelpapper.
