1048
viser engelske derricks i bruk ved Dunderlandsdal-anlægget under opførelse av

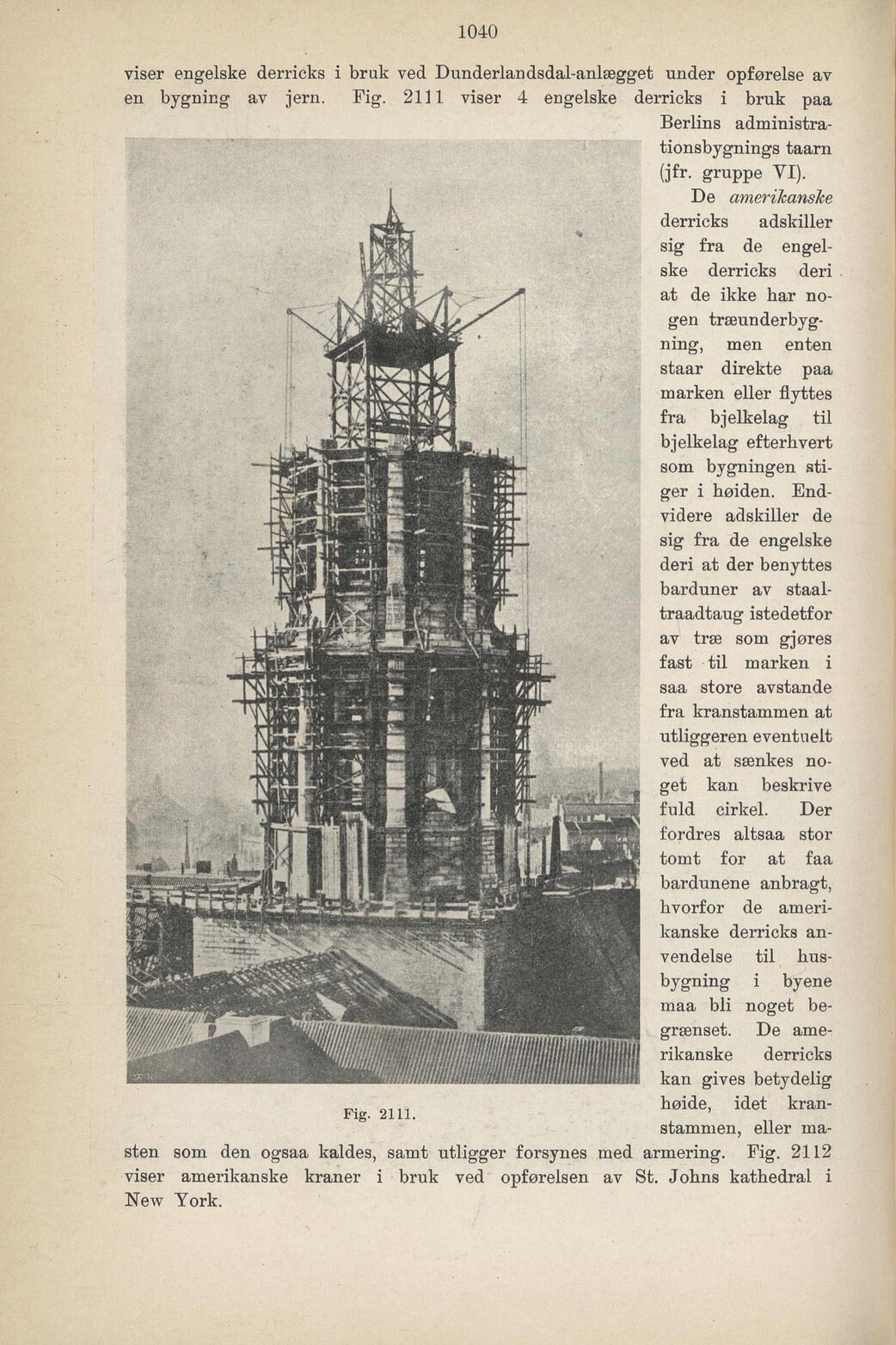

en bygning av jern. Fig. 2111 viser 4 engelske derricks i bruk paa
Berlins administra
tionsbygnings taarn
(jfr. gruppe Yl).
De amerikanske
derricks adskiller
sig fra de engel
ske derricks deri
at de ikke har no
gen træunderbyg
ning, men enten
staar direkte paa
marken eller flyttes
fra bjelkelag til
bjelkelag efterhvert
som bygningen sti
ger i høiden. End
videre adskiller de
sig fra de engelske
deri at der benyttes
barduner av staal
traadtaug istedetfor
av træ som gjøres
fast til marken i
saa store avstande
fra kranstammen at
utliggeren eventuelt
ved at sænkes no
get kan beskrive
fuld cirkel. Der
fordres altsaa stor
tomt for at faa
bardunene anbragt,
hvorfor de ameri
kanske derricks an
vendelse til hus
bygning i byene
maa bli noget be
grænset. De ame
rikanske derricks
kan gives betydelig
høide, idet kran
stammen, eller ma-
Fig. 2111.
sten som den ogsaa kaldes, samt utligger forsynes med armering. Fig. 2112
viser amerikanske kraner i bruk ved opførelsen av St. Johns kathedral i
New York.
