907
I det øiemed anbringes en særskilt vandbeholder av kobber med rørspiral ved
siden av kjelen. Spiralen staar i forbindelse med varmtvandsledningen, og vandet
i spiralen opvarmes saaledes ved cirkulation av vandet i ledningen, livorved
vandet i bebolderen blir opvarmet. Fra varmtvandsbeholderen føres det opvar
mede vand til tappekraner, og varmtvandsbeholderen fyldes automatisk ved bjælp
av en flottørkasse med svømmekran anbragt paa loftet. Ikke alene naar kjelen er
sat ut av fnnktion, men
ogsaa i fynngsperioden
maa vandet i bebolderen
opvarmes ved en liten ovn,
saakaldt «kjæmpe» (fig.
1987), eventuelt med
støtte i elektrisk over
skudskraft, som ledes til
en kolbe i bebolderen
eller til et elektrisk gjen
nemstromningsapparat
(fig. 1987).
I de senere aar bar
man i flere land, delvis
ogsaa bos os, begyndt
med etageopvarmningsan
læg og som det synes i
det store bele tat med
godt resultat. Disse an
læg, som er selvstændige
anlæg for hver etage, er
bygget paa utnyttelse av
varmen i komfyren ogsaa
til opvarmning av værel
sene. Den specielle kom
fyr (komfyrkjelen) som
benyttes hertil, er for
synt med dobbelte væg
ger, hvori der er vand
som opvarmes naar der
fyres i komfyren. Fig.
Fig. 1950.
1958 viser eksempel paa en saakaldt «Geysirkomfyr». Fra komfyren ledes
det opvarmede vand til værelsenes radiatorer, som staar saa nær komfyren
som mulig for at undgaa lange ledninger. Kadiatorene vil altsaa undtagelses
vis kunne komme under vinduer, hvorfor disse av hensyn til træk altid bør

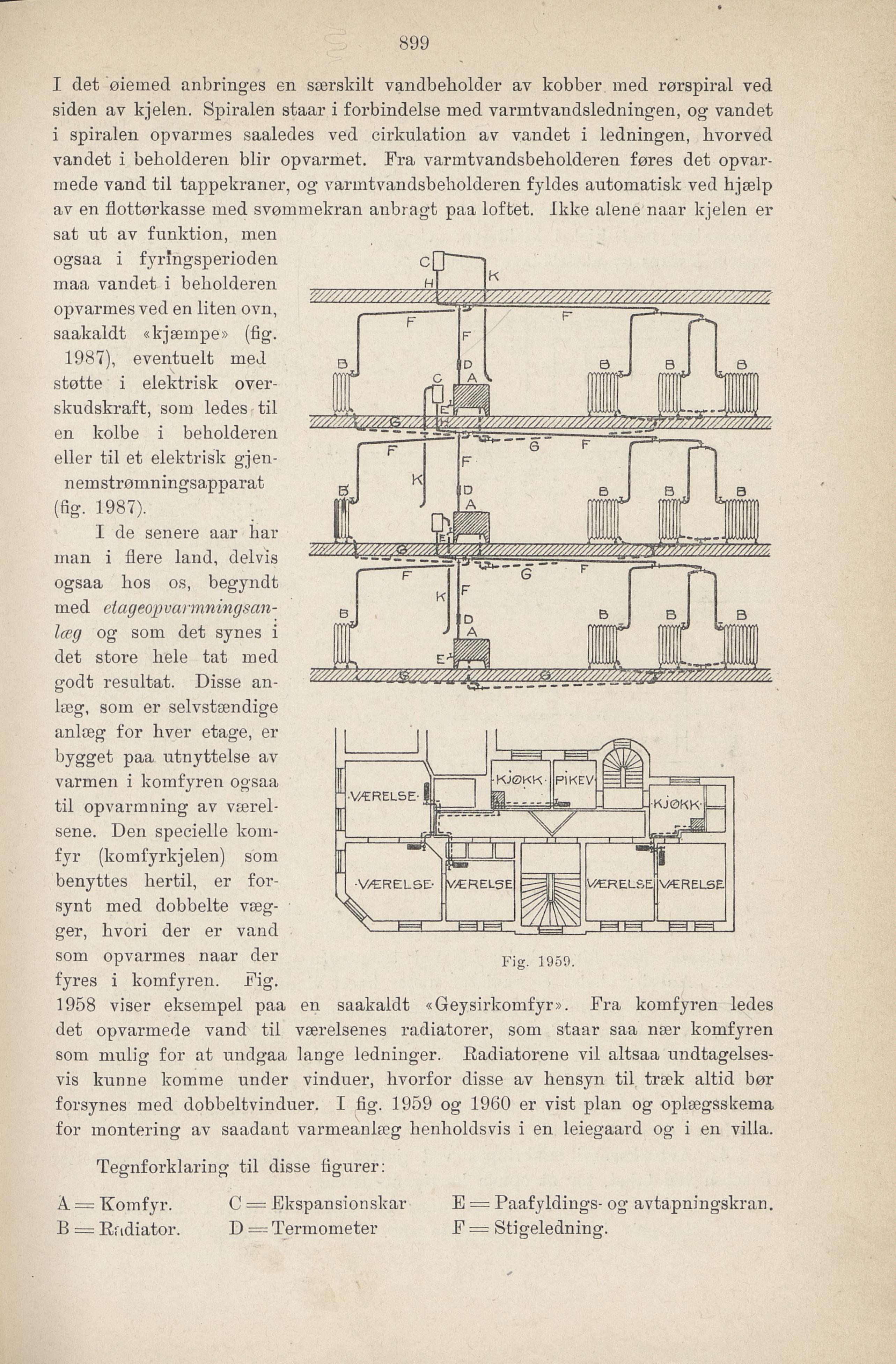

forsynes med dobbeltvinduer. I fig. 1959 og 1960 er vist plan og oplægsskema
for montering av saadant varmeanlæg benholdsvis i en leiegaard og i en villa.
Tegnforklaring til disse figurer:
A. = Komfyr. C = Ekspansionskar
B = Endiator. D = Termometer
E == Paafyldings- og avtapningskran.
F = Stigeledning.
