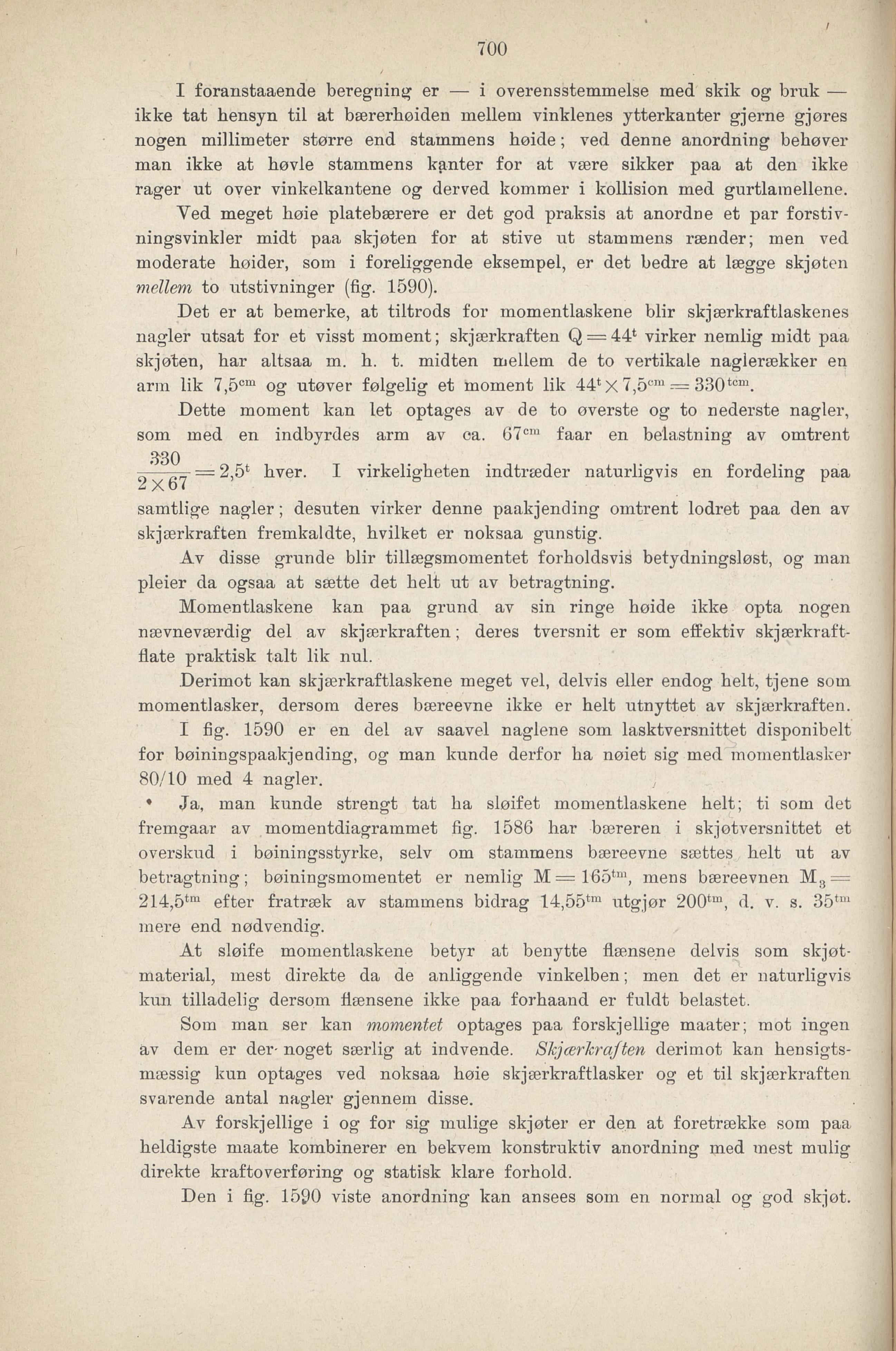

I
708
I foranstaaende beregning er — i overensstemmelse med skik og bruk —
ikke tat hensyn til at bærerbøiden mellem vinklenes ytterkanter gjerne gjøres
nogen millimeter større end stammens høide; ved denne anordning behøver
man ikke at høvle stammens kanter for at være sikker paa at den ikke
rager ut over vinkelkantene og derved kommer i kollision med gurtlamellene.
Ved meget høie platebærere er det god praksis at anordne et par forstiv
ningsvinkler midt paa skjøten for at stive ut stammens rænder; men ved
moderate høider, som i foreliggende eksempel, er det bedre at lægge skjøten
mellem to utstivninger (fig. 1590).
Det er at bemerke, at tiltrods for momentlaskene blir skjærkraftlaskenes
nagler utsat for et visst moment; skjærkraften Q = 44* virker nemlig midt paa
skjøten, har altsaa m. h. t. midten mellem de to vertikale naglerækker en
arm lik 7,5cm og utøver følgelig et moment lik 44* X 7,5cm = 330tcm.
Dette moment kan let optages av de to øverste og to nederste nagler,
som med en indbyrdes arm av ca. 67cm faar en belastning av omtrent
330
-— = 2,5* hver. I virkeligheten indtræder naturligvis en fordeling paa
“ Xbi
samtlige nagler; desuten virker denne paakjending omtrent lodret paa den av
skjærkraften fremkaldte, hvilket er noksaa gunstig.
Av disse grunde blir tillægsmomentet forholdsvis betydningsløst, og man
pleier da ogsaa at sætte det helt ut av betragtning.
Momentlaskene kan paa grund av sin ringe høide ikke opta nogen
nævneværdig del av skjærkraften; deres tversnit er som effektiv skjærkraft
flate praktisk talt lik nul.
Derimot kan skjærkraftlaskene meget vel, delvis eller endog helt, tjene som
momentlasker, dersom deres bæreevne ikke er helt utnyttet av skjærkraften.
I fig. 1590 er en del av saavel naglene som lasktversnittet disponibelt
for bøiningspaakjending, og man kunde derfor ha nøiet sig med momentlasker
80/10 med 4 nagler. j
* Ja, man kunde strengt tat ha sløifet momentlaskene helt; ti som det
fremgaar av momentdiagrammet fig. 1586 har bæreren i skjotversnittet et
overskud i bøiningsstyrke, seiv om stammens bæreevne sættes helt ut av
betragtning; bøiningsmomentet er nemlig M=165*m, mens bæreevnen M3 =
214,5*m efter fratræk av stammens bidrag 14,55*m utgjør 200tm, d. v. s. 35tm
mere end nødvendig.
At sløife momentlaskene betyr at benytte flænsene delvis som skjøt
material, mest direkte da de anliggende vinkelben; men det er naturligvis
kun tilladelig dersom flænsene ikke paa forhaand er fuldt belastet.
Som man ser kan momentet optages paa forskjellige maater; mot ingen
av dem er der-noget særlig at indvende. Skjærkraften derimot kan hensigts
mæssig kun optages ved noksaa høie skjærkraftlasker og et til skjærkraften
svarende antal nagler gjennem disse.
Av forskjellige i og for sig mulige skjøter er den at foretrække som paa
heldigste maate kombinerer en bekvem konstruktiv anordning med mest mulig
direkte kraftoverføring og statisk klare forhold.
Den i fig. 1590 viste anordning kan ansees som en normal og god skjøt.
