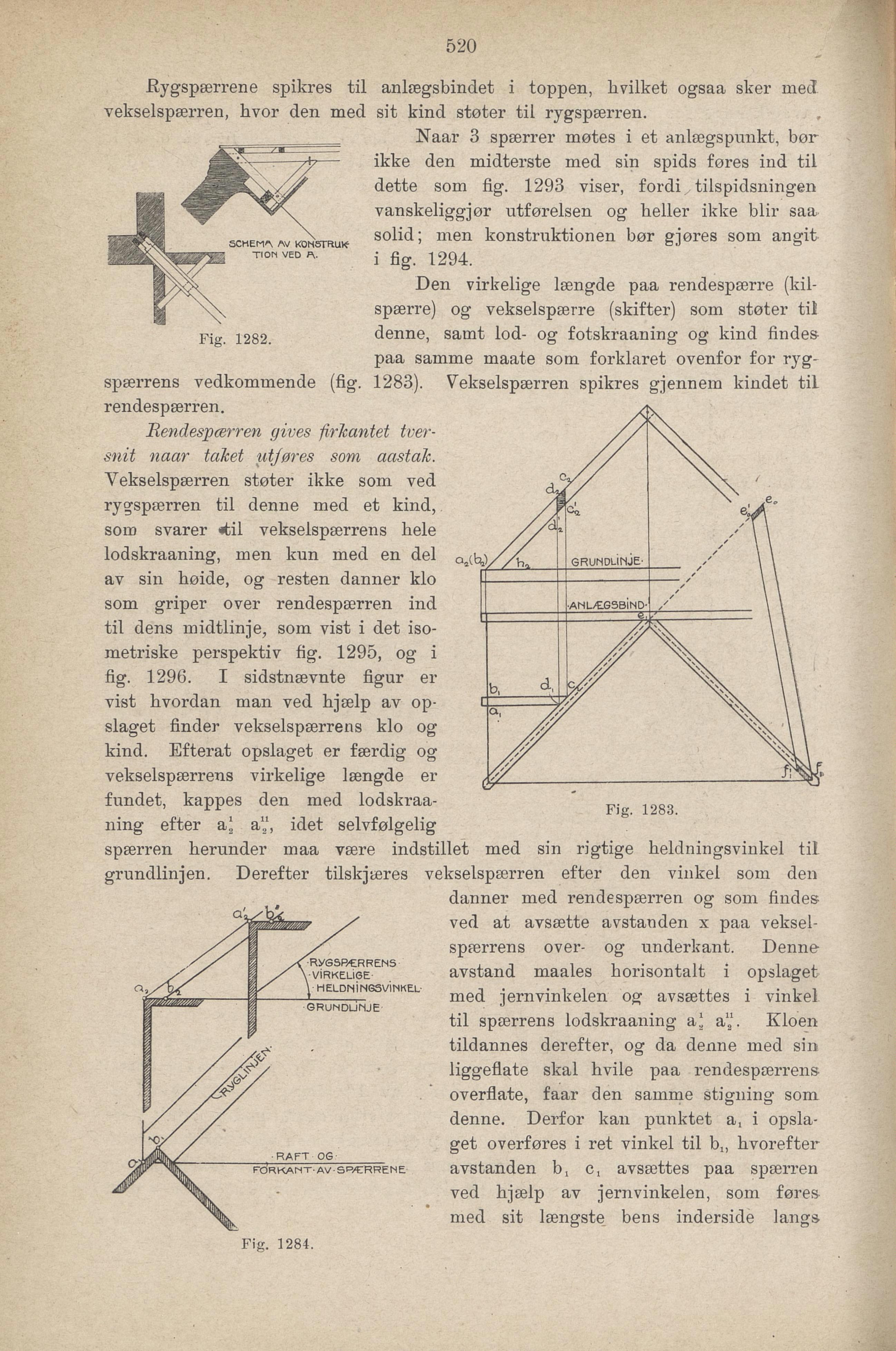

528
Rygspærrene spikres til anlægsbindet i toppen, hvilket ogsaa sker med
vekselspærren, hvor den med sit kind støter til rygspærren.
Naar 3 spærrer møtes i et anlægspunkt, bør
ikke den midterste med sin spids føres ind til
— ikke den midterste med sin spids føres ind til
dette som fig. 1293 viser, fordi y tilspidsningen
vanskeliggjør utførelsen og heller ikke blir saa
AV solid ’ men konstrnktionen bør gjøres som angit
vanskeliggjør utførelsen og heller ikke blir saa
TlOti VED A- j fig. 1294.
Den virkelige længde paa rendespærre (kil
spærre) og vekselspærre (skifter) som støter til
Fig. 1282. denne, samt lod- og fotskraaning og kind findes
paa samme maate som forklaret ovenfor for ryg
spærrens vedkommende (fig. 1283). Vekselspærren spikres gjennem kindet til
rendespærren.
Rendespærren gives firkantet tver
snit naar taJcet utjøres som aastak.
Vekselspærren støter ikke som ved
rygspærren til denne med et kind,
som svarer *til vekseispærrens hele
lodskraaning, men kun med en del
av sin høide, og resten danner klo
som griper over rendespærren ind
til dens midtlinje, som vist i det iso
metriske perspektiv fig. 1295, og i
fig. 1296. I sidstnævnte figur er
vist hvordan man ved hjælp av op
slaget finder vekseispærrens klo og
kind, Efterat opslaget er færdig og
vekseispærrens virkelige længde er
fundet, kappes den med lodskraa
ning efter a* a“, idet selvfølgelig
Fig. 1283.
spærren herunder maa være indstillet med sin rigtige heldningsvinkel til
grundlinjen. Derefter tilskjæres vekselspærren efter den vinkel som den
danner med rendespærren og som findes
ved at avsætte avstanden x paa veksei
spærrens over- og underkant. Denne
avstand maales horisontalt i opslaget
med jernvinkelen og avsættes i vinkel
til spærrens lodskraaning a) a”. Kloen
tildannes derefter, og da denne med sin
liggeflate skal hvile paa rendespærrens
overflate, faar den samme stigning som
denne. Derfor kan punktet a, i opsla
get overføres i ret vinkel til b„ hvorefter
avstanden b, c, avsættes paa spærren
ved hjælp av jernvinkelen, som føres
med sit længste bens inderside langs
MELDNiNGSVINKEL-
Fig. 1284.
