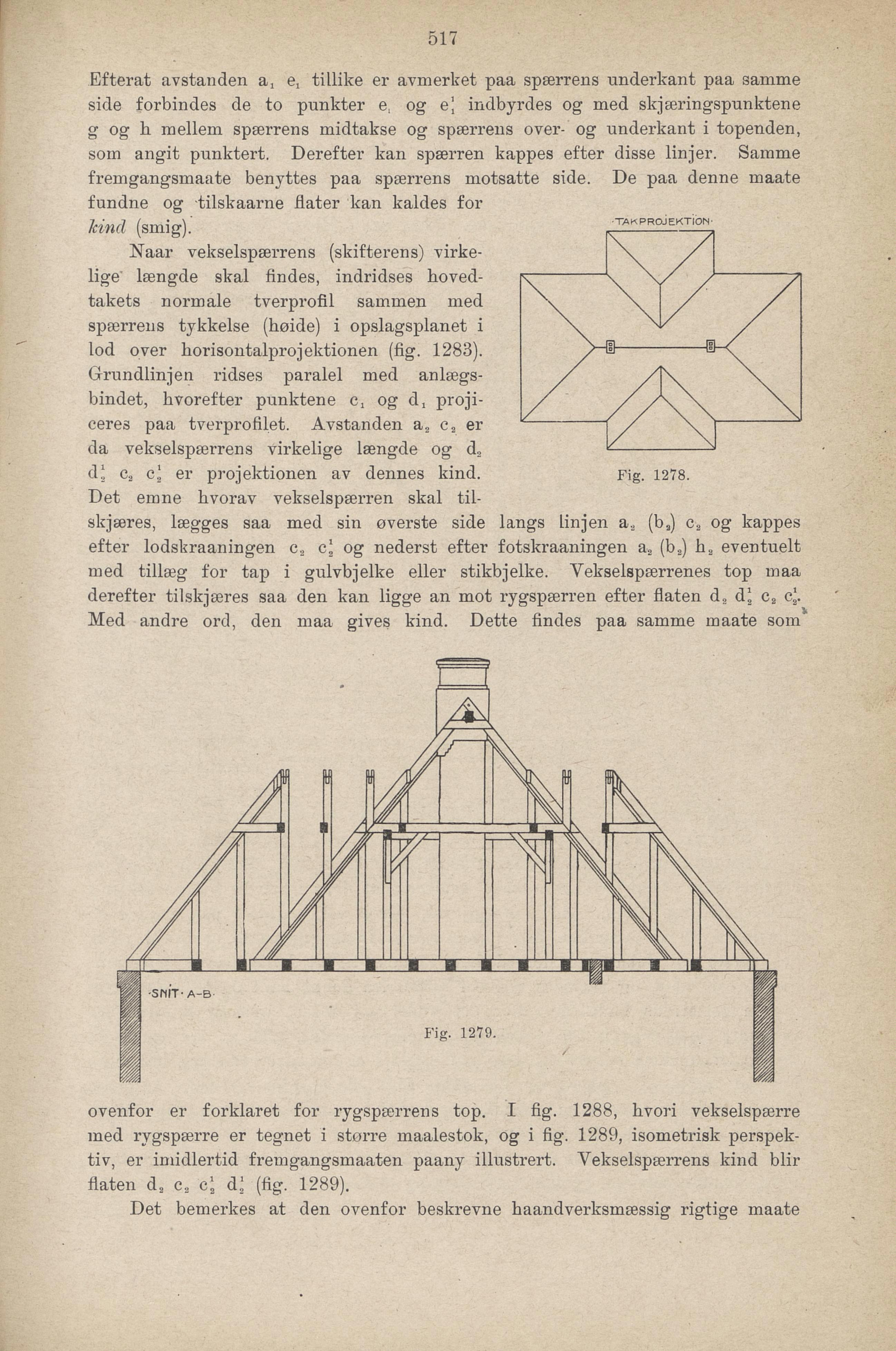

525
Etteråt avstanden a, ø! tillike er avmerket paa spærreus underkant paa samme
side forbindes de to punkter e, og ej indbyrdes og med skjæringspunktene
g og h mellem spærrens midtakse og spærreus over- og underkant i topenden,
som angit punktert. Deretter kan spærren kappes etter disse linjer. Samme
fremgangsmaate benyttes paa spærrens motsatte side. De paa denne maate
fundne og tilskaarne flater kan kaldes for
hind (smig).
Naar vekselspærrens (skitterens) virke
lige’ længde skal findes, indridses hoved
takets normale tverprofil sammen med
spærrens tykkelse (høide) i opslagspianet i
lod over horisontalprojektionen (fig. 1283).
Grundlinjen ridses paralel med anlægs
bindet, hvorefter punktene c1 og d. proji
ceres paa tverprofilet. Avstanden a 2 c 2 er
da vekselspærrens virkelige længde og d2
d2 c2 c! er projektionen av dennes kind.
Det emne hvorav vekselspærren skal til-
•TAKPROJEKTION
Fig. 1278.
skjæres, lægges saa med sin øverste side langs linjen a2 (b 3) c2 og kappes
etter lodskraaningen c, c* og nederst etter fotskraaningen a2 (b 2) h 2 eventuelt
med tillæg for tap i gulvbjelke eller stikbjelke. Yekselspærrenes top maa
deretter tilskjæres saa den kan ligge an mot rygspærren etter flaten d2 d2 c2 c2.
Med andre ord, den maa gives kind. Dette findes paa samme maate som
ovenfor er forklaret for rygspærrens top, I fig. 1288, hvori vekselspærre
med rygspærre er tegnet i større maalestok, og i fig. 1289, isometrisk perspek
tiv, er imidlertid fremgangsmaaten paany illustrert. Vekselspærrens kind blir
flaten d 2 c 2 c 2 d2 (fig. 1289).
Det bemerkes at den ovenfor beskrevne haandverksmæssig rigtige maate
