506
12 meters spænd, hvorved mønet i førstnævnte kommer lavere end mønet i
sidstnævnte. I anlægspnnktet a lægges et dobbelt vekselbind som under
støttes av dobbeltstolens rem b og stolpe paa dette sted. Rendespærrene
støter til vekselbindet, en paa hver side, og hviler med sin top paa dobbelt
stolens rem. Yekselbindene e og f. støter til rendespærrene paa det sted
livor disse er understøttet av knæbnkkens stivere. Er avstanden for stor fra
anlægspnnktet a til nærmeste bovedbind c maa der indlægges et vekselbind
som punktert.

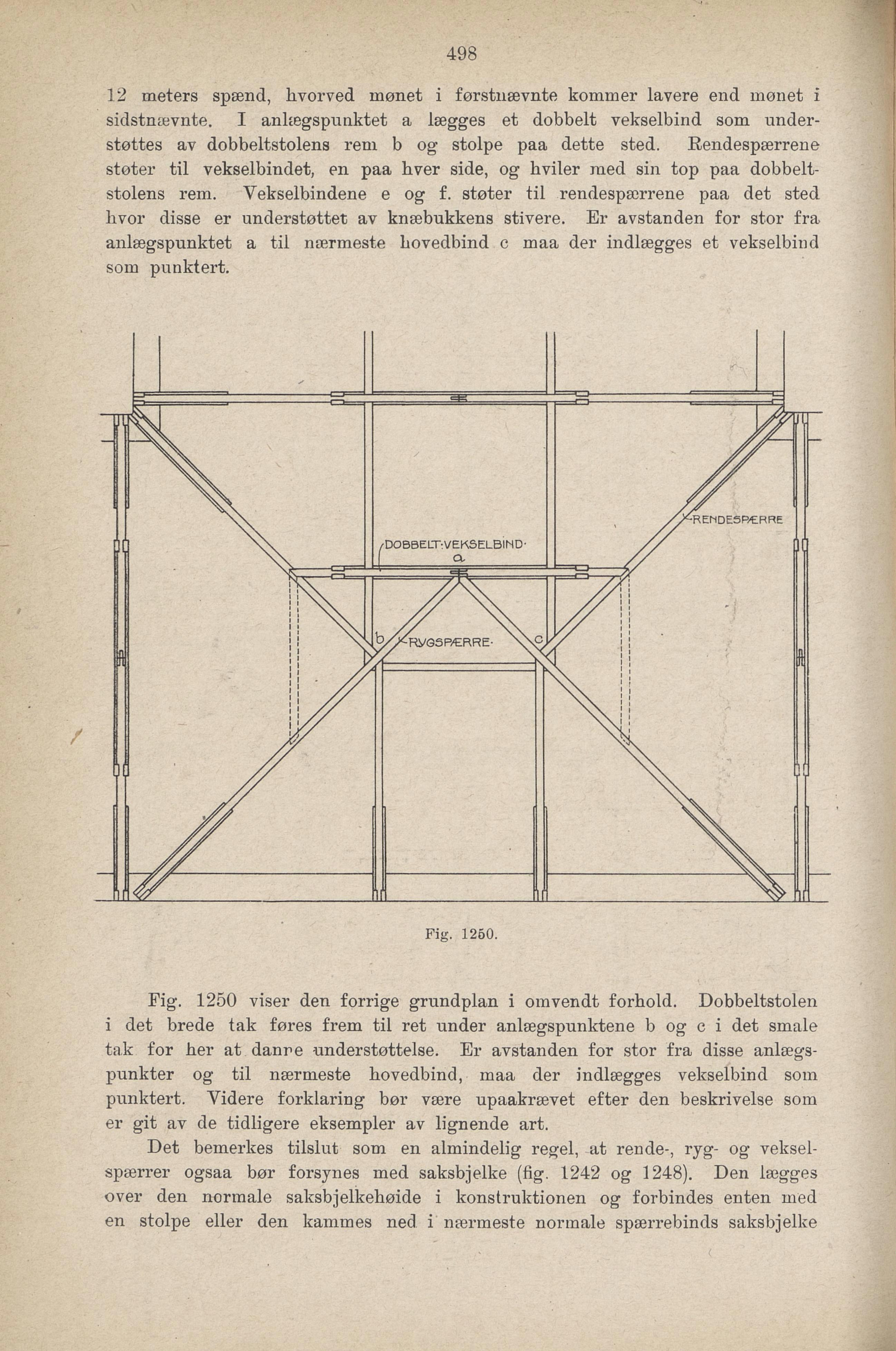

Fig. 1260.
Fig. 1250 viser den forrige grundplan i omvendt forhold. Dobbeltstolen
i det brede tak føres frem til ret under anlægspunktene b og c i det smale
tak for her at danne understøttelse. Er avstanden for stor fra disse anlægs
punkter og til nærmeste hovedbind, maa der indlægges vekselbind som
punktert. Yidere forklaring bør være upaakrævet efter den beskrivelse som
er git av de tidligere eksempler av lignende art.
Det bemerkes tilslut som en almindelig regel, at rende-, ryg- og veksel
spærrer ogsaa bør forsynes med saksbjelke (fig. 1242 og 1248). Den lægges
over den normale saksbjelkehøide i konstruktionen og forbindes enten med
en stolpe eller den kammes ned i nærmeste normale spærrebinds saksbjelke
