500
4

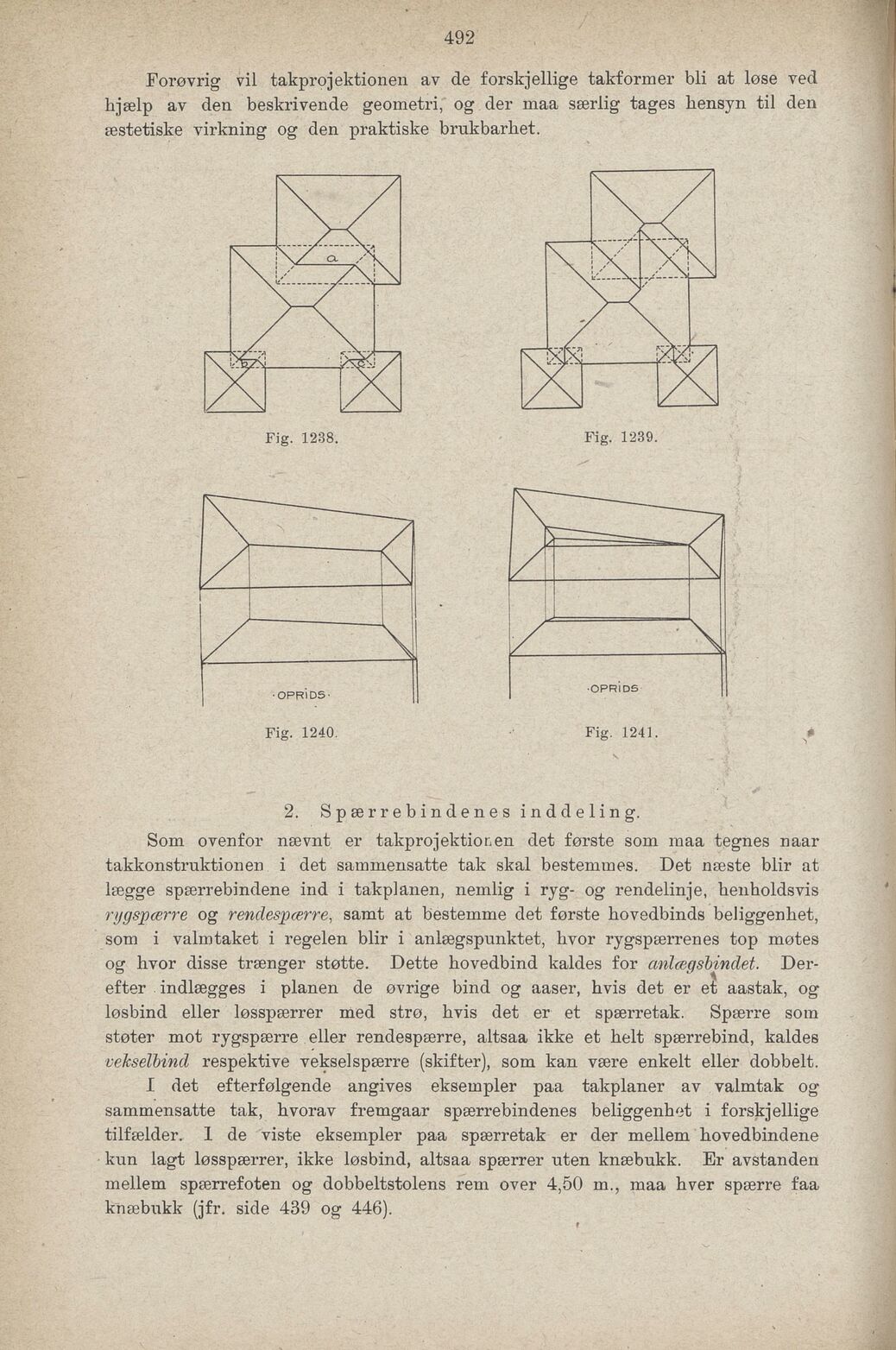

Forøvrig vil takprojektionen av de forskjellige takformer bli at løse ved
hjælp av den beskrivende geometri, og der maa særlig tages hensyn til den
æstetiske virkning og den praktiske brukbarhet.
2, Spærrebindenes ind deling
Som ovenfor nævnt er takprojektioren det første som maa tegnes naar
takkonstruktionen i det sammensatte tak skal bestemmes. Det næste blir at
lægge spærrebindene ind i takplanen, nemlig i ryg- og rendelinje, henholdsvis
rygspærre og rendespærre, samt at bestemme det første hovedbinds beliggenhet,
som i valmtaket i regelen blir i anlægspunktet, hvor rygspærrenes top møtes
og hvor disse trænger støtte. Dette hovedbind kaldes for anlcegshindet. Der
efter indlægges i planen de ovrige bind og aaser, hvis det er et aastak, og
løsbind eller løsspærrer med strø, hvis det er et spærretak. Spærre som
støter mot rygspærre eller rendespærre, altsaa ikke et helt spærrebind, kaldes
veJcselbind respektive vekselspærre (skifter), som kan være enkelt eller dobbelt.
I det efterfølgende angives eksempler paa takplaner av valmtak og
sammensatte tak, hvorav fremgaar spærrebindenes beliggenhet i forskjellige
tilfælder. I de viste eksempler paa spærretak er der mellem hovedbindene
kun lagt løsspærrer, ikke løsbind, altsaa spærrer uten knæbukk. Er avstanden
mellem spærrefoten og dobbeltstolens rem over 4,50 m., maa hver spærre faa
knæbukk (jfr. side 439 og 446). r
