471
kc
JO
c
s
60
C
£
&
c
E
rC
o
o
m

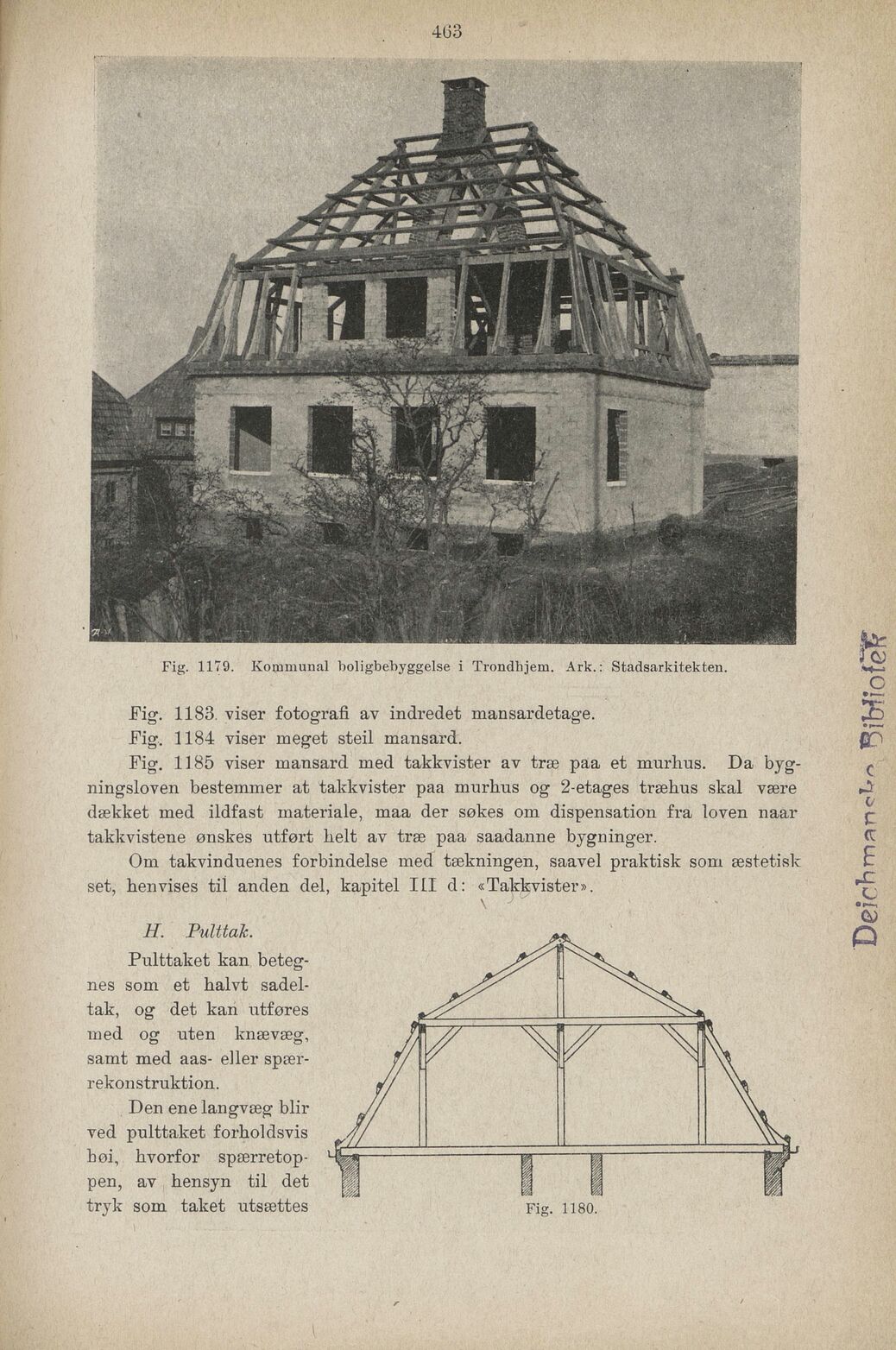

Fig. 1179. Kommunal boligbebyggelse i Trondhjem. Ark.: Stadsarkitekten.
Fig. 1183, viser fotografi av indredet mansardetage.
Fig. 1184 viser meget steil mansard.
Fig, 1185 viser mansard med takkvister av træ paa et murhus. Da byg
ningsloven bestemmer at takkvister paa murhus og 2-etages træhus skal være
dækket med ildfast materiale, maa der søkes om dispensation fra loven naar
takkvistene ønskes utført helt av træ paa saadanne bygninger.
set, henvises til anden del, kapitel III d: «Takkvister»
\
H. PulttaJc
Pulttaket kan beteg-
nes som et halvt sadel
tak, og det kan utføres
med og uten knævæg,
samt med aas- eller spær
rekonstruktion.
Den ene langvæg blir
ved pulttaket forholdsvis
høi, hvorfor spærretop
pen, av hensyn til det
tryk som taket utsættes
Om takvinduenes forbindelse med tækningen, saavel praktisk som æstetisk
Fig. 1180.
