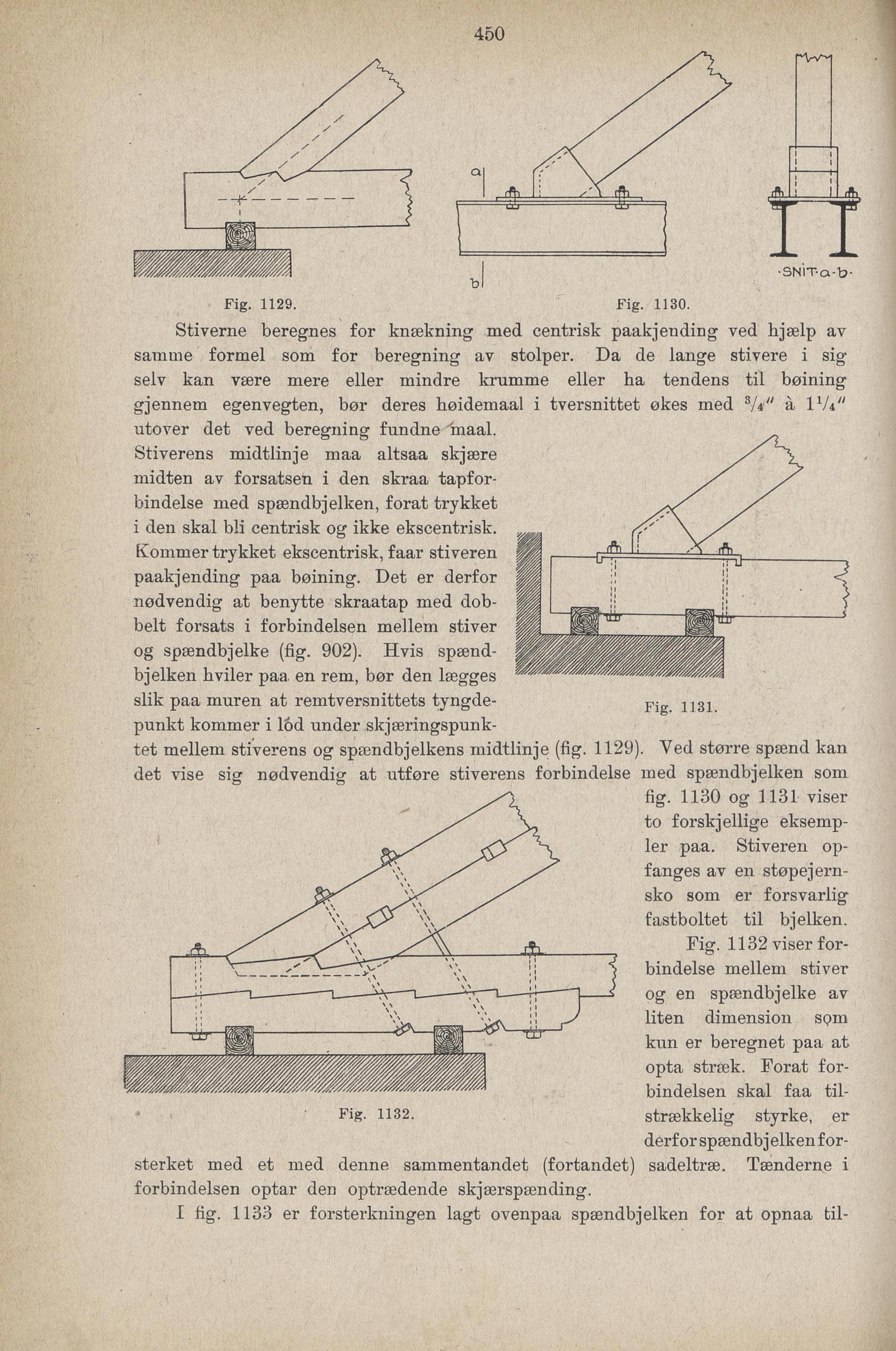

Fig. 1129. Fig. 1130.
Stiverne beregnes for knækning med centrisk paakjending ved bjælp av
samme formel som for beregning av stolper. Da de lange stivere i sig
seiv kan være mere eller mindre krumme eller ha tendens til bøining
gjennem egenvegten, bør deres høidemaal i tversnittet økes med 3A" a l 1/*"
utover det ved beregning fundne maal.
Stiverens midtlinje maa altsaa skjære
midten av forsatsen i den skraa tapfor
bindelse med spændbjelken, forat trykket
i den skal bli centrisk og ikke ekscentrisk.
Kommer trykket ekscentrisk, faar stiveren
paakjending paa bøining. Det er derfor
nødvendig at benytte skraatap med dob
belt forsats i forbindelsen mellem stiver
og spændbjelke (fig. 902). Hvis spænd
bjelken hviler paa en rem, bør den lægges
slik paa muren at remtversnittets tyngde
punkt kommer i lod under skjæringspunk
Fig. 1131.
tet mellem stiverens og spændbjelkens midtlinje (fig. 1129). Ved større spænd kan
det vise sig nødvendig at utføre stiverens forbindelse med spændbjelken som
fig. 1130 og 1131 viser
to forskjellige eksemp
ler paa. Stiveren op
fanges av en støpejern
sko som er forsvarlig
fastboltet til bjelken.
Fig. 1132 viser for-
bindelse mellem stiver
og en spændbjelke av
liten dimension spm
kun er beregnet paa at
opta stræk. Forat for
bindelsen skal faa til
strækkelig styrke, er
derfor spændbjelkenfor-
Fig. 1132.
sterket med et med denne sammentandet (fortandet) sadeltræ. Tænderne i
forbindelsen optar den optrædende skjærspænding.
I fig. 1133 er forsterkningen lagt ovenpaa spændbjelken for at opnaa fcil-
