265
\
\

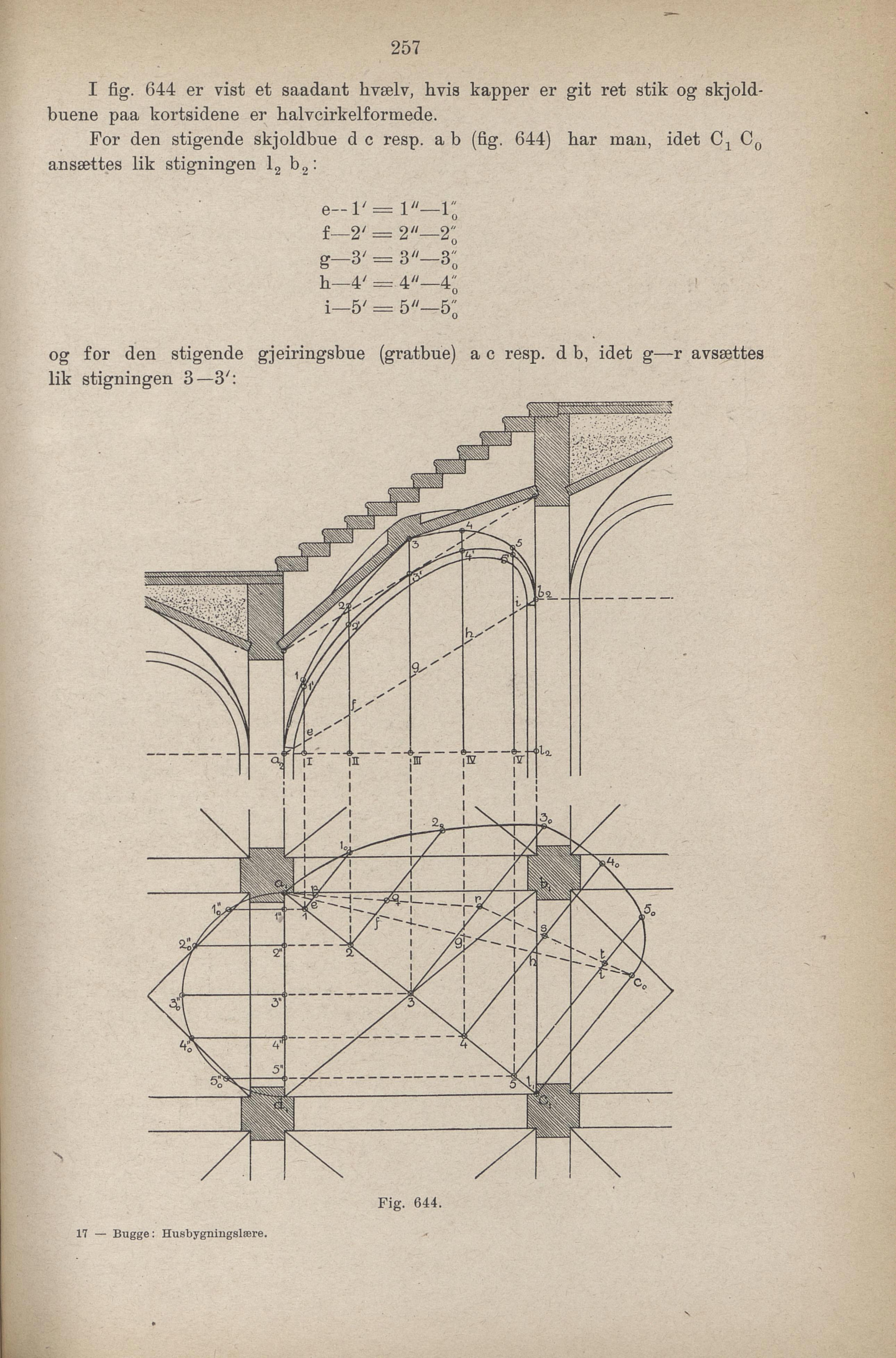

I fig. 644 er vist et saadant hvælv, hvis kapper er git ret stik og skjold
buene paa kortsidene er halvcirkelformede.
For den stigende skjoldbue d c resp. a b (fig. 644) har man, idet C0
ansættes lik stigningen 12 b 2 :
og for den stigende gjeiringsbue (gratbue) a c resp. db, idet g—r avsættes
lik stigningen 3 —3’:
>S
Fig. 644.
17 — Bugge: Husbygniugslære,
e-l’ = i"—i;
f—2’ = 2"—2"
h/ =3//-3’:
h—4’ = 4"—4"0
i-5’ = 5"—5"
