156
Der er to sorter overlys. Glasfliseoverlys og multiprismeoverlys. Glas
fliser eller som de ogsaa kaldes iuxferglasfliser, er firkantete og har størrelse
av indtil 36 cm. i firkant. De er 20—30 mm. tykke, paa undersiden forsynt
med saakaldte diamantkvadre, og
de er forarbeidet av hvitt glas.
Saadanne fliser kan forsynes paa
oversiden med rifler, forat man
tryggere kan gaa paa dem. Glas
fliser benyttes mest der hvor lyset
skal falde omtrent lodret ned i ØELVSNING AV EN
rummet f. eks. i lysskakter; ti gjemnem
J ’ •LUXEER-MULTIPRISMER
de flate prismer spreder lysstraalene FstøpeJernsrammer
mindre.
vmw/ pjooi—irnoQiBa,aa^sBll
• Dl AN. •
•PLAN
I

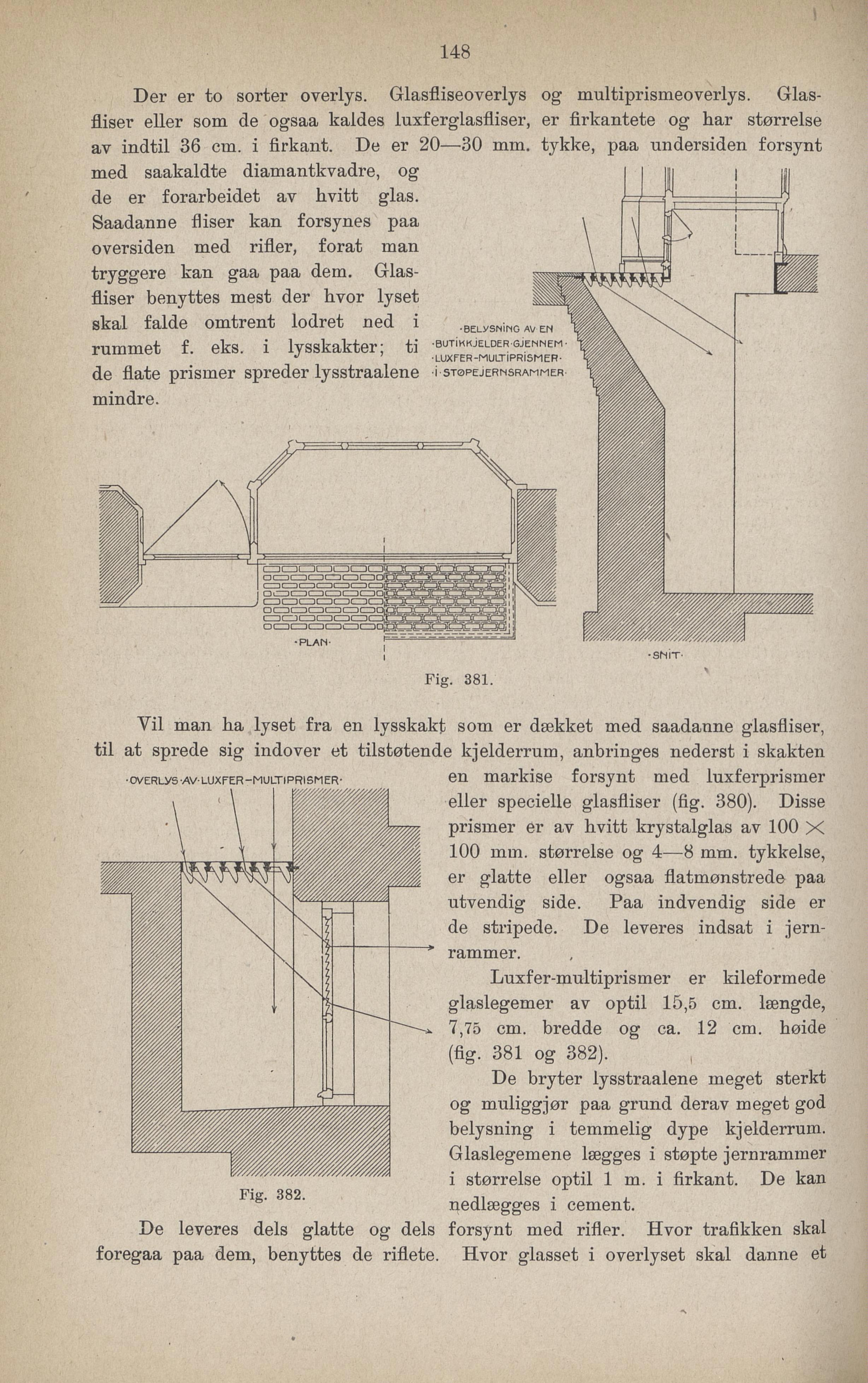

Fig, 381.
•SMIT-
Yil man ha lyset fra en lysskakt som er dækket med saadanne glasfliser,
til at sprede sig indover et tilstøtende kjelderrum, anbringes nederst i skakten
•OVERLYS AV LUXFER-MULTIPRISMER-
Fig. 382.
en markise forsynt med luxferprismer
eller specielle glasfliser (fig. 380). Disse
prismer er av hvitt krystalglas av 100 X
100 mm. størrelse og 4—8 mm. tykkelse,
er glatte eller ogsaa flatmønstrede paa
utvendig side. Paa indvendig side er
de stripede. De leveres indsat i jern
rammer.
De bryter lysstraalene meget sterkt
og muliggjør paa grund derav meget god
belysning i temmelig dype kjelderrum.
Glaslegemene lægges i støpte jernrammer
i størrelse optil 1 m. i firkant. De kan
nedlægges i cement.
De leveres dels glatte og dels forsynt med rifler. Hvor trafikken skal
foregaa paa dem, benyttes de riflete. Hvor glasset i overlyset skal danne et
Luxfer-multiprismer er kileformede
glaslegemer av optil 15,5 cm. længde,
7,75 cm. bredde og ca. 12 cm. høide
(fig. 381 og 382).
