233
Taget over Vinduet dannes enten som et Sadel
tag eller et Pulttag. Førstnævnte tåger sig bedst
nd og er übetinget at foretrække.
Anvendes Pulttag eller Halvtag, hvilket nu forøvrigt er
forbudt i de fleste Byer, saa føres undertiden dette helt op
til Hovedtagets Mønne for ikke at faa en Vandsæk i Tag
fladen.
Lader man Tagvinduets Pulttag støde sammen med Ho
vedtaget længere nede paa Tagfladen, saa bør den udvendige
Vinkel mellem de sammenstødende Tagflader være saa stump
som muligt; thi jo mere denne Vinkel nærmer sig til 180°,
desto mindre skadelig bliver Vandsækken.
I Udlandet bruger man undertiden bueformede Tåge over
saadanne Vinduer.
Det bueformede Tag forløber sig saavel til begge Si
der som oventil ud i Hovedtaget, saa at Vinduet kun faar
den lodrette Frontvæg udåd mod Fasaden og ingen Sidevægge
eller Vanger. Denne Slags Vinduer kalder man Flagger
mus vinduer. De benyttes ikke hos os.

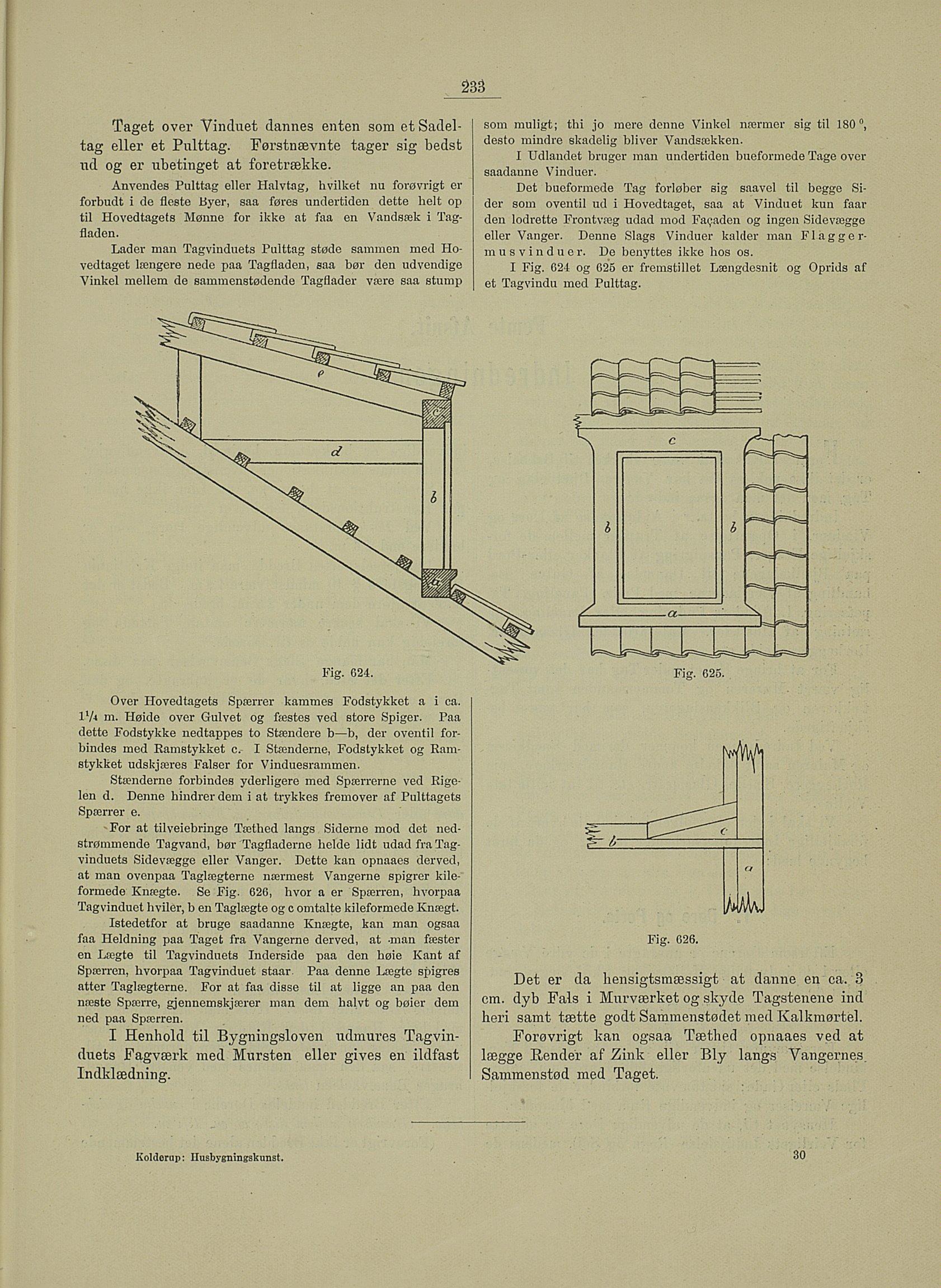

I Fig. 624 og 625 er fremstillet Længdesnit og Oprids af
et Tagvindu med Pulttag.
Fig. 624.
Over Hovedtagets Spærrer kammes Fodstykket a i ca.
11/-*I 1/-* m. Høide over Gulvet og fæstes ved store Spiger. Paa
dette Fodstykke nedtappes to Stændere b—b, der oventil for
bindes med Ramstykket c- I Stænderne, Fodstykket og Ram
stykket udskjæres Falser for Vinduesrammen.
Stænderne forbindes yderligere med Spærrerne ved Rige
len d. Denne hindrer dem iat trykkes fremover af Pulttagets
Spærrer e.
For at tilveiebringe Tæthed langs Siderne mod det ned
strømmende Tagvand, bør Tagfladerne helde lidt udåd fra Tag
vinduets Sidevægge eller Vanger. Dette kan opnaaes derved,
at man ovenpaa Taglægterne nærmest Vangerne spigrer kile
formede Knægte. Se Fig. 626, hvor aer Spærren, hvorpaa
Tagvinduet hviler, b en Taglægte og c omtalte kileformede Knægt.
Istedetfor at bruge saadanne Knægte, kan man ogsaa
faa Heidning paa Taget fra Vangerne derved, at -man fæster
en Lægte til Tagvinduets Inderside paa den høie Kant af
Spærren, hvorpaa Tagvinduet staar. Paa denne Lægte spigres
atter Taglægterne. For at faa disse til at ligge an paa den
næste Spærre, gjennemskjærer man dem halvt og bøier dem
ned paa Spærren.
I Henhold til Bygningsloven udmures Tagvin
duets Fagværk med Mursten eller gives en ildfast
Indklædning.
Fig. 625
Fig. 626.
Det er da hensigtsmæssigt at danne en ca. 3
cm. dyb Fals i Murværket og skyde Tagstenene ind
heri samt tætte godt Sammenstødet med Kalkmørtel.
Forøvrigt kan ogsaa Tæthed opnaaes ved at
lægge Render af Zink eller Bly langs Vangernes.
Sammenstød med Taget.
Kolderup: Ilusbygningskunst.
