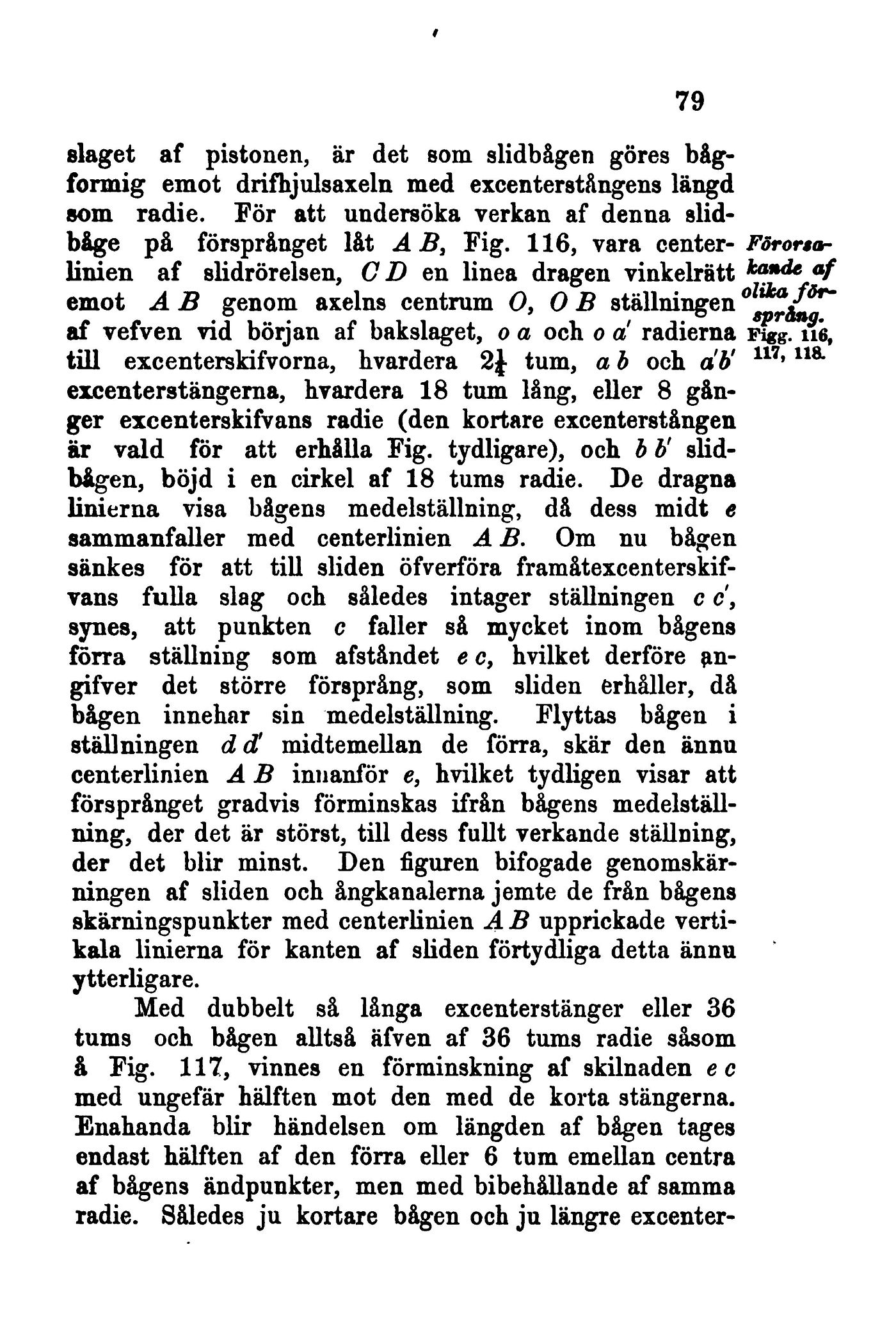

slaget af pistonen, är det som slidbågen göres
båg-formig emot drifhjulsaxeln med excenterstångens längd
»om radie. För att undersöka verkan af denna
slid-båge på försprånget låt ABa Fig. 116, vara center- Förorts
linien af slidrörelsen, G D en linea dragen vinkelrätt af
emot A B genom axelns centrum O, O B ställningen
af vefven vid början af bakslaget, o a och o a’ radierna
till excenterskifvorna, hvardera tum, a b och db’ 117’lia
excenterstängema, hvardera 18 tum lång, eller 8
gånger excenterskifvans radie (den kortare excenterstången
är vald för att erhålla Fig. tydligare), och b b’
slidbågen, böjd i en cirkel af 18 tums radie. De dragna
linierna visa bågens medelställning, då dess midt e
sammanfaller med centerlinien A B. Om nu bågen
sänkes för att till sliden öfverföra
framåtexcenterskif-vans fulla slag och således intager ställningen c c,
synes, att punkten c faller så mycket inom bågens
förra ställning som afståndet e c, hvilket derföre
$m-gifver det större försprång, som sliden erhåller, då
bågen innehar sin medelställning. Flyttas bågen i
ställningen dd! midtemellan de förra, skär den ännu
centerlinien A B innanför e, hvilket tydligen visar att
försprånget gradvis förminskas ifrån bågens
medelställning, der det är störst, till dess fullt verkande ställning,
der det blir minst. Den figuren bifogade
genomskärningen af sliden och ångkanalerna jemte de från bågens
skärningspunkter med centerlinien A B upprickade
vertikala linierna för kanten af sliden förtydliga detta ännu
ytterligare.
Med dubbelt så långa excenterstänger eller 36
tums och bågen alltså äfven af 36 tums radie såsom
å Fig. 117, vinnes en förminskning af skilnaden ec
med ungefär hälften mot den med de korta stängerna.
Enahanda blir händelsen om längden af bågen tages
endast hälften af den förra eller 6 tum emellan centra
af bågens ändpunkter, men med bibehållande af samma
radie. Således ju kortare bågen och ju längre excenter-
