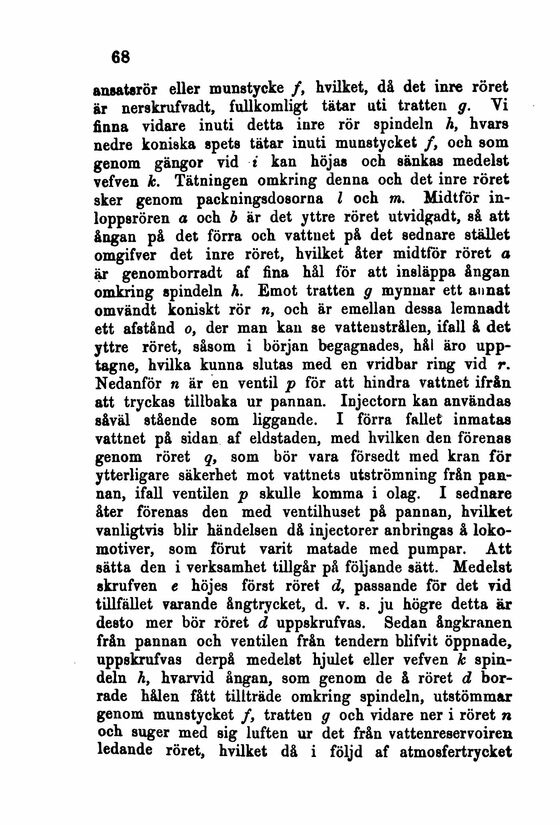

ansatsrör eller munstycke /, hvilket, då det inre röret
är nerskrufvadt, fullkomligt tätar uti tratten g. Vi
finna vidare inuti detta inre rör spindeln h, hvars
nedre koniska spets tätar inuti munstycket /, och som
genom gängor vid t kan höjas och sänkas medelst
vefven k. Tätningen omkring denna och det inre röret
sker genom packningsdosorna l och m. Midtför
in-loppsrören a och b är det yttre röret utvidgadt, så att
ångan på det förra och vattnet på det sednare stället
omgifver det inre röret, hvilket åter midtför röret a
är genomborradt af fina hål för att insläppa ångan
omkring spindeln h. Emot tratten g mynnar ett annat
omvändt koniskt rör n, och är emellan dessa lemnadt
ett afstånd o, der man kan se vattenstrålen, ifall å det
yttre röret, såsom i början begagnades, hål äro
upptagne, hvilka kunna slutas med en vridbar ring vid r.
Nedanför n är en ventil p för att hindra vattnet ifrån
att tryckas tillbaka ur pannan. Injectorn kan användas
såväl stående som liggande. I förra fallet inmatas
vattnet på sidan af eldstaden, med hvilken den förenas
genom röret q, som bör vara försedt med kran för
ytterligare säkerhet mot vattnets utströmning från
pannan, ifall ventilen p skulle komma i olag. I sednare
åter förenas den med ventilhuset på pannan, hvilket
vanligtvis blir händelsen då injectorer anbringas å
lokomotiver, som forut varit matade med pumpar. Att
sätta den i verksamhet tillgår på följande sätt. Medelst
skrufven e höjes först röret d, passande for det vid
tillfället varande ångtrycket, d. v. s. ju högre detta är
desto mer bör röret d uppskrufvas. Sedan ångkranen
från pannan och ventilen från tendern blifvit öppnade,
uppskrufvas derpå medelst hjulet eller vefven k
spindeln h, hvarvid ångan, som genom de å röret d
borrade hålen fått tillträde omkring spindeln, utstömm&r
genom munstycket /, tratten g och vidare ner i röret n
och suger med sig luften ur det från vattenreservoiren
ledande röret, hvilket då i följd af atmosfertrycket
