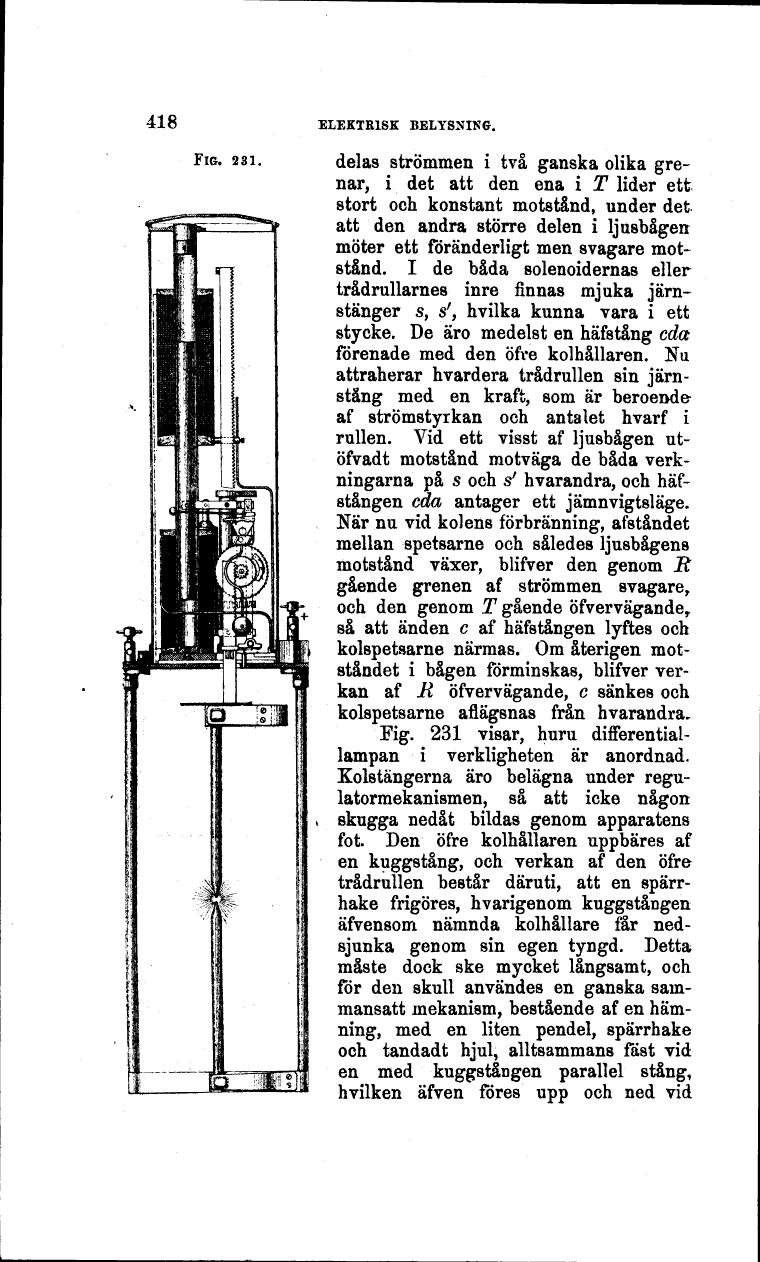

418
ELEKTRISK BELYSNING.
FIG. 231.
W
delas strömmen i två ganska olika
grenar, i det att den ena i T lider ett
stort och konstant motstånd, under det
att den andra större delen i ljusbågen
möter ett föränderligt men svagare
motstånd. I de båda solenoidernas eller
trådrullarnes inre finnas mjuka
järn-stänger s, sf, hvilka kunna vara i ett
stycke. De äro medelst en hafstång cda
förenade med den öfre kol hållaren. Nu
attraherar hvardera trådrullen sin
järn-stäng med en kraft, som är beroende
af strömstyrkan och antalet hvarf i
rullen. Vid ett visst af ljusbågen
ut-öfvadt motstånd motväga de båda
verkningarna på s och sf hvarandra, och
haf-stången cda antager ett jämn vigtsläge.
När nu vid kolens förbränning, afståndet
mellan spetsarne och således ljusbågens
motstånd växer, blifver den genom R
gående grenen af strömmen svagare,
och den genom T gående öfvervägande,.
så att änden c af häfstången lyftes och
kolspetsarne närmas. Om återigen
motståndet i bågen förminskas, blifver
verkan af R öfvervägande, c sänkes och
kolspetsarne aflägsnas från hvarandra,
Fig. 231 visar, huru
differential-lampan i verkligheten är anordnad.
Kolstängerna äro belägna under
regulatormekanismen, så att icke någon
skugga nedåt bildas genom apparatens
fot. Den öfre kolhållaren uppbäres af
en kuggstång, och verkan af den öfre
trådrullen består däruti, att en
spärrhake frigöres, hvarigenom kuggstången
äfvensom nämnda kolhållare får
nedsjunka genom sin egen tyngd. Detta
måste dock ske mycket långsamt, och
för den skull användes en ganska
sammansatt mekanism, bestående af en
hämning, med en liten pendel, spärrhake
och tandadt hjul, alltsammans fäst vid
en med kuggståugen parallel stång,
hvilken äfven föres upp och ned vid
