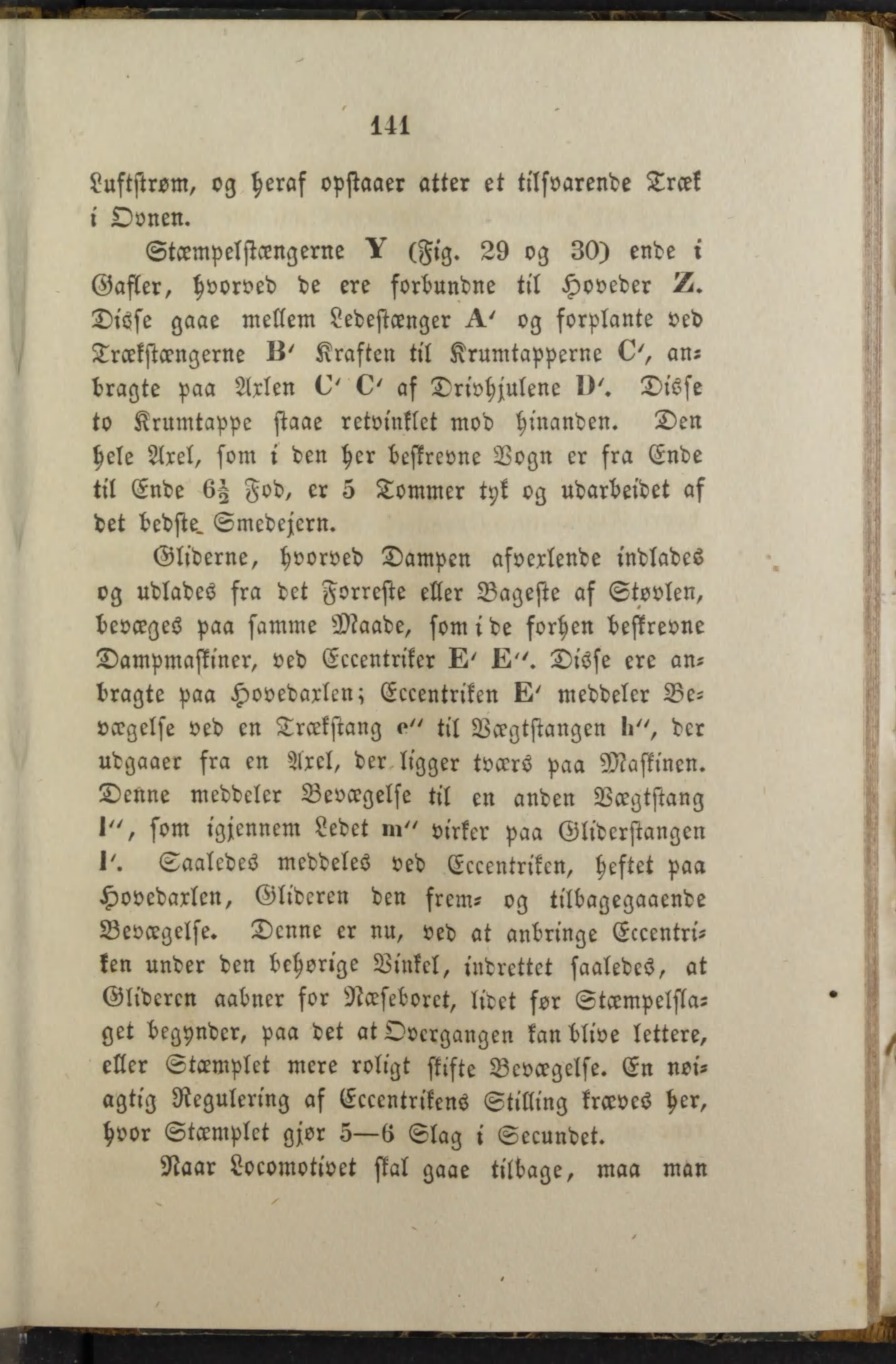

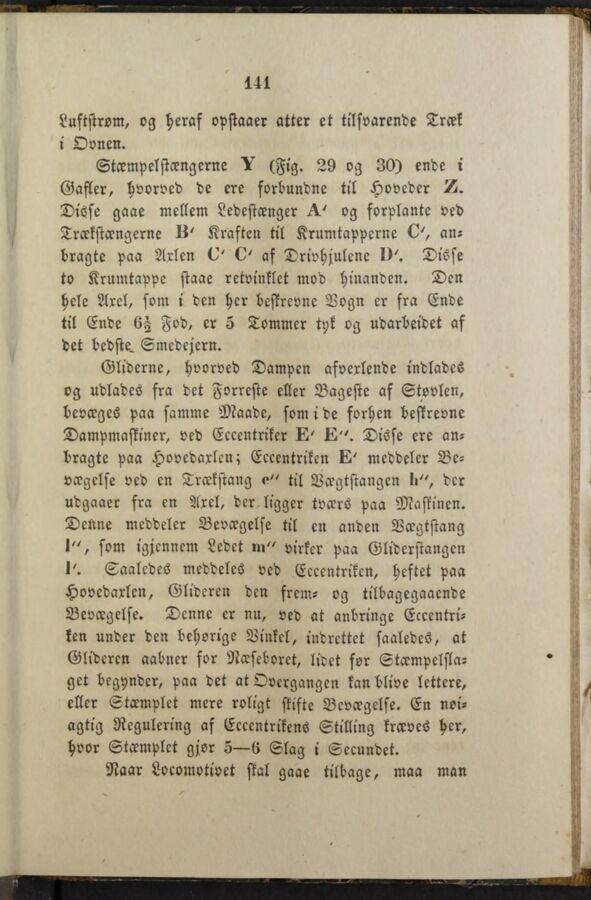

141
Luftstrsm, og heraf opstaaer atter et tilsvarende Træk
i Ovnen.
Stæmpelstængerne V (Fig. 29 og 30) ende i
Gafler, hvorved de ere forbundne til Hoveder
Disse gaae mellem Ledestænger og forplante ved
Træksta?ngerne Kraften til Krumtapperne an
bragte paa Axlen af Drivhjulene Disse
to Krumtappe staae retvinklet mod hinanden. Den
hele Arel, som i den her bestrevne Vogn er sra Ende
til Ende 6^ Fod, er 5 Tommer tyk og udarbeidet af
det bedste. Smedejern.
Gliderne, hvorved Dampen afvexlende indlades
og udlades fra det Forreste eller Bageste af Støvlen,
bevæges paa samme Maade, somide forhen bestrevne
Dampmaskiner, ved Eccentriker Disse ere an
bragte paa Hovedaxlen; Eccentriken k)" meddeler Be-
vccgelse ved en Trækstang «>" til Vægtstangen II", der
udgaaer sra en Axel, der,ligger tvcrrs paa Maskinen.
Denne meddeler Bevægelse til en anden Vægtstang
i", som igjennem Ledet m" virker paa Gliderstangen
Saaledes meddeles ved Eccentriken, hestet paa
Hovedaxlen, Glideren den frem- og tilbagegaaende
Bevægelse. Denne er nu, ved at anbringe Eccentri
ken under den behorige Vinkel, indrettet saaledes, at
Glideren aabner sor Næseboret, lidet for Stæmpelsta-
get begynder, paa det at Overgangen kan blive lettere,
eller Stæmplet mere roligt stifte Bevoegelse. En nei-
agtig Regulering af Eccentrikens Stilling kræves her,
hvor Stæmplet gjor 5—tt Slag i Secundet.
Naar Locomotivet stal gaae tilbage, maa man
