50

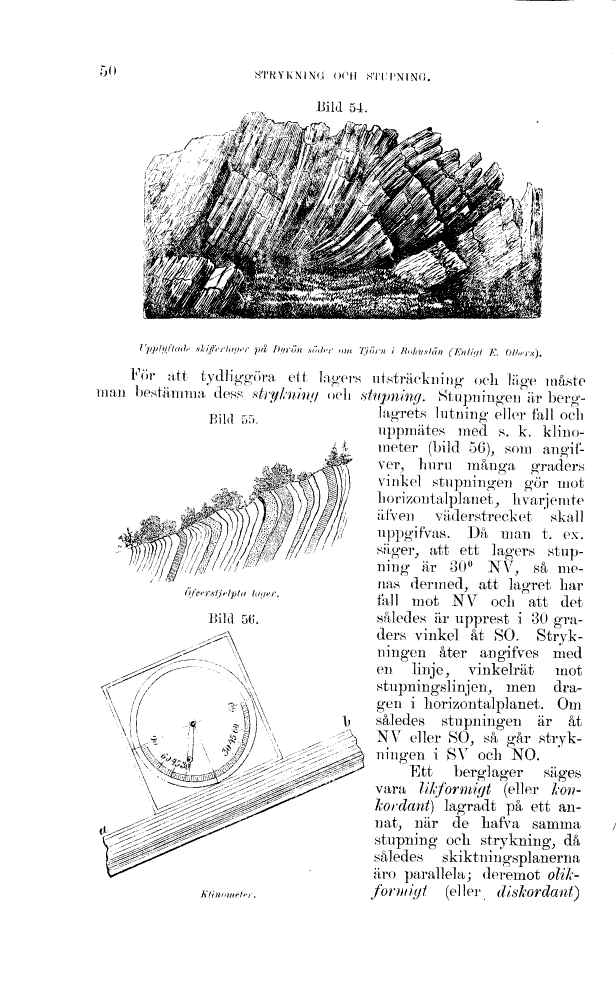

STRYKNING OCH STUPNING.
Bild 54.
Upplyftade skifferlager på Byron söder om Tjörn i Bohuslän (Enligt E. Olbers).
För att tydliggöra ett lagers utsträckning och läge måste
man bestämma dess strykning och stupning. Stupningen är berg-
Bild 55.
Öfverstjelpta lager.
Bild 56.
lagrets lutning eller fall och
uppmätes med s. k.
klinometer (bild 56), som
angifver, huru många graders
vinkel stupningen gör mot
horizontalplanet, hvarjemte
äfven väderstrecket skall
uppgifvas. Då man t. ex.
säger, att ett lagers
stupning är 30° NV, så
menas dermed, att lagret har
fall mot NV och att det
således är upprest i 30
graders vinkel åt SO.
Strykningen åter angifves med
en linje, vinkelrät mot
stupningslinjen, men
dragen i horizontalplanet. Om
således stupningen är åt
NV eller SO, så går
strykningen i SV och NO.
Ett berglager säges
vara likformigt (eller
konkordant) lagradt på ett
annat, när de hafva samma
stupning och strykning, då
således skiktningsplanerna
äro parallela; deremot
olikformigt (eller diskordant)
