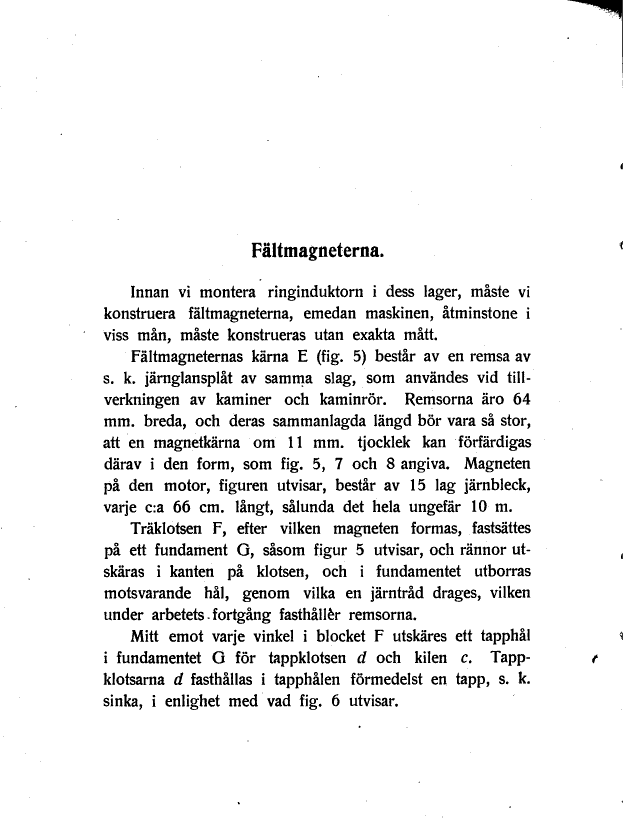

Fältmagneterna.
Innan vi montera ringinduktorn i dess lager, måste vi
konstruera fältmagneterna, emedan maskinen, åtminstone i
viss mån, måste konstrueras utan exakta mått.
Fältmagneternas kärna E (fig. 5) består av en remsa av
s. k. järnglansplåt av samma slag, som användes vid
tillverkningen av kaminer och kaminrör. Remsorna äro 64
mm. breda, och deras sammanlagda längd bör vara så stor,
att en magnetkärna om 11 mm. tjocklek kan förfärdigas
därav i den form, som fig. 5, 7 och 8 angiva. Magneten
på den motor, figuren utvisar, består av 15 lag järnbleck,
varje c:a 66 cm. långt, sålunda det hela ungefär 10 m.
Träklotsen F, efter vilken magneten formas, fastsättes
på ett fundament G, såsom figur 5 utvisar, och rännor
utskäras i kanten på klotsen, och i fundamentet utborras
motsvarande hål, genom vilka en järntråd drages, vilken
under arbetets fortgång fasthåller remsorna.
Mitt emot varje vinkel i blocket F utskäres ett tapphål
i fundamentet G för tappklotsen d och kilen c.
Tappklotsarna d fasthållas i tapphålen förmedelst en tapp, s. k.
sinka, i enlighet med vad fig. 6 utvisar.
